塑膠系列橋式TKQ

鏈節
縮短、延長

與 TKP MW 規格相比，此電纜保護鏈條噪音更小、產生的粉塵更少、振動更小，從而可以實現高速運行。
·實現了清潔度ISO等級4。(根據本公司內部試驗結果)
·實現高速、高加速使用條件下的電纜軟管保護。

特性

1.低噪音

因為是短間距，所以彎曲的聲音和與地面的碰撞聲音小，噪音低。

·音調與雜訊的關係

傳統電纜保護鏈條採用鏈節結構，導致其發生多邊形運動，從而產生彎曲噪音和與地面碰撞噪音。

TKQ型採用了比較柔軟的樹脂、椿本獨特的特殊連續結構，因此彎曲噪音小，通過接近圓弧的彎曲運動，與地面的碰撞噪音小，噪音低。

2.低塵

由於連桿的特殊連續結構，銷子和銷孔部不會產生滑動磨損，因此可抑制灰塵產生。

3.長壽命

側邊的帶子中加入了金屬絲，所以耐彎曲性極佳。

我沒有打破1200萬次行程的內部耐久性測試。

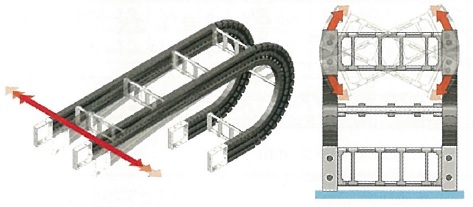

4.靈活

側帶富有柔軟性，所以多少也能承受扭曲和側彎。

5.高速、高加速

重量輕，彎曲部分通過接近圓弧的彎曲以低振動行駛。

(最大移動速度600m/min,最大加速度4G)

6.支持多層隔斷

可將收納空間分成多層，提高佈局的自由度。

特殊規格

關於特殊規格請參照這裡。

產品目錄、使用說明書

商品一覽表

※單擊以查看詳細信息。全部開啟全部關閉

纜線軟管最大外徑25mm (TKQ15H28~)

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	縱向隔板的固定方法: 滑動式
25	28	36	60	15	蓋板內週邊側開閉類型	TKQ15H28E36R60
75	TKQ15H28E36R75
90	TKQ15H28E36R90
110	TKQ15H28E36R110
150	TKQ15H28E36R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	縱向隔板的固定方法: 滑動式
25	28	44	60	15	蓋板內週邊側開閉類型	TKQ15H28E44R60
75	TKQ15H28E44R75
90	TKQ15H28E44R90
110	TKQ15H28E44R110
150	TKQ15H28E44R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	縱向隔板的固定方法: 滑動式
25	28	52	60	15	蓋板內週邊側開閉類型	TKQ15H28E52R60
75	TKQ15H28E52R75
90	TKQ15H28E52R90
110	TKQ15H28E52R110
150	TKQ15H28E52R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	縱向隔板的固定方法: 滑動式
25	28	60	60	15	蓋板內週邊側開閉類型	TKQ15H28E60R60
75	TKQ15H28E60R75
90	TKQ15H28E60R90
110	TKQ15H28E60R110
150	TKQ15H28E60R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	縱向隔板的固定方法: 滑動式
25	28	68	60	15	蓋板內週邊側開閉類型	TKQ15H28E68R60
75	TKQ15H28E68R75
90	TKQ15H28E68R90
110	TKQ15H28E68R110
150	TKQ15H28E68R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	縱向隔板的固定方法: 滑動式
25	28	76	60	15	蓋板內週邊側開閉類型	TKQ15H28E76R60
75	TKQ15H28E76R75
90	TKQ15H28E76R90
110	TKQ15H28E76R110
150	TKQ15H28E76R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	縱向隔板的固定方法: 滑動式
25	28	84	60	15	蓋板內週邊側開閉類型	TKQ15H28E84R60
75	TKQ15H28E84R75
90	TKQ15H28E84R90
110	TKQ15H28E84R110
150	TKQ15H28E84R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	縱向隔板的固定方法: 滑動式
25	28	92	60	15	蓋板內週邊側開閉類型	TKQ15H28E92R60
75	TKQ15H28E92R75
90	TKQ15H28E92R90
110	TKQ15H28E92R110
150	TKQ15H28E92R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	縱向隔板的固定方法: 滑動式
25	28	100	60	15	蓋板內週邊側開閉類型	TKQ15H28E100R60
75	TKQ15H28E100R75
90	TKQ15H28E100R90
110	TKQ15H28E100R110
150	TKQ15H28E100R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	縱向隔板的固定方法: 滑動式
25	28	108	60	15	蓋板內週邊側開閉類型	TKQ15H28E108R60
75	TKQ15H28E108R75
90	TKQ15H28E108R90
110	TKQ15H28E108R110
150	TKQ15H28E108R150

纜線軟管最大外徑38mm (TKQ20H42~)

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
38	42	84	100	20	蓋板內週邊側開閉類型	TKQ20H42E84R100C	TKQ20H42E84R100B	TKQ20H42E84R100A
150	TKQ20H42E84R150C	TKQ20H42E84R150B	TKQ20H42E84R150A
190	TKQ20H42E84R190C	TKQ20H42E84R190B	TKQ20H42E84R190A
250	TKQ20H42E84R250C	TKQ20H42E84R250B	TKQ20H42E84R250A

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
38	42	92	100	20	蓋板內週邊側開閉類型	TKQ20H42E92R100C	---	---
150	TKQ20H42E92R150C	---	---
190	TKQ20H42E92R190C	---	---
250	TKQ20H42E92R250C	---	---

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
38	42	100	100	20	蓋板內週邊側開閉類型	TKQ20H42E100R100C	---	---
150	TKQ20H42E100R150C	---	---
190	TKQ20H42E100R190C	---	---
250	TKQ20H42E100R250C	---	---

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
38	42	108	100	20	蓋板內週邊側開閉類型	TKQ20H42E108R100C	---	---
150	TKQ20H42E108R150C	---	---
190	TKQ20H42E108R190C	---	---
250	TKQ20H42E108R250C	---	---

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
38	42	116	100	20	蓋板內週邊側開閉類型	TKQ20H42E116R100C	---	---
150	TKQ20H42E116R150C	---	---
190	TKQ20H42E116R190C	---	---
250	TKQ20H42E116R250C	---	---

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
38	42	124	100	20	蓋板內週邊側開閉類型	TKQ20H42E124R100C	TKQ20H42E124R100B	TKQ20H42E124R100A
150	TKQ20H42E124R150C	TKQ20H42E124R150B	TKQ20H42E124R150A
190	TKQ20H42E124R190C	TKQ20H42E124R190B	TKQ20H42E124R190A
250	TKQ20H42E124R250C	TKQ20H42E124R250B	TKQ20H42E124R250A

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
38	42	132	100	20	蓋板內週邊側開閉類型	TKQ20H42E132R100C	---	---
150	TKQ20H42E132R150C	---	---
190	TKQ20H42E132R190C	---	---
250	TKQ20H42E132R250C	---	---

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
38	42	140	100	20	蓋板內週邊側開閉類型	TKQ20H42E140R100C	---	---
150	TKQ20H42E140R150C	---	---
190	TKQ20H42E140R190C	---	---
250	TKQ20H42E140R250C	---	---

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
38	42	148	100	20	蓋板內週邊側開閉類型	TKQ20H42E148R100C	---	---
150	TKQ20H42E148R150C	---	---
190	TKQ20H42E148R190C	---	---
250	TKQ20H42E148R250C	---	---

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
38	42	156	100	20	蓋板內週邊側開閉類型	TKQ20H42E156R100C	---	---
150	TKQ20H42E156R150C	---	---
190	TKQ20H42E156R190C	---	---
250	TKQ20H42E156R250C	---	---

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
38	42	164	100	20	蓋板內週邊側開閉類型	TKQ20H42E164R100C	---	---
150	TKQ20H42E164R150C	---	---
190	TKQ20H42E164R190C	---	---
250	TKQ20H42E164R250C	---	---

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
38	42	172	100	20	蓋板內週邊側開閉類型	TKQ20H42E172R100C	TKQ20H42E172R100B	TKQ20H42E172R100A
150	TKQ20H42E172R150C	TKQ20H42E172R150B	TKQ20H42E172R150A
190	TKQ20H42E172R190C	TKQ20H42E172R190B	TKQ20H42E172R190A
250	TKQ20H42E172R250C	TKQ20H42E172R250B	TKQ20H42E172R250A

纜線軟管最大外徑52mm (TKQ25H58~)

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
52	58	122	170	25	蓋板內週邊側開閉類型	TKQ25H58E122R170C	TKQ25H58E122R170B	TKQ25H58E122R170A
200	TKQ25H58E122R200C	TKQ25H58E122R200B	TKQ25H58E122R200A
250	TKQ25H58E122R250C	TKQ25H58E122R250B	TKQ25H58E122R250A
320	TKQ25H58E122R320C	TKQ25H58E122R320B	TKQ25H58E122R320A

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
52	58	138	170	25	蓋板內週邊側開閉類型	TKQ25H58E138R170C	---	---
200	TKQ25H58E138R200C	---	---
250	TKQ25H58E138R250C	---	---
320	TKQ25H58E138R320C	---	---

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
52	58	154	170	25	蓋板內週邊側開閉類型	TKQ25H58E154R170C	---	---
200	TKQ25H58E154R200C	---	---
250	TKQ25H58E154R250C	---	---
320	TKQ25H58E154R320C	---	---

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
52	58	170	170	25	蓋板內週邊側開閉類型	TKQ25H58E170R170C	TKQ25H58E170R170B	TKQ25H58E170R170A
200	TKQ25H58E170R200C	TKQ25H58E170R200B	TKQ25H58E170R200A
250	TKQ25H58E170R250C	TKQ25H58E170R250B	TKQ25H58E170R250A
320	TKQ25H58E170R320C	TKQ25H58E170R320B	TKQ25H58E170R320A

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
52	58	186	170	25	蓋板內週邊側開閉類型	TKQ25H58E186R170C	---	---
200	TKQ25H58E186R200C	---	---
250	TKQ25H58E186R250C	---	---
320	TKQ25H58E186R320C	---	---

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
52	58	202	170	25	蓋板內週邊側開閉類型	TKQ25H58E202R170C	---	---
200	TKQ25H58E202R200C	---	---
250	TKQ25H58E202R250C	---	---
320	TKQ25H58E202R320C	---	---

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
52	58	218	170	25	蓋板內週邊側開閉類型	TKQ25H58E218R170C	TKQ25H58E218R170B	TKQ25H58E218R170A
200	TKQ25H58E218R200C	TKQ25H58E218R200B	TKQ25H58E218R200A
250	TKQ25H58E218R250C	TKQ25H58E218R250B	TKQ25H58E218R250A
320	TKQ25H58E218R320C	TKQ25H58E218R320B	TKQ25H58E218R320A

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
52	58	234	170	25	蓋板內週邊側開閉類型	TKQ25H58E234R170C	---	---
200	TKQ25H58E234R200C	---	---
250	TKQ25H58E234R250C	---	---
320	TKQ25H58E234R320C	---	---

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
52	58	250	170	25	蓋板內週邊側開閉類型	TKQ25H58E250R170C	---	---
200	TKQ25H58E250R200C	---	---
250	TKQ25H58E250R250C	---	---
320	TKQ25H58E250R320C	---	---

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
52	58	266	170	25	蓋板內週邊側開閉類型	TKQ25H58E266R170C	TKQ25H58E266R170B	TKQ25H58E266R170A
200	TKQ25H58E266R200C	TKQ25H58E266R200B	TKQ25H58E266R200A
250	TKQ25H58E266R250C	TKQ25H58E266R250B	TKQ25H58E266R250A
320	TKQ25H58E266R320C	TKQ25H58E266R320B	TKQ25H58E266R320A

纜線軟管最大外徑65mm (TKQ30H72~)

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	標準 (版本C) 僅內周側固定	版本B 內外周側均固定	版本A 內外周側均可滑動
65	72	170	180	30	蓋板內週邊側開閉類型	TKQ30H72E170R180C	TKQ30H72E170R180B	TKQ30H72E170R180A
			250			TKQ30H72E170R250C	TKQ30H72E170R250B	TKQ30H72E170R250A
			300			TKQ30H72E170R300C	TKQ30H72E170R300B	TKQ30H72E170R300A
			370			TKQ30H72E170R370C	TKQ30H72E170R370B	TKQ30H72E170R370A

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	標準 (版本C) 僅內周側固定	版本B 內外周側均固定	版本A 內外周側均可滑動
65	72	266	180	30	蓋板內週邊側開閉類型	TKQ30H72E266R180C	TKQ30H72E266R180B	TKQ30H72E266R180A
			250			TKQ30H72E266R250C	TKQ30H72E266R250B	TKQ30H72E266R250A
			300			TKQ30H72E266R300C	TKQ30H72E266R300B	TKQ30H72E266R300A
			370			TKQ30H72E266R370C	TKQ30H72E266R370B	TKQ30H72E266R370A

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	豎隔板的固定方法
纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	標準 (版本C) 僅內周側固定	版本B 內外周側均固定	版本A 內外周側均可滑動
65	72	378	180	30	蓋板內週邊側開閉類型	TKQ30H72E378R180C	TKQ30H72E378R180B	TKQ30H72E378R180A
			250			TKQ30H72E378R250C	TKQ30H72E378R250B	TKQ30H72E378R250A
			300			TKQ30H72E378R300C	TKQ30H72E378R300B	TKQ30H72E378R300A
			370			TKQ30H72E378R370C	TKQ30H72E378R370B	TKQ30H72E378R370A
