附銷附件鏈條

製品写真
  • 這是用於銷齒輪傳動的鏈條。
  • 它沒有採用齒輪齒條，而是使用帶有附件的鏈條和特殊的鏈輪。
  • 使用鏈條附件，可以將其纏繞在滾筒的內外兩側，用螺栓固定到位，或以直線方式安裝。
  • *安裝螺栓請使用熱處理螺栓。
  • *需要專用鏈輪。

什麽是鏈銷齒輪?

  • 為了實現直線運動或大半徑旋轉運動，需要使用鏈條或齒輪等傳動裝置，透過減速機將動力從驅動源（馬達等）傳遞出去。

    鏈條需要很大的空間，齒輪需要精密加工，因此面臨成本高等問題。在這種情況下，銷齒輪是最好的。

    它沒有使用齒輪傳動輪，而是將帶有附件鏈條纏繞在滾筒的外周形成輪子，並使用經過特殊加工的鏈輪作為小齒輪。

    對於直線運動，使用帶有附件的鏈條代替齒條，並沿直線安裝。

與齒輪架係統比較

方式 佈局自由度 精度 成本 耐久性
銷齒輪 ◎ △ ○ ○
機架 × ○ △ △

銷輪驅動

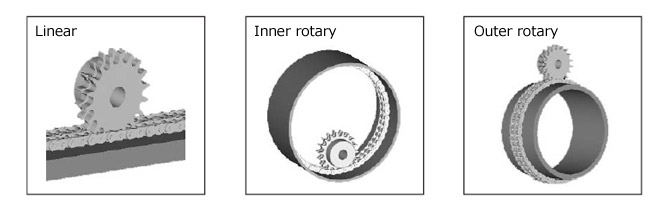

銷齒輪驅動有直線、內切、外切3種。

ピンギヤ駆動方式図解

選定鏈輪規格時

需要選擇與客戶的使用環境和使用的鏈條規格相對應的鏈輪規格。

帶有銷附件的鏈條與普通捲繞式傳動鏈條的嚙合方式不同，因此需要具有特殊齒形的特殊鏈輪。

詳情請咨詢

鏈條鏈輪適合表請看這裡。

鏈輪匹配表

產品目錄、使用說明書

商品一覽表

※單擊以查看詳細資訊。

間距
mm		 尺寸和附件格式
（尺寸、規格及附件類型）		 滾子直徑
mm		 內鏈節
內寬
mm
K1
附件		 SK1
附件		 WK2
附件
12.70 RS40-K1 RS40-SK1 RS40-WK2 7.92 7.95
15.875 RS50-K1 RS50-SK1 RS50-WK2 10.16 9.53
19.05 RS60-K1 RS60-SK1 RS60-WK2 11.91 12.70
25.40 RS80-K1 RS80-SK1 RS80-WK2 15.88 15.88
31.75 RS100-K1 RS100-SK1 RS100-WK2 19.05 19.05
38.10 RS120-K1 RS120-SK1 --- 22.23 25.40
44.45 RS140-K1 RS140-SK1 --- 25.40 25.40
50.80 RS160-K1 RS160-SK1 --- 28.58 31.75
63.50 RS200-K1 RS200-SK1 RS200-WK2 39.68 38.10
76.20 RS240-K1 RS240-SK1 RS240-WK2 47.63 47.63
101.6 RF320-T-K1 --- --- 63.5 63.65
127.0 RF400-T-K1 --- --- 79.38 79.3
