動力千斤頂JWH（高導程滾珠絲桿）
- JWH（高導程滾珠絲桿）是一種絲槓千斤頂，其輸入旋轉速度與 JWB 型相同，但速度更快（最高可達 4 倍）。
- 主要部件為高導程滾珠絲桿和高精度蝸輪蝸桿。
- 高導程滾珠絲桿用於高速應用，透過與減速裝置結合使用可實現低噪音。
特性
-
·加速
透過使用高可靠性高導程滾珠絲桿，螺桿軸轉速可提高至最高 7.5 m/min。
-
·降噪
當螺桿軸轉速與 JWB（滾珠絲桿型）相同時，可以透過在驅動源中使用減速裝置來降低輸入旋轉速度，從而降低千斤頂產生的噪音。
※因為沒有自鎖，所以需要剎車。

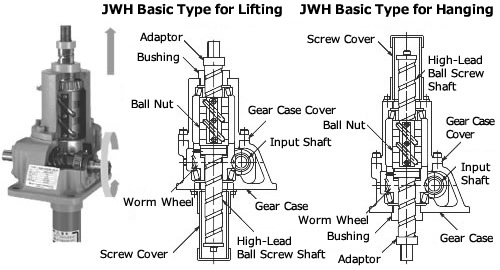

基本規範結構

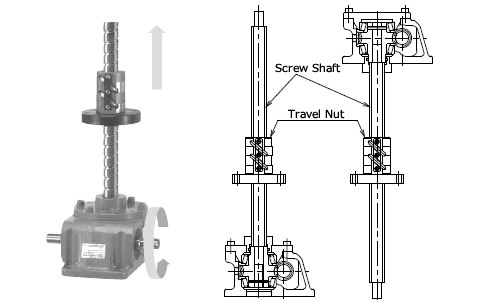

滑動螺母結構
標準型號列表
·基本容量
| 邊框編號 | 基本容量kN{tf} | 蝸輪減速比 H |
|---|---|---|
| 010 | 9.80 {1} | 5 |
| 025 | 24.5 {2.5} | 6 |
| 050 | 49.0 {5} | 6 |
| 100 | 98.0 {10} | 8 |
| 150 | 147 {15} | 8 |
| 200 | 196 {20} | 8 |
·行程
| 邊框編號 | 10 | 25 | 50 | 100 | 150 | 200 |
|---|---|---|---|---|---|---|
| 100 | ○ | ○ | ○ | ○ | ○ | ○ |
| 200 | ○ | ○ | ○ | ○ | ○ | ○ |
| 300 | ○ | ○ | ○ | ○ | ○ | ○ |
| 400 | ○ | ○ | ○ | ○ | ○ | ○ |
| 500 | ○ | ○ | ○ | ○ | ○ | ○ |
| 600 | ○ | ○ | ○ | ○ | ○ | ○ |
| 800 | ○ | ○ | ○ | ○ | ○ | ○ |
| 1000 | △ | ○ | ○ | ○ | ○ | ○ |
| 1200 | △ | ○ | ○ | ○ | ○ | ○ |
| 1500 | - | △ | ○ | ○ | ○ | ○ |
| 2000 | - | - | - | △ | △ | △ |
- ※○:標準品;△:按訂單生產品;-標記根據使用條件制作。請到本公司咨詢。
產品目錄、使用說明書
型號表示例
| JW | H | 050 | U | S | H | 10 | U |
| | 系列名 動力 千斤頂 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 基本容量 010:9.80kN{1tf} 025:24.5kN{2.5tf} 050:49.0kN{5tf} 100:98.0kN{10tf} 150:147kN{15tf} 200:196kN{20tf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 蝸輪減速比 H 實際減速比 詳細信息請參照 。 |
| 公稱行程 1:100mm 2:200mm 3:300mm 4:400mm 5:500mm 6:600mm 8:800mm 10:1000mm 12:1200mm 15:1500mm 20:2000mm |
| 法蘭安裝方向 ※滑動螺母 規格時 需要標註 |
| 螺絲規格 S:基本型 R:滑動螺母類型 |
|||||||
| 螺絲式 H：高導程 滾珠絲桿 |
安裝形狀 U:上提用 D:下吊用 |
||||||
■椿本型號導航
螺釘類型
M：梯形螺桿類型。
B：滾珠絲桿螺桿式。
H：高導程滾珠絲桿型。
基本容量
千斤頂本身可以容許的基本容量。
安裝形狀
U:螺釘軸出現在主體安裝底座的相反一側。
D:螺釘軸出現在主體安裝底座一側的類型。
螺釘規格
S:螺絲軸移動的基本形式。
M:螺絲軸可移動的基本型，
螺絲軸上附有防轉功能。
R:螺釘軸旋轉，螺母移動。
蝸桿減速比
蝸輪減速機的減速比。
各機型的減速比值請參照詳細信息。
行程
螺紋軸或滑動螺母的移動距離。
法蘭安裝方向
對於滑動螺母類型，請指定安裝法蘭應位於螺帽的哪一側。
U:頂部
D:底部
選項符號
J:帶防塵罩。
B：桿的先端金具。
I：附 I 形先端金具。
M：附有桌形先端金具。
C：配有U型夾具。
Y是帶有機械計數器的限位開關。
K2:包含兩個用於檢測行程位置的微動開關。
K4:4個內置微動開關，用於檢測行程位置。
P:內置檢測行程位置的電位器。
R:附帶輸出行程移動信號的旋轉編碼器。
E:附帶三相制動馬達。
電源對應200/200/220V 50/60/60Hz。
EV:附帶三相制動馬達。
電源對應400/400/440V 50/60/60Hz。
G1：配備帶煞車的三相齒輪減速電機，減速比為 1/5。
電源支援 200/200/220V 50/60/60Hz。
G2：配備帶煞車的三相齒輪減速電機，減速比為 1/10。
電源支援 200/200/220V 50/60/60Hz。
產品型號列表
基本容量框編號『010』9.80kN{1tf} (型號JWH010~)
基本容量框編號『025』24.5kN{2.5tf} (型號JWH025~)
基本容量框編號『050』49.0kN{5tf} (型號JWH050~)
基本容量框編號『100』98.0kN{10tf} (型號JWH100~)
基本容量框編號『150』147kN{15tf} (型號JWH150~)
基本容量框編號『200』196kN{20tf} (型號JWH200~)
