塑膠頂板鏈條TPUMF-T/TPUMF-TB型
- チェーンピッチ
19.05mm - 曲線輸送用
- 採用 19.05 mm的鏈節距，是傳統 TPU 型（鏈節距38.1 mm）的一半，可有效節省輸送機轉運點的空間。
- 帶有防上浮附件(阻力板)的鏈條。
- 可防止拐角部、上升、下降傳送帶的上浮及返回側的板上表面的劃傷。
特性
-
·可根據交貨條件選擇鏈

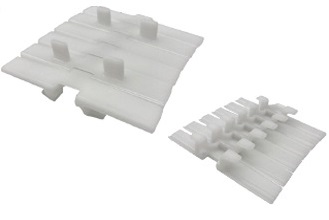

特性 平整輸送平面的曲線輸送鏈 輸送面的三凸形狀可防止搬運物滑落。 通過附帶翼板的鏈節與TPUMF-T型和TPUMF-TB型組合，可實現傾斜搬運 形式 TPUMF1200-T

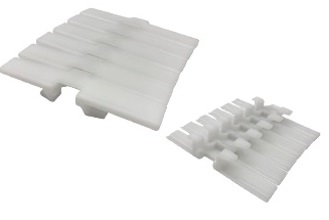

TPUMF1200-TB

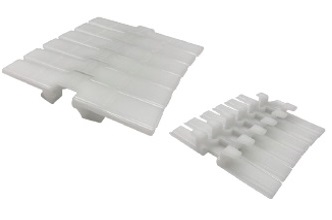

TPUMF1200F-T

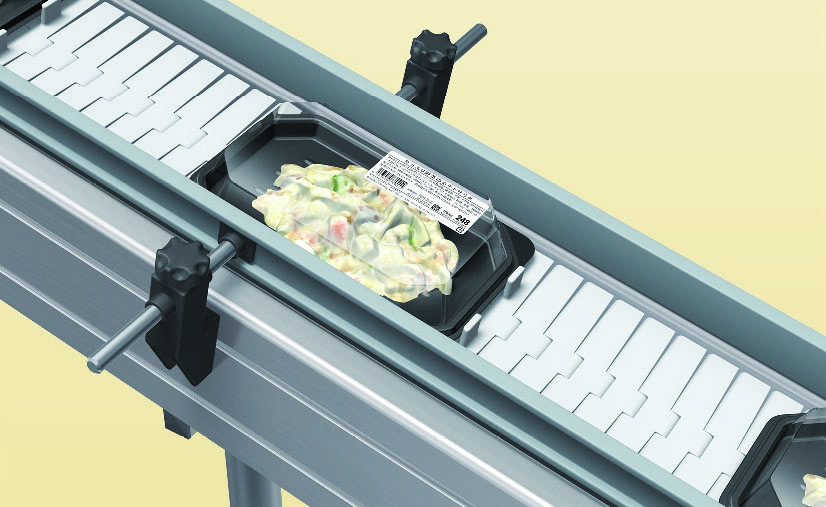

應用實例
- 註)1、TPUMF1200 TB板的頂面為無皺光面。
- 2.TPUMF1200F-T板的頂面和翼板是無褶皺的光澤面。
-

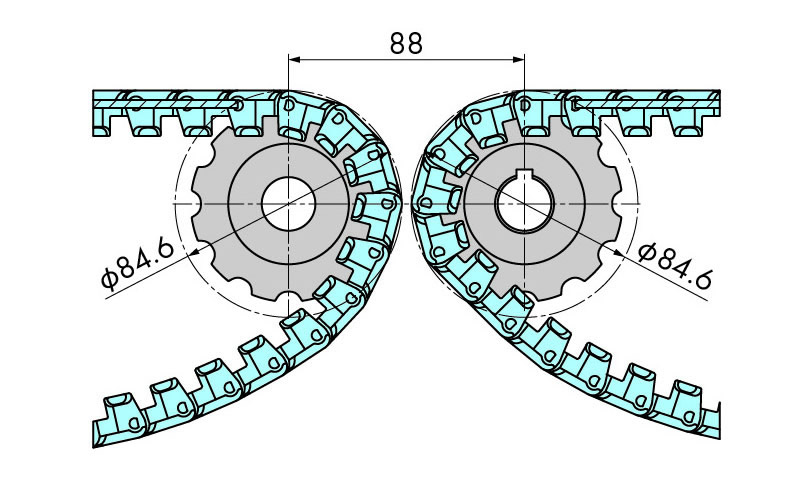

·短間距減少中轉空間
鏈節距為 19.05 mm，是傳統 TPU 型鏈節距的一半。
對接佈局可縮小死角，實現順暢換乘。
-

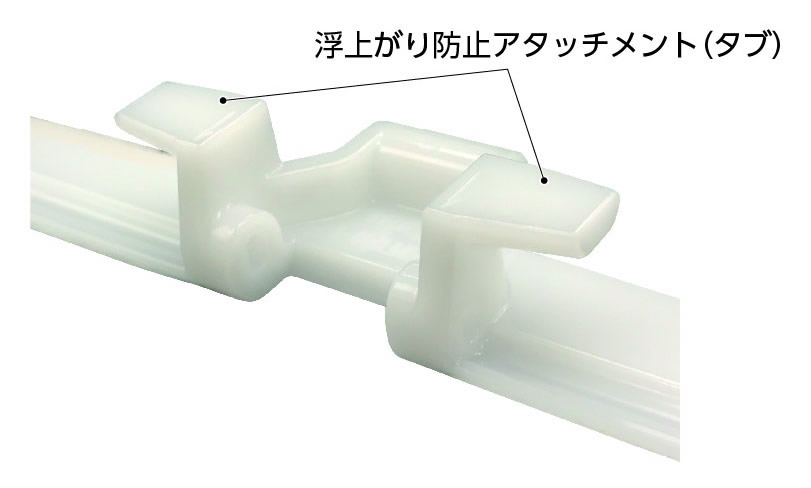

-防上浮附件(阻力板)可防止漂浮和刮傷輸送表面
防上浮附件(阻力板)可防止鏈條在轉角處或在上升或下降的輸送機上抬高。
此外，返回側由防上浮附件(阻力板)支撐，以防止輸送表面刮傷，使其成為輸送食品的理想選擇。
-

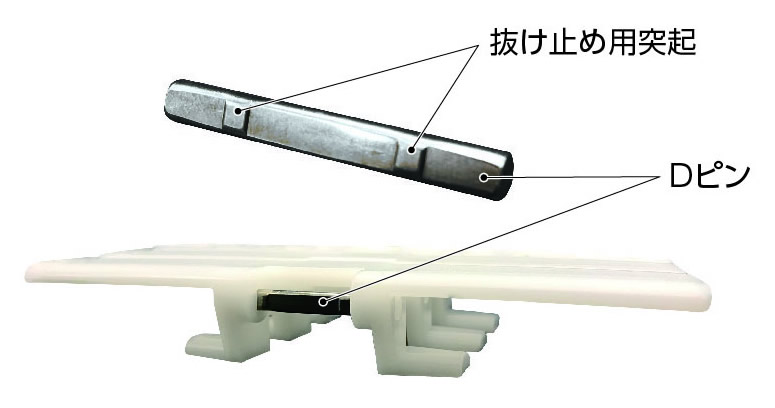

・連接銷採用D插銷，以防止插銷孔裂痕。
連接銷的截面形狀為D型狀，有2處防脫用突起。
此突起部會卡在本體鏈節的銷孔内側，防止銷軸脫落。
D插銷和鏈條的插銷孔是鬆配合，這樣本體鏈節插銷孔中就不太可能出現配合應力，從而防止裂紋的產生。
-
·符合食品衞生法 (厚生省告示370號)
標準型 (W) 和低摩擦・耐磨損(LFG) 規格符合食品衛生法（衛生福利部第 370 號通知）。
普通 (W) 規格使用FDA (美國食品藥品管理局) 認定材質。
■用途
以下是本公司推薦的行業。
依據輸送能力（輸送速度）、搬運物（重量、形狀）、環境、應用等因素，可能無法使用本產品。
請將其用作選擇時的參考。
如有未記載的用途、條件，請咨詢本公司。
建議的行業/搬運物尺寸 (●:建議○:可用△:取決於搬運物條件)
| 搬運尺寸 (重量) |
行業 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 制罐 | 飲料 | 輪胎 | 機械零件關聯 | 物流 | 藥品 | 面包、食品 | 二次電池 | 半導體・ 太陽能電池板相關 |
|
| 大 | △ | ||||||||
| 中 | △ | △ | △ | △ | ○ | ||||
| 小 | ○ | ○ | ○ | ○ | ● | ||||
用途

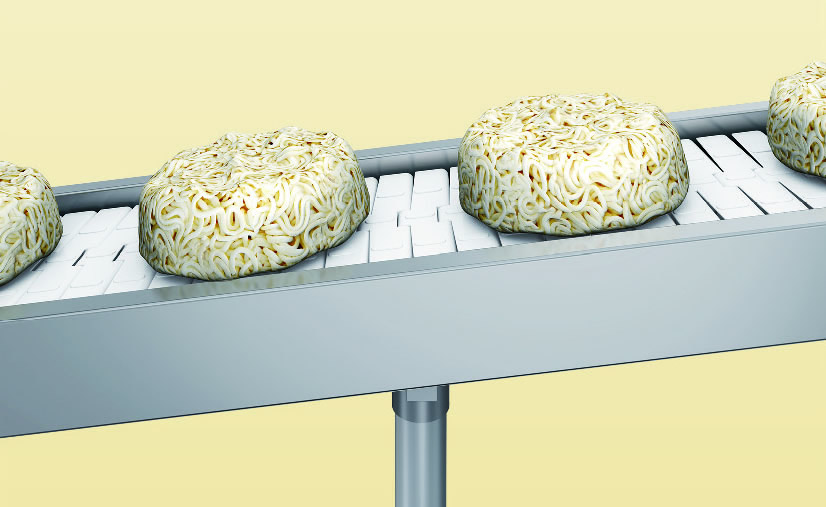

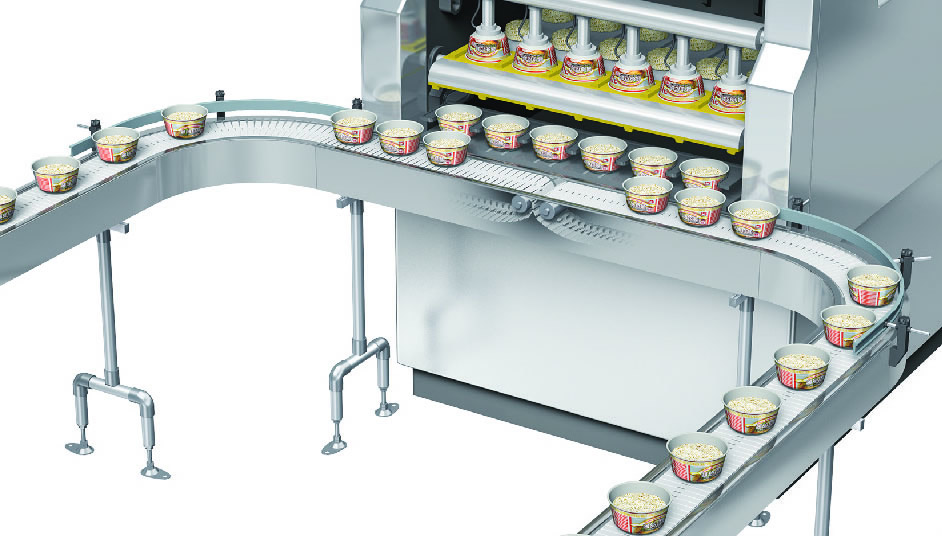

- ■制面生產線
註)1.在食品直接運送中使用鏈條時，必須依據PL法獲取鏈條使用的詳細信息或交換安全確認書。
2.使用示例是圖像。
商品一覽表
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 19.05 | ||
|---|---|---|---|
| 用途 | 曲線輸送用 | ||
| 鏈型 | - | ||
| - | |||
| 本體鏈條規格 | - | ||
| 銷類型 | 不鏽鋼銷型 | ||
| 銷軸材質 | SUS304 | ||
| 銷軸形狀 | D插銷 | ||
| 頂板厚度mm | 3.5 | ||
| 推桿材質 | - | ||
| 其他功能 | 帶防上浮附件(阻力板) | 帶防上浮附件(阻力板) 與翼板連結 |
|
| 形式 | TPUMF1200-T | TPUMF1200-TB | TPUMF1200F-T |
 |
 |
 |
|
| 頂板寬度mm | 120 | ||
