椿本產品選擇

塑膠系列橋式TKR 型

鏈節
縮短、延長

電纜保護鏈條。
·實現了清潔度ISO等級3。(根據本公司內部試驗結果)
·通過低噪音、低發塵為降低環境負荷做贡獻。
·可對應幹燥環境規格 (對應低濕度環境) 等特殊規格。
・另有長行程可選，型號為TKR28H52-EX，最大行程為5.94m。

特性

椿本獨有的彎曲機構，實現了低塵、低噪音、低振動

1.低髮塵

通過採用無銷軸和銷孔部滑動磨損、耐磨損性優異的高滑動材料，實現低發塵。

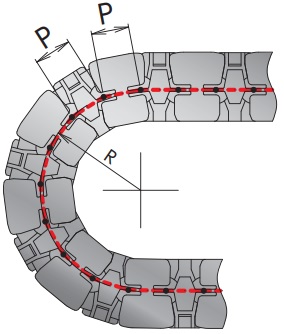

TKR20H28

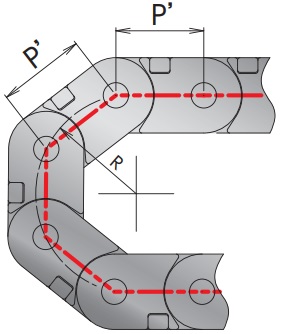

TKP35H32

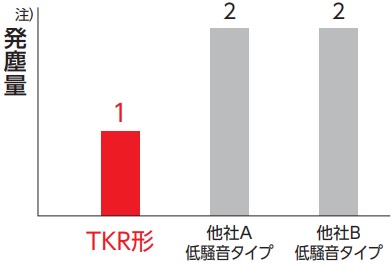

■發塵特性比較

我們的測試條件

·安裝條件:標準安裝 (帶地面)

·移動速度:120m/min※支撐物:無

註)發塵量表示1立方英尺內存在的0.1μm以上的粒子個數

2.低噪音

利用短間距和樹脂彎曲的彎曲結構，實現低噪音。

■彎曲狀態

TKR型

TKP型

3.低振動

通過接近圓弧的平滑彎曲，以低振動行駛。

■雜訊比較

我們的測試條件

·安裝條件:標準安裝 (帶地面)

·噪音測量距離:500mm

·移動速度:100m/min

4.支持多層隔斷

可將收納空間分成多層，提高佈局的自由度。

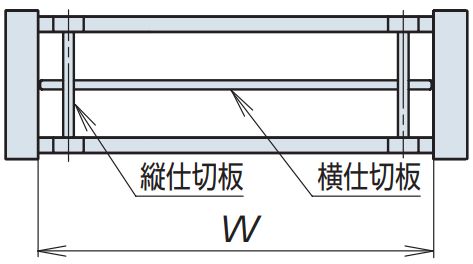

DSA類型

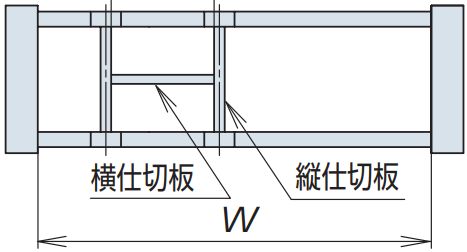

DSB類型

※縱向隔板需要2個以上。

介紹

關於支撐滾輪的安裝

TKR 型配備支撐滾輪，使其能夠適應長行程。

請按照以下連結中的資訊安裝支撐滾輪，並在安裝支撐滾輪後按照能力曲線圖使用它們。

關於支撐滾輪的安裝

特殊規格

可對應幹燥環境規格 (對應低濕度環境) 等特殊規格。

產品目錄、使用說明書

商品一覽表

※單擊以查看詳細信息。全部開啟全部關閉

纜線軟管最大外徑18mm、20mm (TKR15H22~)

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
18	22	20	40	15	手臂外周側開閉款式	TKR15H22-30W20R40
50	TKR15H22-30W20R50
75	TKR15H22-30W20R75

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
20	22	40	40	15	手臂外周側開閉款式	TKR15H22-30W40R40
50	TKR15H22-30W40R50
75	TKR15H22-30W40R75

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
20	22	60	40	15	手臂外周側開閉款式	TKR15H22-30W60R40
50	TKR15H22-30W60R50
75	TKR15H22-30W60R75

纜線軟管最大外徑25mm (TKR20H28~)

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
25	28	30	55	20	蓋板內週邊側開閉類型	TKR20H28W30R55
75	TKR20H28W30R75
95	TKR20H28W30R95
150	TKR20H28W30R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
25	28	40	55	20	蓋板內週邊側開閉類型	TKR20H28W40R55
75	TKR20H28W40R75
95	TKR20H28W40R95
150	TKR20H28W40R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
25	28	50	55	20	蓋板內週邊側開閉類型	TKR20H28W50R55
75	TKR20H28W50R75
95	TKR20H28W50R95
150	TKR20H28W50R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
25	28	60	55	20	蓋板內週邊側開閉類型	TKR20H28W60R55
75	TKR20H28W60R75
95	TKR20H28W60R95
150	TKR20H28W60R150

纜線軟管最大外徑25mm (TKR37H28~)

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
25	28	40	55	37	蓋板內週邊側開閉類型	TKR37H28W40R55
75	TKR37H28W40R75
100	TKR37H28W40R100

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
25	28	50	55	37	蓋板內週邊側開閉類型	TKR37H28W50R55
75	TKR37H28W50R75
100	TKR37H28W50R100

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
25	28	60	55	37	蓋板內週邊側開閉類型	TKR37H28W60R55
75	TKR37H28W60R75
100	TKR37H28W60R100

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
25	28	70	55	37	蓋板內週邊側開閉類型	TKR37H28W70R55
75	TKR37H28W70R75
100	TKR37H28W70R100

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
25	28	80	55	37	蓋板內週邊側開閉類型	TKR37H28W80R55
75	TKR37H28W80R75
100	TKR37H28W80R100

纜線軟管最大外徑36mm (TKR26H40~)

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
36	40	50	75	26	蓋板內週邊側開閉類型	TKR26H40W50R75
100	TKR26H40W50R100
125	TKR26H40W50R125
150	TKR26H40W50R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
36	40	62	75	26	蓋板內週邊側開閉類型	TKR26H40W62R75
100	TKR26H40W62R100
125	TKR26H40W62R125
150	TKR26H40W62R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
36	40	75	75	26	蓋板內週邊側開閉類型	TKR26H40W75R75
100	TKR26H40W75R100
125	TKR26H40W75R125
150	TKR26H40W75R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
36	40	87	75	26	蓋板內週邊側開閉類型	TKR26H40W87R75
100	TKR26H40W87R100
125	TKR26H40W87R125
150	TKR26H40W87R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
36	40	100	75	26	蓋板內週邊側開閉類型	TKR26H40W100R75
100	TKR26H40W100R100
125	TKR26H40W100R125
150	TKR26H40W100R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
36	40	125	75	26	蓋板內週邊側開閉類型	TKR26H40W125R75
100	TKR26H40W125R100
125	TKR26H40W125R125
150	TKR26H40W125R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
36	40	150	75	26	蓋板內週邊側開閉類型	TKR26H40W150R75
100	TKR26H40W150R100
125	TKR26H40W150R125
150	TKR26H40W150R150

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
36	40	200	75	26	蓋板內週邊側開閉類型	TKR26H40W200R75
100	TKR26H40W200R100
125	TKR26H40W200R125
150	TKR26H40W200R150

纜線軟管最大外徑45mm、47mm (TKR28H52~)

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
45	52	50	75	28	蓋板內週邊側開閉類型	TKR28H52W50R75
100	TKR28H52W50R100
150	TKR28H52W50R150
200	TKR28H52W50R200

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
47	52	62	75	28	蓋板內週邊側開閉類型	TKR28H52W62R75
100	TKR28H52W62R100
150	TKR28H52W62R150
200	TKR28H52W62R200

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
47	52	75	75	28	蓋板內週邊側開閉類型	TKR28H52W75R75
100	TKR28H52W75R100
150	TKR28H52W75R150
200	TKR28H52W75R200

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
47	52	87	75	28	蓋板內週邊側開閉類型	TKR28H52W87R75
100	TKR28H52W87R100
150	TKR28H52W87R150
200	TKR28H52W87R200

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
47	52	100	75	28	蓋板內週邊側開閉類型	TKR28H52W100R75
100	TKR28H52W100R100
150	TKR28H52W100R150
200	TKR28H52W100R200

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
47	52	125	75	28	蓋板內週邊側開閉類型	TKR28H52W125R75
100	TKR28H52W125R100
150	TKR28H52W125R150
200	TKR28H52W125R200

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
47	52	150	75	28	蓋板內週邊側開閉類型	TKR28H52W150R75
100	TKR28H52W150R100
150	TKR28H52W150R150
200	TKR28H52W150R200

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
47	52	200	75	28	蓋板內週邊側開閉類型	TKR28H52W200R75
100	TKR28H52W200R100
150	TKR28H52W200R150
200	TKR28H52W200R200

纜線軟管最大外徑45mm, 47mm (TKR28H52-EX)

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
45	52	50	75	28	蓋板內週邊側開閉類型	TKR28H52W50R75EX
			100			TKR28H52W50R100EX
			150			TKR28H52W50R150EX
			200			TKR28H52W50R200EX

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
47	52	62	75	28	蓋板內週邊側開閉類型	TKR28H52W62R75EX
			100			TKR28H52W62R100EX
			150			TKR28H52W62R150EX
			200			TKR28H52W62R200EX

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
47	52	75	75	28	蓋板內週邊側開閉類型	TKR28H52W75R75EX
			100			TKR28H52W75R100EX
			150			TKR28H52W75R150EX
			200			TKR28H52W75R200EX

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
47	52	87	75	28	蓋板內週邊側開閉類型	TKR28H52W87R75EX
			100			TKR28H52W87R100EX
			150			TKR28H52W87R150EX
			200			TKR28H52W87R200EX

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
47	52	100	75	28	蓋板內週邊側開閉類型	TKR28H52W100R75EX
			100			TKR28H52W100R100EX
			150			TKR28H52W100R150EX
			200			TKR28H52W100R200EX

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
47	52	125	75	28	蓋板內週邊側開閉類型	TKR28H52W125R75EX
			100			TKR28H52W125R100EX
			150			TKR28H52W125R150EX
			200			TKR28H52W125R200EX

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
47	52	150	75	28	蓋板內週邊側開閉類型	TKR28H52W150R75EX
			100			TKR28H52W150R100EX
			150			TKR28H52W150R150EX
			200			TKR28H52W150R200EX

纜線・軟管最大外徑 mm	內高 mm	內寬 mm	彎曲半徑 mm	間距 mm	臂開合結構	品名
47	52	200	75	28	蓋板內週邊側開閉類型	TKR28H52W200R75EX
			100			TKR28H52W200R100EX
			150			TKR28H52W200R150EX
			200			TKR28H52W200R200EX
