動力鎖TF系列
標準規格
- ·由內圈、外圈、墊片、緊固螺栓4個部件構成。
- ·不管是國內還是國外，很多廠家都有產品，是互換性很高的系列。
- 適用軸徑:Φ6~Φ90
- トルク範囲：11～8820N・m
- 適用公差：軸 h8，輪轂孔 H8
- 應用曲面粗糙度:Ra1.6
無電解鍍鎳規格
- ·主體採用了無剝離的無電解鍍鎳。
- ·緊固螺栓經過具有潤滑效果的特殊表面處理，組裝時無需塗油。
- ·尺寸、傳遞扭矩與TF標準系列相同。沒有減扭矩。
- · 內外徑比小，產品系列從 Φ10 開始，與標準系列一樣，非常適合小径輪毂。
- 適用軸徑:Φ10~Φ90
- トルク範囲：44～8820N・m
- 適用公差：軸 h8，輪轂孔 H8
- 應用曲面粗糙度:Ra1.6

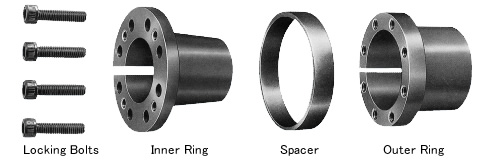

結構
單錐度
動力鎖TF 系列由四個部分組成：內環、外環、墊片和緊固螺栓。
只需擰緊緊固螺栓即可牢固固定。
操作方法
產品目錄、使用說明書
型號表示例
| PL | 010 | X | 018 | TF | - | KP |
| | 軸徑 |
| 外徑 |
| 系列名 |
| 規格 |
|||
| 無:標準規格 KP:無電解鍍鎳規格 |
商品一覽表
※單擊以查看詳細資訊。
