選型指南 動力鎖

·單擊每個系列的圖標可查看其功能。

·選擇條件時，將屏蔽不符合條件的系列圖標。

請求功能

周圍環境

×
(可以通過拖動來移動)

什麽是居中功能?

什麽是居中功能?

定心功能是指連接軸和輪轂時抑制輪轂擺動的功能。

換句話說，它是一個可以將軸帶到輪轂中心的功能。

動力鎖分為具備定心功能與不具備定心功能的系列。
若使用不具備定心功能的系列，則需要在輪轂上設置導向部分（軸與輪轂直接接觸的部分）。

×
(可以通過拖動來移動)

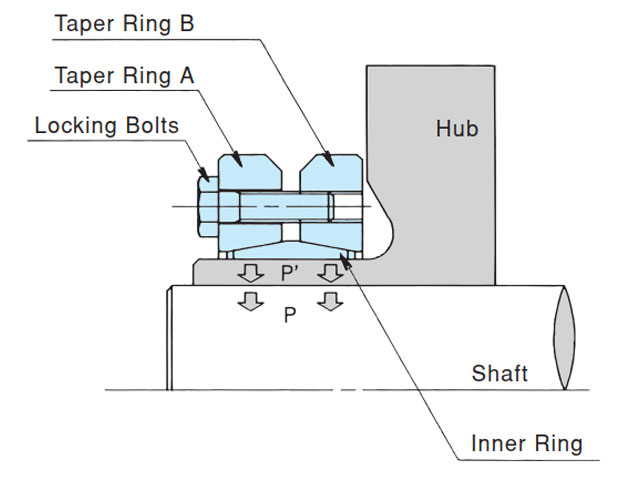

什麽是輪轂外緊?

什麽是輪轂外緊?

設計上無法取下輪轂的厚度時，或連接中空軸時，從輪轂外側連接的外緊型。

KE

KE

產品資訊

×
(可以通過拖動來移動)
適用軸徑 Φ5～Φ100
適用軸公差 h8
適用輪毂孔徑公差 H8
應用表面粗糙度 Ra1.6
  1. 可用於寬範圍的公差軸。
    (m6, k6, js6, h6到h10)
    ※無電解鍍鎳款式僅h8
  2. 內外徑小、緊湊。
  3. 有定心功能。
  4. 最適合小徑軸。
  5. 備有不鏽鋼規格、無電解鍍鎳規格
    。

產品資訊

TF

TF

產品資訊

×
(可以通過拖動來移動)
適用軸徑 Φ6～Φ90
適用軸公差 h8
適用輪毂孔徑公差 H8
應用表面粗糙度 Ra1.6
  1. 適用於小径輪毂。
  2. 螺栓數量是系列中最少的。
  3. 有定心功能。
  4. 最適合小徑軸。
  5. 也備齊了無電解鍍鎳規格。

產品資訊

AE

AE

產品資訊

×
(可以通過拖動來移動)
適用軸徑 Φ19～Φ150
適用軸公差 h8
適用輪毂孔徑公差 H8
應用表面粗糙度 Ra1.6
  1. 有定心功能。
  2. 內外徑與AS系列相同。

產品資訊

AD-N

AD-N

產品資訊

×
(可以通過拖動來移動)
適用軸徑 Φ19～Φ300
適用軸公差 h8
適用輪毂孔徑公差 H8
應用表面粗糙度 Ra1.6
  1. ​
    擁有AS系列1.5倍~3倍的傳遞扭矩容量。
  2. 有定心功能。
  3. 內外徑與AS系列相同。
  4. 新推出了無電解鍍鎳規格。

產品資訊

EL

EL

產品資訊

×
(可以通過拖動來移動)
適用軸徑 Φ10～Φ150
適用軸公差 (Φ10～Φ38)h6
(Φ40～Φ150)h8
適用輪毂孔徑公差 (Φ10～Φ38)H7
(Φ40～Φ150)H8
應用表面粗糙度 Ra0.8
  1. 體積小，不占安裝空間。
  2. 可根據緊固力進行最佳設計。
  3. 性價比很高。

產品資訊

EF

EF

產品資訊

×
(可以通過拖動來移動)
適用軸徑 Φ10～Φ120
適用軸公差 h8
適用輪毂孔徑公差 H8
應用表面粗糙度 Ra1.6
  1. EL系列和加壓法蘭的一體式。
  2. ​
    擁有EL系列2~3倍的傳遞扭矩容量。
  3. 有定心功能。
  4. 消除了加壓法蘭制作的麻煩。

產品資訊

SL

SL

產品資訊

×
(可以通過拖動來移動)
適用軸徑 Φ24～Φ300
適用輪毂外徑公差 h7
適用輪毂孔徑公差 H7
應用表面粗糙度 Ra1.6
(適用軸公差) (h6)
  1. 這種類型連接到輪毂外徑。
  2. 最適合空心軸的連接。
  3. 因設計關係，輪轂的厚度無法去除時也可使用
    。

產品資訊

ML

ML

產品資訊

×
(可以通過拖動來移動)
適用軸徑 Φ5～Φ75
適用軸公差 h8
適用輪毂孔徑公差 H8
應用表面粗糙度 Ra1.6
  1. 只需擰緊螺母即可簡單係緊。
  2. 組裝時無需塗油、潤滑脂。
  3. 有定心功能。
  4. 也可安裝在短幅輪轂上。

產品資訊

AS

AS

產品資訊

×
(可以通過拖動來移動)
適用軸徑 Φ19～Φ300
適用軸公差 h8
適用輪毂孔徑公差 H8
應用表面粗糙度 Ra1.6
  1. 使用方便的通用型款式。
  2. 最適合大徑軸。
  3. 也備齊了英寸尺寸。
  4. 不鏽鋼規格，無電解鍍鎳規格也
    標準化。

產品資訊

AS-SS

AS-SS

產品資訊

×
(可以通過拖動來移動)
適用軸徑 Φ19～Φ150
適用軸公差 h8
適用輪毂孔徑公差 H8
應用表面粗糙度 Ra1.6
  1. AS系列的不鏽鋼規格。
  2. 採用塗有特殊潤滑材料的不鏽鋼螺栓，組裝時無需塗油。
  3. 最適合室外使用或直接接觸水的用途
    。

產品資訊

KE-SS

KE-SS

產品資訊

×
(可以通過拖動來移動)
適用軸徑 Φ5～Φ50
適用軸公差 h8
適用輪毂孔徑公差 H8
應用表面粗糙度 Ra1.6
  1. KE系列的不鏽鋼規格。
  2. 可用於寬範圍的公差軸。
  3. 螺栓數量少，
    可減少組裝工時。
  4. 採用特殊潤滑塗層螺栓，
    組裝時無需塗油。

產品資訊

RE-SS

RE-SS

產品資訊

×
(可以通過拖動來移動)
適用軸徑 Φ5～Φ50
適用軸公差 h8
適用輪毂孔徑公差 H8
應用表面粗糙度 Ra1.6
  1. 通過安裝和拆卸卡環，兩種安裝方法
    可選。
  2. 本體材質
    使用奧氏體不鏽鋼材質，具有高耐腐蝕性。
  3. 最適合小徑軸。

產品資訊

AS-KP

AS-KP

產品資訊

×
(可以通過拖動來移動)
適用軸徑 Φ19～Φ300
適用軸公差 h8
適用輪毂孔徑公差 H8
應用表面粗糙度 Ra1.6
  1. AS系列的無電解鍍鎳規格。
  2. 傳遞扭矩與AS系列標準規格相同。
  3. 緊固螺栓已潤滑塗層，
    組裝時無需塗油。
  4. 無鉻，也考慮到了環境方面。

產品資訊

TF-KP

TF-KP

產品資訊

×
(可以通過拖動來移動)
適用軸徑 Φ10～Φ90
適用軸公差 h8
適用輪毂孔徑公差 H8
應用表面粗糙度 Ra1.6
  1. TF系列的無電解鍍鎳規格。
  2. 傳輸扭矩與TF系列標準規格相同。
  3. 較小的內徑和外徑比使其成為小径輪毂的理想選擇。
  4. 緊固螺栓已潤滑塗層，
    組裝時無需塗油。
  5. 無鉻，也考慮到了環境方面。

產品資訊

KE-KP

KE-KP

產品資訊

×
(可以通過拖動來移動)
適用軸徑 Φ5～Φ100
適用軸公差 h8
適用輪毂孔徑公差 H8
應用表面粗糙度 Ra1.6
  1. KE系列的無電解鍍鎳規格。
  2. 傳遞扭矩與KE系列標準規格相同。
  3. 緊固螺栓已潤滑塗層，
    組裝時無需塗油。
  4. 無鉻，也考慮到了環境方面。

產品資訊

AD-N-KP

AD-N-KP

產品資訊

×
(可以通過拖動來移動)
適用軸徑 Φ50～Φ100
適用軸公差 h8
適用輪毂孔徑公差 H8
應用表面粗糙度 Ra1.6
  1. AD-N系列的無電解鍍鎳規格
    。
  2. 與AD-N系列標準規格相同的大容量扭矩
    。
  3. 緊固螺栓已潤滑塗層，
    組裝時無需塗油。

產品資訊

KE-LP

KE-LP

產品資訊

×
(可以通過拖動來移動)
適用軸徑 Φ5～Φ100
適用軸公差 h8
適用輪毂孔徑公差 H8
應用表面粗糙度 Ra1.6
  1. 這是KE系列的低面壓規格。
  2. 可用於小径輪毂。
  3. 可用於寬範圍的公差軸。
    (m6, k6, js6, h6到h10)
  4. 內外徑小、緊湊。

產品資訊
