RS型帶側邊滾子鏈條
- 這是一種自由流動鏈，其中 RS 鏈的銷軸被延長，並在其上安裝了自由旋轉的側邊滾子。
- 由於可以安裝多個側邊滾子，因此適用於直接輸送小型搬運物的輸送機。
- 我們有標準規格、lambda（免加油）規格、SS（不鏽鋼）規格和塑鋼鏈條組合規格。
- * 我們也提供NP規格（鍍鎳），詳情請與我們聯絡。
特性

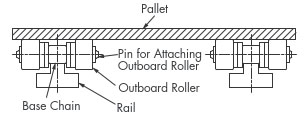

- - 配備側邊滾子，適合讓輸送機更緊湊。
- ·可進行後屈，返回側的配置更容易。
- -由於可以安裝多個側邊滾子，因此也適用於將小型搬運物直接放置在側邊滾子上的輸送機。
- 側邊滾子規格
產品目錄、使用說明書
關於每個規格
標準規格
- ·鏈子本身是鋼制的。主體滾子也標準是鋼制的。
- ·鏈條主體是所有部件都是鋼制的熱處理硬化品。
- 側邊滾子有工程塑膠輥（塑膠滾子、塑膠煞車輥、導電輥）和鋼輥兩種材質。
- ・使用温度範囲：-10℃～150℃
- ·需要加油。
Lambda（免加油）規格
- - 透過使用特殊含油套筒，可以長時間使用免加油。
*鋼製側邊滾子需要上油。 - -容許張力與標準規格相同,但為了便於識別,內外鏈片均塗黑色氧化處理。
- ・使用温度範囲：-10℃～150℃
- ·請避免在藥品、水中或清洗、脫脂的環境中使用。
- 側邊滾子有工程塑膠輥（塑膠滾子、塑膠煞車輥、導電輥）和鋼輥兩種材質。
SS (不鏽鋼) 規格
- ·除銷 (沉澱硬化不鏽鋼) 以外的部件為18-8不鏽鋼，具有耐腐蝕性。
- ·鏈條本體及本體滾子為不鏽鋼制，具有耐腐蝕性。
- ・使用温度範囲：-20℃～400℃
- ·需要加油。
塑鋼鏈條規格
- - 它由工程塑膠製成的內鏈節和 18-8 不鏽鋼製成外鏈節組成（銷軸為沉澱硬化不鏽鋼）。
- -免加油，且耐腐蝕。
- ·重量輕:鋼比降低50%;噪音低:鋼比降低5db。
- ・使用温度範囲：-20℃～80℃
- ・沒有過渡鏈節。工程塑膠顏色為白色。

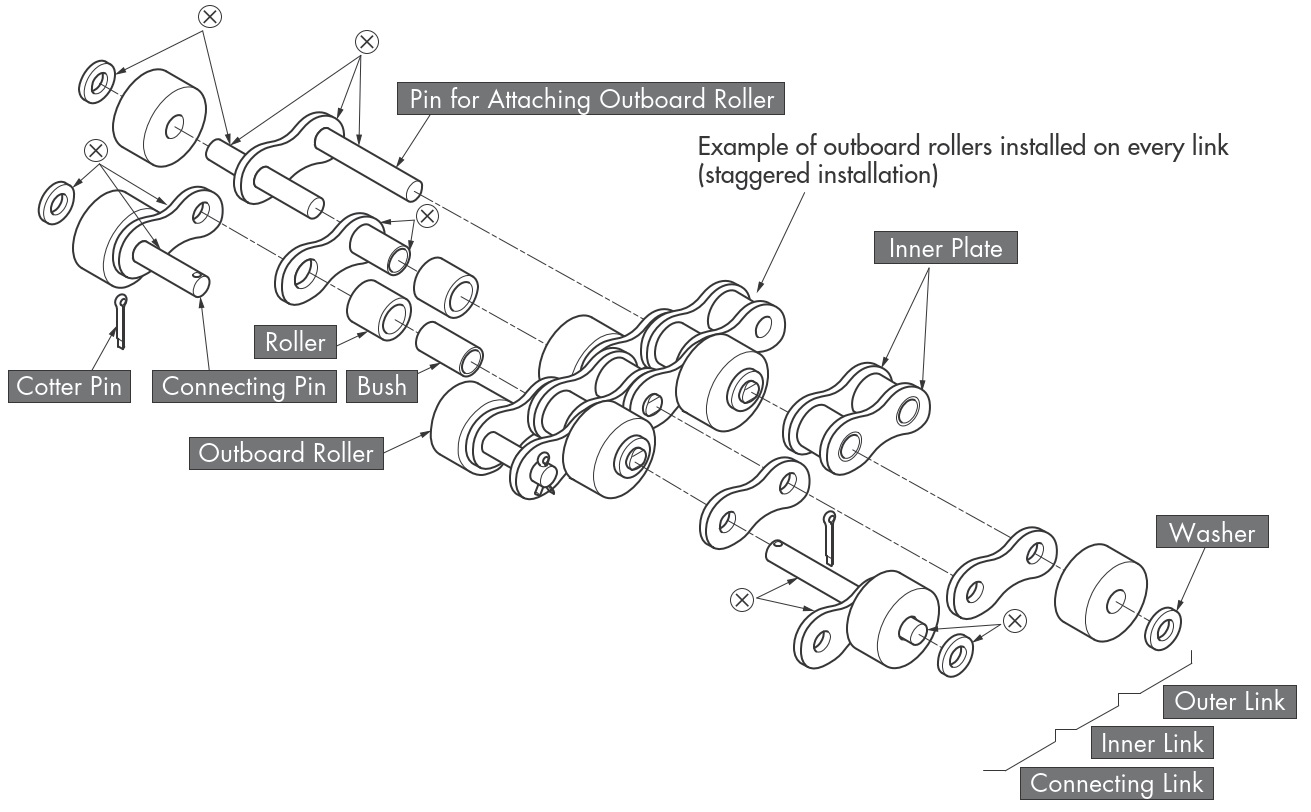

結構
單擊放大
- ・x 標記表示過壓入配合。
側邊滾子安裝位置

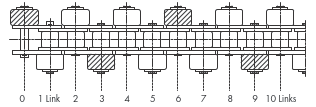

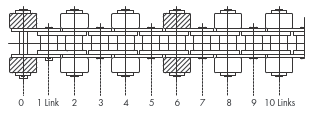

| 以千鳥型安裝時 | 平行形安裝時 |
|---|---|
 |
 |
|
|
商品一覽表
※單擊以查看詳細資訊。
註
1. 為方便起見，「鏈體」一詞是指除側邊滾子以外的整個鏈條。
2. *1 即使鏈條本身是Lambda規格鏈條，鋼製側邊滾子也必須上油。
3. *2 只有側邊滾子安裝銷是用沉澱硬化不鏽鋼製成。
4. 當導電滾輪和鏈體符合NP規格時，煞車為彈簧制動器。
5. 如果側邊滾子是 KV 輥，則主輥將是 S 輥。
6. *3 若鏈體是SS規格，則滾輪為不鏽鋼材質。
選定鏈輪規格時
需要選擇與客戶的使用環境和使用的鏈條規格相對應的鏈輪規格。
側邊滾子的 RS 鏈條不能與小齒數的鏈輪一起使用（見下表），因為鏈輪輪轂會與側邊滾子接觸，導致 RS 鏈輪不相容。
使用小齒數的鏈輪時，請將RS用鏈輪按照下表的尺寸加工輪轂直徑，除此之外的齒數時可直接使用RS用鏈輪
。
| 鏈尺寸 | 齒數 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | |
| RS40 | 20 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 |
| RS50 | 26 | 31 | 36 | 41 | 46 | 51 | 56 | 61 | 66 | 71 | |||||
| RS60 | 32 | 38 | 44 | 50 | 56 | ||||||||||
| RS80 | 44 | 76 | 92 | ||||||||||||
| RS100 | 62 | 72 | 81 | ||||||||||||
鏈條鏈輪適合表請看這裡。
每個設備的鏈節數
除非另有規定，側邊滾子的鏈條將以 1 個單位（1 根鏈條長度）交付。
| 鏈尺寸 | 每個設備的鏈節數 |
|---|---|
| RS40 | 240 |
| RS50 | 192 |
| RS60 | 160 |
| RS80 | 120 |
| RS100 | 96 |
