動力千斤頂JWM（梯形螺桿型）
- JWM（梯形螺桿式）是一種通用型、低噪音螺旋千斤頂。
- 主要部件為自調心梯形螺桿和.高精度蝸輪蝸桿。
- 簡單、緊湊的結構，經濟實惠。可期待保持負荷。(有自鎖性)
- 也制作左螺絲規格、不鏽鋼螺絲規格。
特性
-
·經濟的
結構簡單緊湊，經濟實惠。
-
·低噪音
它採用滑動接觸的梯形螺桿，因此非常適合噪音較大的應用。
-
·荷載保持
梯形螺桿經計算具有自鎖特性，可以保持負載。
※由於震動、衝擊等，有自鎖失效的情況。在這種情況下，需要制動裝置。
-
-梯形螺桿，不銹鋼螺絲規格
關於JWM025和JWM050的兩個機種，可以用奧氏體不鏽鋼對應螺絲軸。
最適用於需要對螺絲軸防銹的裝置、水閘、各種閘門開關、環境裝置、造紙機械等。
-
-梯形螺桿類型，左旋螺絲規格
輸入旋轉方向相同，與右螺絲規格相反，螺絲移動。使用單電機驅動的多個千斤頂時，或由於千斤頂的安裝，輸入旋轉方向不是同一方向時
，只要有左螺絲規格，就能毫無問題地解決問題。

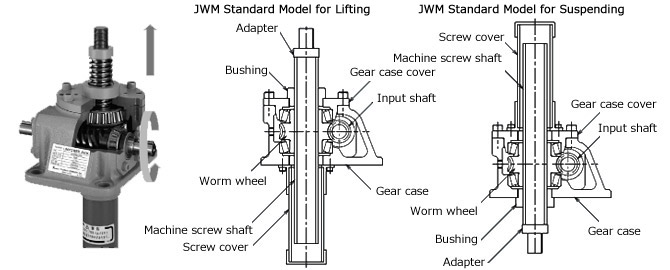

基本規範結構

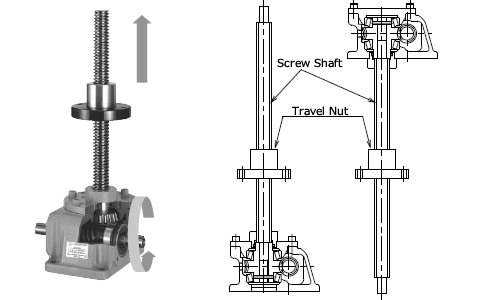

滑動螺母結構
標準型號列表
·基本容量
| 邊框編號 | 基本容量kN{tf} | 蝸桿減速比 | |
|---|---|---|---|
| H | L | ||
| 002 | 1.96 {0.2} | 5 | 20 |
| 005 | 4.90 {0.5} | 5 | 20 |
| 010 | 9.80 {1} | 5 | 20 |
| 025 | 24.5 {2.5} | 6 | 24 |
| 050 | 49.0 {5} | 6 | 24 |
| 100 | 98.0 {10} | 8 | 24 |
| 150 | 147 {15} | 8 | 24 |
| 200 | 196 {20} | 8 | 24 |
| 300 | 294 {30} | 10 2/3 | 32 |
| 500 | 490 {50} | 10 2/3 | 32 |
| 750 | 735 {75} | 10 2/3 | 32 |
| 1000 | 980 {100} | 12 | 30 |
·行程
| 邊框編號 | 2 | 5 | 10 | 25 | 50 | 100 | 150 | 200 | 300 | 500 | 750 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 300 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 500 | △ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 600 | △ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 800 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1000 | - | △ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1200 | - | - | △ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1500 | - | - | - | △ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 2000 | - | - | - | - | △ | △ | △ | ○ | △ | △ | △ | △ |
- ○:標準品;△:按訂單生產品;-標記根據使用條件制作。請到本公司咨詢。
- JWM300 及以上車架號的滑動螺母規格將根據具體情況進行生產。
- ※制作JWM750、1000型號時需要確認使用條件。
產品目錄、使用說明書
型號表示例
| JW | M | 050 | U | S | H | 10 | U |
| | 系列名 動力 千斤頂 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 基本容量 002:1.96kN{0.2tf} 005:4.90kN{0.5tf} 010:9.80kN{1tf} 025:24.5kN{2.5tf} 050:49.0kN{5tf} 100:98.0kN{10tf} 150:147kN{15tf} 200:196kN{20tf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 蝸輪減速比 L、H 實際減速比為 請參照 詳細資訊。 |
| 公稱行程 1:100mm 2:200mm 3:300mm 4:400mm 5:500mm 6:600mm 8:800mm 10:1000mm 12:1200mm 15:1500mm 20:2000mm |
| 法蘭安裝方向 ※滑動螺母 規格時 需要標註 |
| 螺絲樣式 S:基本型 M:防旋樣式 R:滑動螺母類型 |
|||||||
| 螺絲式 M：梯形螺桿 |
安裝形狀 U:上提用 D:下吊用 |
||||||
■椿本型號導航
螺釘類型
M：梯形螺桿類型。
B：滾珠絲桿螺桿式。
H：高導程滾珠絲桿型。
基本容量
千斤頂本身可以容許的基本容量。
安裝形狀
U:螺釘軸出現在主體安裝底座的相反一側。
D:螺釘軸出現在主體安裝底座一側的類型。
螺釘規格
S:螺絲軸移動的基本形式。
M:螺絲軸可移動的基本型，
螺絲軸上附有防轉功能。
R:螺釘軸旋轉，螺母移動。
蝸桿減速比
蝸輪減速機的減速比。
各機型的減速比值請參照詳細信息。
行程
螺紋軸或滑動螺母的移動距離。
法蘭安裝方向
對於滑動螺母類型，請指定安裝法蘭應位於螺帽的哪一側。
U:頂部
D:底部
選項符號
J:帶防塵罩。
B：桿的先端金具。
I：附 I 形先端金具。
M：附有桌形先端金具。
C：配有U型夾具。
Y是帶有機械計數器的限位開關。
K2:包含兩個用於檢測行程位置的微動開關。
K4:4個內置微動開關，用於檢測行程位置。
P:內置檢測行程位置的電位器。
R:附帶輸出行程移動信號的旋轉編碼器。
E:附帶三相制動馬達。
電源對應200/200/220V 50/60/60Hz。
EV:附帶三相制動馬達。
電源對應400/400/440V 50/60/60Hz。
G1：配備帶煞車的三相齒輪減速電機，減速比為 1/5。
電源支援 200/200/220V 50/60/60Hz。
G2：配備帶煞車的三相齒輪減速電機，減速比為 1/10。
電源支援 200/200/220V 50/60/60Hz。
