不鏽鋼系列滾子鏈聯軸器（捲繞聯軸器）
- 滾子鏈和鏈輪採用奧氏體不鏽鋼。
- 它也可以在傳統鋼製滾子鏈聯軸器難以應對的惡劣環境中使用。
- ·適用軸徑:Φ11mm~Φ140mm
- ·扭矩範圍:74~5883N·m
特性
-
·優異的耐腐蝕性
適合在室外或酸性、堿性等腐蝕環境下使用。
[主要用途] :水閘、食品機械(釀造、發酵食品)、舾裝設備等
-
·工作溫度範圍
無盒:-20~200°C/有盒:-10~80°C
※附帶盒子，在超過80°C的溫度下使用時，請與本公司協商。
-
·幹淨的品質
防銹力高，與食品機械用和潔淨室用氟係潤滑脂的相容性很好。
-
・交貨期短
CR4012 至 CR6022：底孔產品需 2 週，加工軸孔需 3 週。
CR8018 至 CR12022：底孔和鏜孔加工產品均可在 4 週內交付，大尺寸產品也可在交貨期交付。
耐藥性一覽表
| 藥品・食品名稱 | 耐受性 | 藥品・食品名稱 | 耐受性 | 藥品・食品名稱 | 耐受性 |
|---|---|---|---|---|---|
| 丙酮 | ● | 30%過氧化氫 | ● | 食醋 | ▲ |
| 酒精 | ● | 甲酸50% | ● | 20%氫氧化鉀 | ● |
| 氨水 | ● | 5%鉻酸 | ● | 25%氫氧化鈉 | ● |
| 50%氯化鋅 | ▲ | 10%醋酸 | ● | 濃硝酸65% | ● |
| 5%氯化鐵 | ▲ | 次氯酸鈣 | ● | 50%硼酸 | ● |
| 5%氯化鈉 | ● | 10%次氯酸鈉 | × | 5%硫酸 | × |
| 2%鹽酸 | × | 10%草酸 | ● | 25%硫酸鋅 | ● |
| 海水 | ▲ | 硝酸5% | ● | 5%磷酸 | ● |
-
●:有耐化學品性▲:根據使用條件有耐化學品性×:無耐化學品性
耐化學品性根據使用條件會有相當大的變化，所以不表示保證的程度。
請參考上表，在實際使用條件下確認耐化學品性後，確定規格。

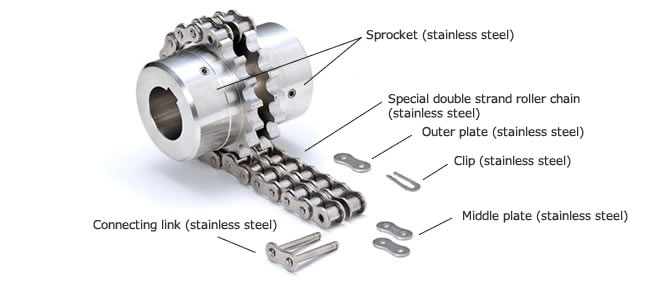

結構
-
·主體由奧氏體不鏽鋼鏈輪和專用的2列滾子鏈 (不鏽鋼) 構成。
- 不銹鋼鏈節和C型夾也作為特殊零件包含在內。
盒子 (另售)
在以下情況下，請務必安裝外殼:。
- (1) 在高轉速下使用時。
- (2) 在灰塵等磨損性環境中使用時。
- (3) 在潮濕等腐蝕性環境中使用時。
- - 專為滾子鏈聯軸器系列設計的外殼。
- - 透過將其連接到鏈聯軸器上，可以防止潤滑劑散落和灰塵進入，從而延長聯軸器的使用壽命。
- ·採用可與軸成直角方向分離的分形設計，便於安裝和檢查。

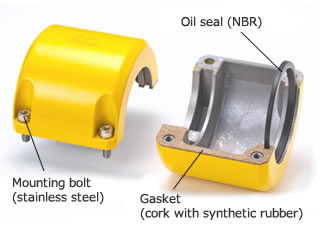

殼體結構
- ·表殼為鋁壓鑄制，分為兩部分構造，配合面上貼有密封墊 (含合成橡膠軟木) 。
- ·配件包括4個六角孔螺栓和專用油封 (NBR) 。
- ·油封和墊片也作為單品零件銷售。潤滑用潤滑脂請另行購買。
- ·請將油封安裝在振動較大的一側。
- ·垂直使用時，請將油封側朝上。
為防止潤滑脂泄漏，請向本公司咨詢。 - ·塗裝規格:三聚氰胺樹脂烤漆
- ·漆色:Mansel 8.1YR7.6/15.2橘黃色
產品目錄、使用說明書
型號表示例
| CR | 40 | 12 | H | - | SS |
| | 系列 |
| 鏈條編號 |
| 鏈輪齒數 |
| H:本體 K:表殼 |
| SS:不鏽鋼系列 |
|
