塑膠系列 橋式TKQT（QuickTrax ​）

產品圖片
  • 鏈節
    縮短、延長
  • 可以縮短
  • 可以延長

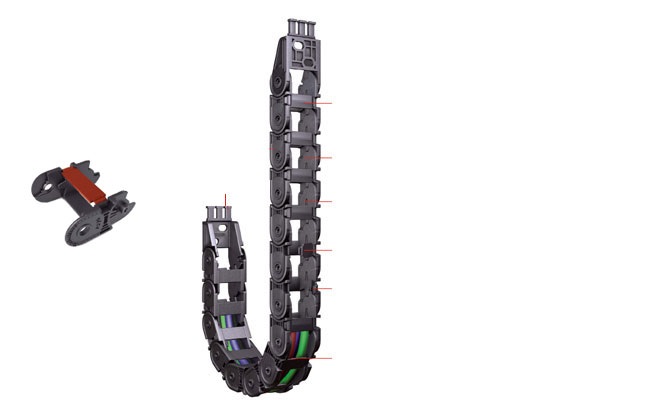

  • 電纜保護鏈條，其臂和連桿鉸鏈結構一體化。
  • ·無需工具即可快速插入電纜軟管。
  • ·降低臂從鏈節上脫落的風險。

特性

特性

通過雙色成形將開閉臂和連桿一體化

內部形狀，可保護電纜軟管

通過減震器構造實現低噪音

一種易開合臂

外周側開關型和內周側開關型陣容

可安裝縱、橫隔板

電纜保護鏈條主體由兩種不同的材料製成，開合臂和鏈節透過雙色射出成型整合到一個主體中。

梳狀板電纜
附夾具
塑膠支架

1.集成的臂和連接

將柔軟、無需使用工具即可快速簡單開閉的鉸鏈式手臂和高強度、高剛性的連桿通過雙材成形實現了一體化。

集成的臂和連接
集成的臂和連接

2.一種實現牢固連接的防脫鏈機構

自由跨距和彎曲部分的結構能夠牢固地連接各個連接點，因此即使電纜保護鏈條橫向安裝，也能保持較高的強度和剛性。

一種實現牢固連接的防脫鏈機構
一種實現牢固連接的防脫鏈機構
一種實現牢固連接的防脫鏈機構

特殊規格

關於特殊規格請參照這裡。

型號表示例

TKQT 32 H20 - 30 W38 R48 + 20L - FOCL - MOCL
|
品種符號		 |
間距
mm		 |
內高
mm		 ｜
｜
｜
｜		 |
內寬
mm		 ｜
彎曲半徑
mm		 |
鏈節數
L		 |
支架/金屬配件

支架/金屬配件詳細信息

 |
支架/金屬配件

支架/金屬配件詳細信息
臂開合結構

臂開閉結構細節

商品一覽表

※單擊以查看詳細資訊。
