鎖緊式皮帶輪S型

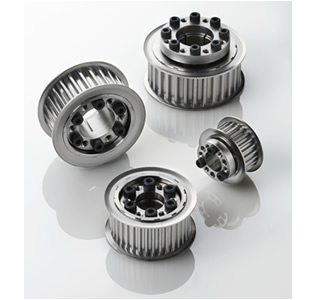

產品圖片
  • 最標準的鎖緊式皮帶輪類型
  • *強力扣合設計，可與超級時規PX皮帶搭配使用
  • *平面安裝實現了重量輕，節省空間
  • *滑輪主體採用被稱為超級硬鋁的高強度鋁合金制成的“S型鋁”，
    滑輪主體和套筒採用非電解鍍鎳的“S型鍍金規格”也推出了系列產品。
  • *在進一步減輕重量和減少慣量方面發揮作用

特性

  • *軸與皮帶輪之間採用強力無背隙連接。
  • *無需按鍵、軸向防脫，可輕松定位、調整相位。
  • *螺栓數量少，安裝、拆卸簡單。
  • *根據型號可以簡單安排。不需要創建軸孔加工圖紙。

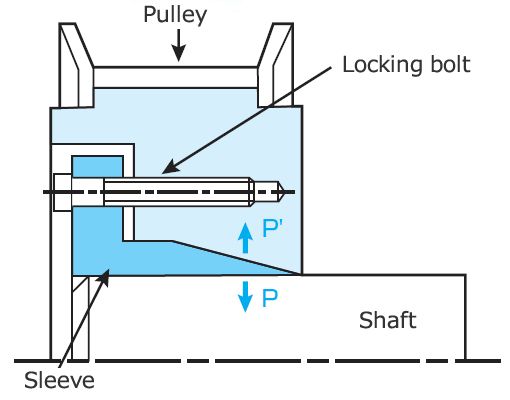

1.緊固原理

時規皮帶輪的內徑和套筒的外徑均為錐形，透過鎖緊緊固螺栓，
時規皮帶輪透過在錐形表面上滑動而移動。


此時，楔形作用產生力 P 和 P'，這些力作用於軸和錐形表面的內表面。
P 和 P' 力產生摩擦力，將時規皮帶輪和軸緊緊連接在一起。


*點擊放大圖解

2. S型鎖緊式皮帶輪，鍍層

這是 S 型鎖緊式皮帶輪的鍍層版本，採用化學鍍鎳製程。

  • ·滑輪主體和套筒採用了無電解鍍鎳，螺栓採用了特殊塗層。
    ・強力、零松動緊固，提高耐腐蝕性，實現無需潤滑油的幹式緊固。

產品目錄、使用說明書

型號表示例

·材質:碳鋼或高強度鋁合金

PT 30 P5M 10 AF -A - S S1 4 16
|
皮帶輪		 |
皮帶輪
齒數		 |
種類
(間距)		 |
使用
腰帶寬
mm		 |
皮帶輪
形式
(形狀)		 |
材質
無:機械構造用碳素鋼
-A:高強度鋁合金		 |
安裝形狀
S:標準
F:平整		 |
袖子
邊框編號		 |
緊固螺栓
根數		 |
軸孔直徑
mm

·規格:電鍍規格

PT 30 P5M 10 AF - S S1 3 16 -K
|
皮帶輪		 |
皮帶輪
齒數		 |
種類
(間距)		 |
使用
腰帶寬
mm		 |
皮帶輪
形式
(形狀)		 |
安裝形狀
S:標準
F:平整		 |
袖子
邊框編號		 |
緊固螺栓
根數		 |
軸孔直徑
mm		 |
電鍍規格

產品型號列表

皮帶式

AF-S標準安裝 AF-F平面安裝 BF-S標準安裝 BF-F平面安裝 B-S標準安裝 B-F平面安裝

※單擊形狀編號以顯示詳細信息。

間距
mm		 滑輪
形式		 材料或規格 基本形式編號 齒數範圍 使用皮帶寬度mm
10 15 25 40 60
2 C 型鎖緊式皮帶輪可支援 2 mm的節距。
3 C 型鎖緊式皮帶輪和N 型鎖緊式皮帶輪與 3 mm節距相容。
5 AF 碳鋼 P5M10AF-□S□□□ 24T～72T ○
BF P5M10BF-□S□□□
AF P5M15AF-□S□□□ ○
P5M25AF-□S□□□ ○
高強度鋁合金 P5M10AF-A-□S□□□ 24T～60T ○
BF P5M10BF-A-□S□□□
AF P5M15AF-A-□S□□□ ○
P5M25AF-A-□S□□□ ○
電鍍規格 P5M10AF-□S□□□-K 25T～72T ○
P5M15AF-□S□□□-K ○
P5M25AF-□S□□□-K ○
8 AF 碳鋼 P8M15AF-□S□□□ 20T～72T ○
BF P8M15BF-□S□□□
AF P8M25AF-□S□□□ ○
BF P8M25BF-□S□□□
AF P8M40AF-□S□□□ ○
BF P8M40BF-□S□□□
AF P8M60AF-□S□□□ 28T～72T ○
BF P8M60BF-□S□□□
AF 高強度鋁合金 P8M15AF-A-□S□□□ 20T～60T ○
P8M25AF-A-□S□□□ ○
P8M40AF-A-□S□□□ 24T～60T ○
電鍍規格 P8M15AF-□S□□□-K 20T～72T ○
P8M25AF-□S□□□-K ○
P8M40AF-□S□□□-K 24T～72T ○
P8M60AF-□S□□□-K 26T～72T ○
14 AF 碳鋼 P14M40AF-□S□□□ 28T～72T ○
B P14M40B-□S□□□
AF P14M60AF-□S□□□ ○
B P14M60B-□S□□□
高強度鋁合金 ---
AF 電鍍規格 P14M40AF-□S□□□-K 28T～50T ○
P14M60AF-□S□□□-K ○
