特殊大型输送鏈條FB 規格

製品写真
  • 通過採用固體潤滑劑和密封結構，實現了以往產品2倍以上的磨損壽命。
  • 最適合鬥式提升機和流動輸送機的鏈條拉伸對策。

*也請考慮使用"螺絲鎖定式接頭"，這是一種便於拆裝連接的連結鏈節。

バナー画像

產品目錄、使用說明書

結構和特性

  • ·固體潤滑劑對螺距伸長的抑制
  • ·利用密封機構防止搬運物侵入銷~套筒間
  • ·通過密封機構防止固體潤滑劑流出
  • ·低噪音:實現平均約2db的低噪音
  • ・使用雰囲気温度：-15℃～200℃
  • ※根據使用溫度，密封機構可能會變更。
  • ※FB規格對鏈條磨損延伸有效，但對軸套和滾子之間的磨損 (如滾子松動) 無效。

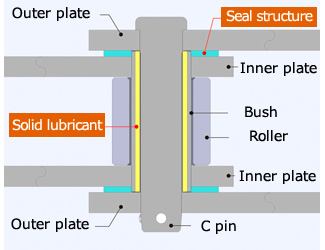

構造

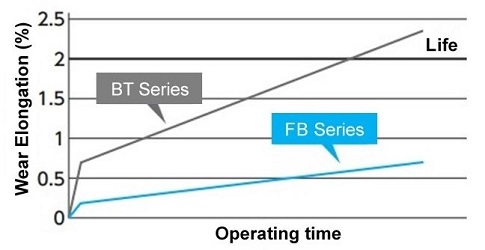

磨損壽命比較

磨損壽命比較

評估後的銷軸狀態比較

BT規格 FB規格
評価後のピンの状態比較BT仕様 評価後のピンの状態比較FB仕様

評估結果表明，其使用壽命是BT規格的兩倍。

※本公司實驗比

※根據使用條件等，有時會有所不同。

商品一覽表

※單擊查看詳細信息

*最大容許張力是根據我們的設計標準計算得出的值，即計算強度。除非另有規定，否則在選擇大型输送鏈條時應使用最大容許張力。
該數值因製造商而異，並非保證值。

※平均拉伸強度請咨詢本公司。

米製節距

尺寸 滾子
類型		 節距 滾子
外徑		 內鏈節
內寬
100mm 125mm 150mm 200mm 250mm 300mm 450mm φmm mm
RF08 R --- RF08125R-FB□ RF08150R-FB□ --- --- --- --- 44.5 24.6
F --- RF08125F-FB□ RF08150F-FB□ --- --- --- --- 44.5
S --- RF08125S-FB□ RF08150S-FB□ --- --- --- --- 22.2
RF10 R RF10100R-FB□ RF10125R-FB□ RF10150R-FB□ --- --- --- --- 50.8 27.6
F --- RF10125F-FB□ RF10150F-FB□ --- --- --- --- 50.8
S RF10100S-FB□ RF10125S-FB□ RF10150S-FB□ --- --- --- --- 29
M RF10100M-FB□ RF10125M-FB□ RF10150M-FB□ --- --- --- --- 31.8
RF12 R --- --- --- RF12200R-FB□ RF12250R-FB□ --- --- 65 34.8
F --- --- --- RF12200F-FB□ RF12250F-FB□ --- --- 65
S --- --- --- RF12200S-FB□ RF12250S-FB□ --- --- 34.9
M --- --- --- RF12200M-FB□ RF12250M-FB□ --- --- 38.1
RF17 R --- --- --- RF17200R-FB□ RF17250R-FB□ RF17300R-FB□ --- 80 49.2
F --- --- --- RF17200F-FB□ RF17250F-FB□ RF17300F-FB□ --- 80
S --- --- --- RF17200S-FB□ RF17250S-FB□ RF17300S-FB□ --- 40.1
M --- --- --- RF17200M-FB□ RF17250M-FB□ RF17300M-FB□ --- 44.5
RF26 R --- --- --- RF26200R-FB□ RF26250R-FB□ RF26300R-FB□ RF26450R-FB□ 100 54.9
F --- --- --- --- RF26250F-FB□ RF26300F-FB□ RF26450F-FB□ 100
S --- --- --- RF26200S-FB□ RF26250S-FB□ RF26300S-FB□ RF26450S-FB□ 44.5
M --- --- --- RF26200M-FB□ RF26250M-FB□ RF26300M-FB□ RF26450M-FB□ 50.8
※上述間距以外的部分也可制作。請咨詢。
英寸係請咨詢。
　　　表格中的方格用於輸入鏈的規範代碼。 （例如：基於BT規格FB 規範 → FBBT） このページの上へ戻る
