WT2525-K 型塑膠模組鏈條
- チェーンピッチ
25.4mm - 對於直線輸送
- 封閉型
- 兼顧穩定運輸和成本WT2520系列
- 通過在傳送帶端部設置圓棒，可以使傳送帶之間的中轉空間緊湊。
- 最適用於堆疊板層搬運、行李箱搬運、機床搬運和建築材料搬運。
特性
-
·面接觸穩定輸送
與採用線接觸進行輸送的滾筒輸送機相比，塑膠模組鏈條採用面接觸進行輸送。
可以穩定地運輸各種堆疊的板材，而不會壓碎板材、導致貨物坍塌或產生振動。
-
·表面形狀易用性
本鏈的表面採用了寬松的R500凸起形狀。
層疊的重量板與每個表面的凸起形狀輕微接觸，防止滑動，並且
當操作人員處理相對較輕的瓦楞紙板時，低摩擦效果使其易於移動。
-
・防止靜電導致灰塵和磨損粉粘附
此鏈條採用聚甲醛樹脂製成，具有抗靜電性能，可防止靜電吸附灰塵和磨損粉。 （標準規格僅提供灰色、藍色和天藍色。）
註)體積電阻率:1×10 13 Ω·cm
-

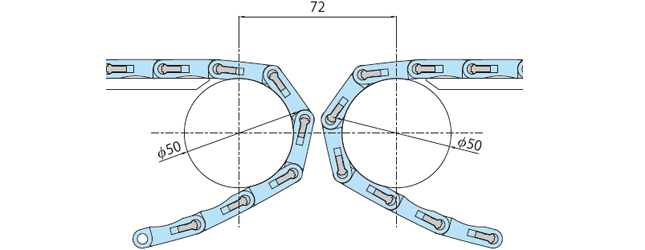

・對接佈局減少了轉移空間
本鏈的背面進行了R加工，因此採用了容易纏繞Φ50圓棒的構造。
如下圖所示，通過在傳送帶的端部設置圓棒，可以縮小傳送帶之間的換乘空間。
註)為防止卷入，請安裝危險防止工具 (安全罩等) 。
■用途
以下是本公司推薦的行業。
依據輸送能力（輸送速度）、搬運物（重量、形狀）、環境、應用等因素，可能無法使用本產品。
請將其用作選擇時的參考。
如有未記載的用途、條件，請咨詢本公司。
建議的行業/搬運物尺寸 (●:建議○:可用△:取決於搬運物條件)
| 搬運尺寸 (重量) |
行業 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 制罐 | 飲料 | 輪胎 | 機械零件關聯 | 物流 | 藥品 | 面包、食品 | 二次電池 | 半導體・ 太陽能電池板相關 |
|
| 大 | △ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 中 | △ | ● | ● | ● | ● | ● | ● | ● | ● |
| 小 | △ | ● | ● | ● | ● | ● | ● | ● | ● |
用途
- ■分段運輸
- ■西裝搬運
- ■機床用輸送機
- ■建材輸送機

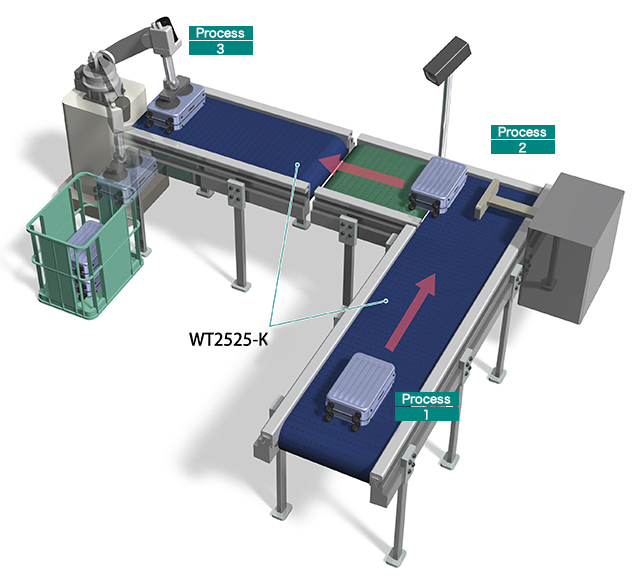

行李箱輸送機
[步驟1]
搬運行李箱等行李。
[步驟2]
推桿將搬運物向側面推動。
重點：低摩擦特性提供了優異的滑動性能，使搬運物能夠平穩擠出。
[步驟3]
用機械人搬運到集裝箱。

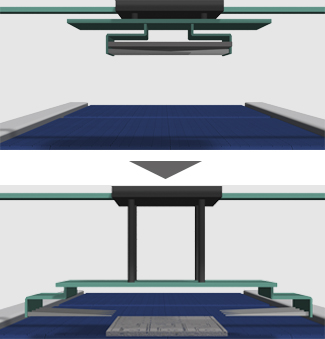

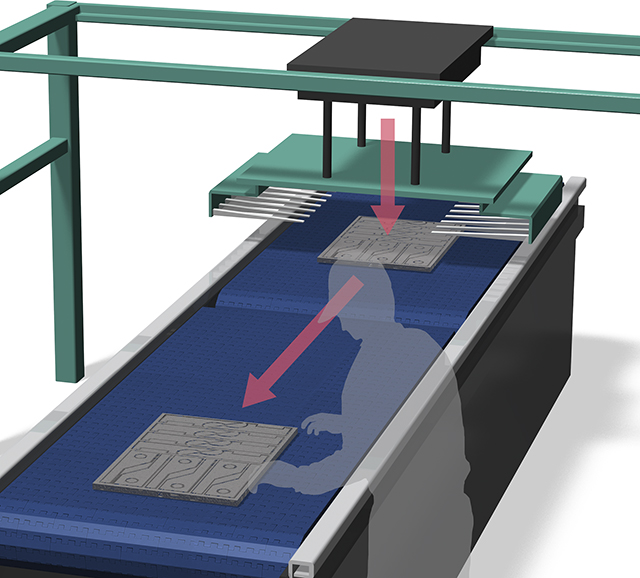

機床用輸送機
[工序]
激光加工的鋼板不裝載在托盤上，而是在傳送帶上由作業人員進行分類。
重點：塑膠模組鏈條可防止搬運物刮傷！

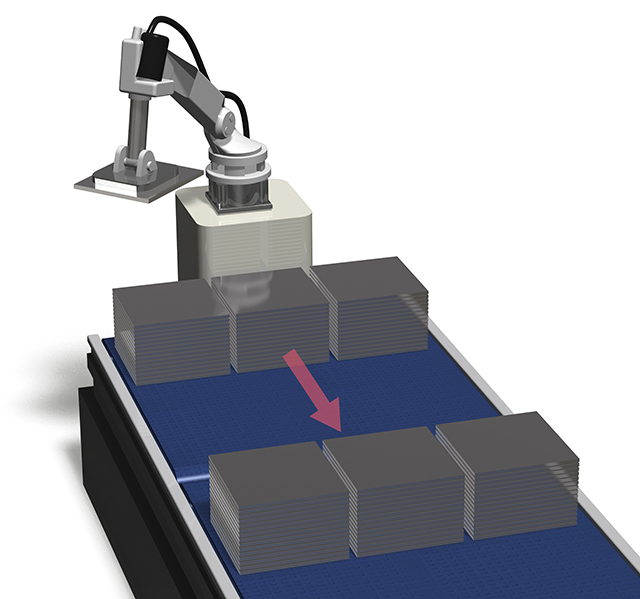

建材輸送機
[工序]
將構件分段搬運到下一道工序。
重點：塑膠模組鏈條無需在搬運物和鏈條之間使用托盤即可運輸貨物，並且可以穩定地運輸貨物，無需擔心搬運物坍塌或振動。
商品一覽表
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 25.4 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 封閉型 |
| - | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | - |
| 形式 | WT2525-K |
|
|
| 鏈寬mm | 76.2～2362.2 |
| 組織單位 | 每76.2mm |
