通用/強力大型輸送鏈　DTA規格

製品写真
  • DT規格耐磨規格（高級型號）
  • 與DT規格相比，該規範將套筒和滾子之間的耐磨性提高了三倍。
  • 僅支持R滾子、F滾子。
  • 使用環境溫度:-20°C至200°C

*也請考慮使用"螺絲鎖定式接頭"，這是一種便於拆裝連接的連結鏈節。

バナー画像

產品目錄、使用說明書

特性

與DT規格相比，DTA規格提高了套筒和滾輪之間的耐磨性。

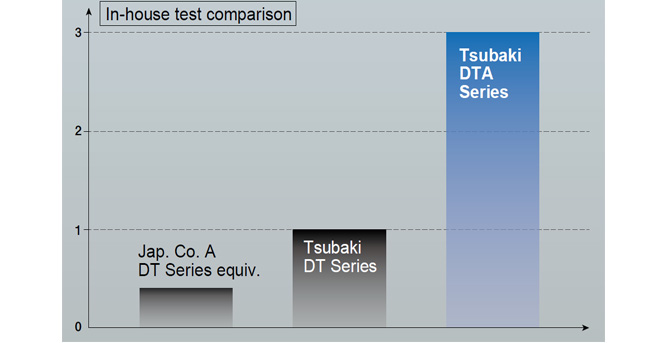

  • ·套筒至滾子間耐磨性能

    ブシュ～ローラ間耐摩耗性能

  • ·同時磨損比較

    套筒比較 滾子比較
    DTA規格 ブシュ比較　DTA仕様 ローラ比較　DTA仕様
    DT規格 ブシュ比較　DT仕様 ローラ比較　DT仕様

商品一覽表

※單擊查看詳細信息全部開啟 全部關閉

*最大容許張力是根據我們的設計標準計算得出的值，即計算強度。除非另有規定，否則在選擇大型输送鏈條時應使用最大容許張力。
該數值因製造商而異，並非保證值。

※平均拉伸強度請咨詢本公司。

米製節距

尺寸 滾子
類型		 節距 滾子
外徑		 內鏈節
內寬
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF03 R RF03075R-DTA RF03100R-DTA --- --- --- --- --- --- --- 31.8 16.1
F RF03075F-DTA RF03100F-DTA --- --- --- --- --- --- --- 31.8
RF05 R --- RF05100R-DTA RF05125R-DTA RF05150R-DTA --- --- --- --- --- 40 22
F --- RF05100F-DTA RF05125F-DTA RF05150F-DTA --- --- --- --- --- 40
RF08 R --- --- RF08125R-DTA RF08150R-DTA --- --- --- --- --- 44.5 27
F --- --- RF08125F-DTA RF08150F-DTA --- --- --- --- --- 44.5
RF10 R --- RF10100R-DTA RF10125R-DTA RF10150R-DTA --- --- --- --- --- 50.8 30
F --- --- RF10125F-DTA RF10150F-DTA --- --- --- --- --- 50.8
RF12 R --- --- --- --- RF12200R-DTA RF12250R-DTA --- --- --- 65 37.1
F --- --- --- --- RF12200F-DTA RF12250F-DTA --- --- --- 65
RF17 R --- --- --- --- RF17200R-DTA RF17250R-DTA RF17300R-DTA --- --- 80 51.4
F --- --- --- --- RF17200F-DTA RF17250F-DTA RF17300F-DTA --- --- 80
RF26 R --- --- --- --- --- RF26250R-DTA RF26300R-DTA RF26450R-DTA --- 100 57.2
F --- --- --- --- --- RF26250F-DTA RF26300F-DTA RF26450F-DTA --- 100
RF36 R --- --- --- --- --- --- RF36300R-DTA RF36450R-DTA RF36600R-DTA 125 66.7
F --- --- --- --- --- --- RF36300F-DTA RF36450F-DTA RF36600F-DTA 125
※上述間距以外的部分也可制作。請咨詢。 返回本頁頂部

英制間距

尺寸 滾子
類型		 節距 滾子
外徑		 內鏈節
內寬
101.6mm 152.4mm Φmm mm
RF430 R RF430R-DTA --- 38.1 22.6
RF450 R RF450R-DTA --- 44.5 27
F RF450F-DTA --- 44.5
RF650 R --- RF650R-DTA 50.8 30.2
F --- RF650F-DTA 50.8
RF214 R RF214R-DTA --- 44.5 31.6
RF6205 R --- RF6205R-DTA 57.2 37.1
F --- RF6205F-DTA 57.2
RF212 R --- RF212R-DTA 69.9 37.1
※英制間距為特型對應品。請咨詢。 返回本頁頂部
