產品資訊 直線作動機
椿本的直線作動機包括一系列採用自主生產的高品質螺桿的電動缸和千斤頂，以及我們專有的Zip Chain咬合式鏈條傳動裝置。
螺桿機構和Zip Chain機構都能充分發揮產品的特性，可用於各種應用，包括高速、高頻運作和需要高精度的操作。
* Zip Chain機制是我們專有的技術，其中兩條鏈像拉鍊一樣相互連接，形成一個單一、堅固的支柱，可用於推拉。
直線導軌機構的種類
Zip Chain機構
- 高速
- 高頻率
- 耐用性
- 緊湊
此機制採用了椿本獨有的技術「Zip Chain」。
緊湊性優良，具有高節拍運行所需的高速、高頻率、耐久性。
將2根鏈條咬合成1根棒狀，可推拉。
它被命名為Zip Chain因為它像拉鍊一樣可以相互連接。
（點擊此處造訪Zip Chain機制的專用網站）
滾珠絲桿機構/梯形螺桿機構
- 高頻率
- 容許荷重較大
- 安靜性
滾珠絲桿機構
在螺釘軸和螺母之間放入鋼球，滾動摩擦，實現高效率動作的機構。
與梯形螺桿機構相比，適用於高速、高頻用途，因此適用於對生產效率有要求的裝配線等。
另外，由於效率高，可以使驅動源小型化。
由於我們使用自主研發生產的高可靠性滾珠絲桿，因此可以預測其使用壽命。
與一般滾珠絲桿相比，每轉行程（導程）較長的滾珠絲桿稱為高導程滾珠絲桿，即使輸入轉速與普通滾珠絲桿相同，也能達到更高的轉速。
梯形螺桿機構
通過螺絲軸與螺母滑動摩擦而動作的機構，適用於維修用途等低速、低頻率運行。
它具有滾珠絲桿機構所不具備的自鎖特性，因此可以承受負載。
另外，因為構造簡單所以很經濟。
椿本的直線作動機產品線
| 電缸：電動缸 | 螺旋千斤頂： 千斤頂 |
滾珠絲桿升降裝置： 高速千斤頂 |
啮合链执行机构： 咬合式鏈條傳動裝置 |
||
|---|---|---|---|---|---|
 |
 |
 |
 |
||
| 機構類型 | 滾珠絲桿 梯形螺桿 |
滾珠絲桿 高導程 滾珠絲桿 |
梯形螺桿 | 滾珠絲桿 | Zip Chain |
| 用途 | 推拉負荷 | 推拉負荷 | 負載保持 | 推拉負荷 | 推拉負荷 |
| 特性 | 電機一體型簡單佈線 實現清潔環境 |
可選擇多種螺紋類型 | 高速、高頻次、低地板、長壽命 | 速度快、頻率高， 低地板，長壽命 |
|
| 推力 | 最高490kN | 4.90kN～980kN | 1.96kN～980kN | 15kN～50kN | 400N～2000N |
| 行程 | 最大2000mm | 最大2000mm | 最大1500mm | 最大2000mm | |
| 速度、運行頻率 | 最大速度：333mm/s 負荷時間率：50%ED *1 |
最大螺桿軸轉速： 50 至 120 mm/s*2 允許的負荷時間率： 30%ED |
最大螺桿軸轉速： 40mm/s 允許的負荷時間率： 20%ED |
最大螺桿轉速：200mm/s 允許的負荷時間率：100%ED *3 |
最高速度：1000mm/s 負荷時間率：100%ED |
| 應用實例 |
傾斜裝置
止動器 |
工作臺升降
軋輥 |
遍歷
取出 |
堆疊・拆垛
托盤 |
|
- ※1 Eco系列伺服類型時
- ※2因螺釘類型而異
- ※3根據條件而不同
直線作動機產品清單
由滾珠絲桿或梯形螺桿和蝸輪蝸桿組成的螺旋千斤頂。
螺桿千斤頂是通過螺釘螺母機構將驅動器的旋轉轉換為推進力，前後移動螺釘軸的直線運動機構。
與以推拉負載為目的的汽缸不同，此直線作動機主要用於固定負載，主要應用於輸送物的升降和定位。
椿本的千斤頂採用內置蝸輪蝸桿升降螺桿的機構，只需連接到驅動馬達即可操作。
它還支援使用聯軸器和斜傘齒輪減速機連接多個單元。
我們也提供各種類型和規格的產品，如下所示。我們可以提供千斤頂，它「能夠滿足您設備的需求」。
- -滑動螺母類型，由於螺母隨著螺絲旋轉而上下移動，因此無需安裝墊圈。
- - 絲槓有三種：滾珠絲桿（高速、高頻次）、高導程滾珠絲桿（超高速、高頻）和梯形螺桿（低速、負載保持）。
- - 低粉塵產生規格，非常適合無塵室；不鏽鋼螺桿軸規格（僅限梯形螺桿）；左旋螺桿規格（僅限梯形螺桿），可提高佈局靈活性。
JWB（滾珠絲桿螺桿式）
型號JWB~
JWB（滾珠絲桿型）是一種利用滾動摩擦實現節能運作的螺旋千斤頂。
- -主要部件為精密滾珠絲桿和高精度蝸輪蝸桿。
- ・高效能：
滾珠絲桿效率高，用較小的驅動源即可產生較大的推力。 - ・提高速度：
與梯形螺桿相比，此螺桿效率更高，可在更高速度下實現更平穩的運作。 - ·長壽：
它採用高度可靠的滾珠絲桿，確保使用壽命長。 - ※因為沒有自鎖，所以需要剎車。
基本容量kN
4.90～980
螺釘類型
滾珠絲桿
行程mm
100～2000
JWH（高導程滾珠絲桿）
型號JWH~
JWH (高導程滾珠絲桿) 是具有高導程的螺旋式插孔滾珠絲桿，在輸入轉速與 JWB 型相同的情況下，可達到更高的轉速。(最高可達 4 倍）
- -主要部件為高導程滾珠絲桿和高精度蝸輪蝸桿。
- ·高速：
透過使用高可靠性高導程滾珠絲桿，螺桿軸轉速可提高至最高 7.5 m/min。 - ・低噪音：
為了達到與 JWB（滾珠絲桿式）相同的速度，驅動源中使用減速單元來降低輸入旋轉速度。
這樣可以降低插孔雜訊。 - ※因為沒有自鎖，所以需要剎車。
基本容量kN
9.80～196
螺釘類型
高導程滾珠絲桿
行程mm
100～2000
JWM（梯形螺桿型）
型號JWM~
JWM（梯形螺桿型）是一種標準型螺桿千斤頂，適用於低速低頻使用。
- -主要部件為自調心梯形螺桿和.高精度蝸輪蝸桿。
- ·經濟實惠:
簡單小巧的構造經濟實惠。 - ・低速/低頻：
利用滑動接觸梯形螺桿特性，它非常適合低速、低頻應用。 - ・負載保持力：
梯形螺桿經計算具有自鎖特性，可以保持負載。
*由於震動、衝擊等原因，自鎖功能可能會失效。 - ·不鏽鋼螺絲規格備貨齊全:
JWM025和JWM050的2個機種，使用奧氏體不鏽鋼，螺絲軸標準化。 - ·備有左螺絲樣式:
輸入旋轉方向相同，與右螺絲樣式相反，螺絲可活動。
基本容量kN
1.96～980
螺釘類型
梯形螺桿
行程mm
100～2000
關於各系列的使用方法，請參照以下資料。
螺桿千斤頂的基本知識
結構

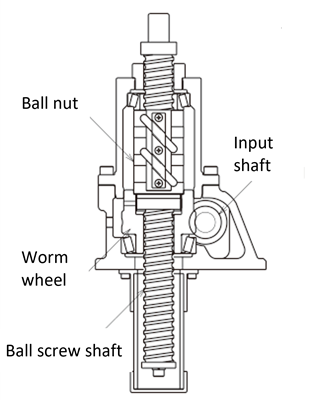

滾珠絲桿螺桿式

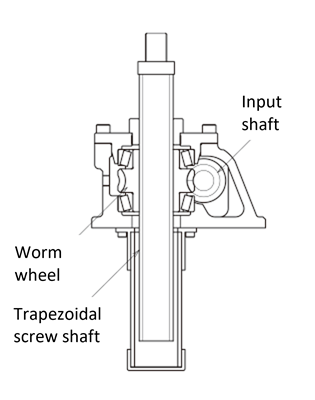

梯形螺桿型
主要包括:。
- 輸入軸:
連接到驅動源 (如電動機) 的軸通常已關閉蝸輪。扭矩通過該蝸桿傳遞到蝸輪。 - 蝸輪:
接收來自蝸輪的扭矩，在減速的同時增加扭矩。 - 螺母:
與蝸輪一體化，將通過蝸桿和蝸輪放大的扭矩傳遞到螺紋軸 (滾珠絲杠或梯形絲杠) 。 - 螺釘軸:
通過螺紋將螺母傳遞的扭矩轉換為直線推進力。
