產品資訊 小型輸送鏈條
小型輸送鏈條是用於小型運輸應用的鏈條，它將附件整合到傳動鏈條或雙節距鏈條中。
有多種附件可供選擇，透過添加板條、橫桿、專用夾具等，可以運輸任何形狀的物品。
嚙合驅動裝置消除了打滑現象，並可根據輸送機的長度、輸送方向和操作環境進行廣泛的操作。
鏈式輸送機的特點和註意點
- ·幾乎可以搬運所有形狀的搬運物。
- ·可廣泛應對輸送機的長度、輸送方向、使用氛圍等。
- ·因為不會打滑，所以可以正確駕駛。
- ·具有耐久性大、效率高的優點。
【註意事項】
- *沒有滑動是優點，但是受到衝擊的用途需要考慮選擇。
- *因為是鏈條和鏈輪的嚙合機構，所以特性上有速度變動。
小型輸送鏈條類型和結構

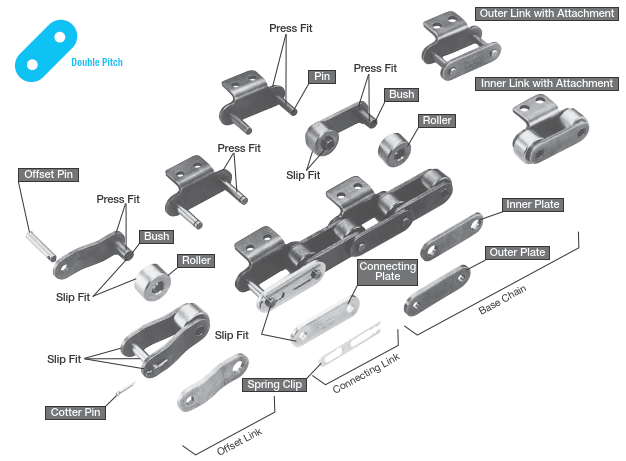

雙節距
- 與附件的 RS 型相比，鏈節距為雙節雙節距，鍊板形狀為扁平狀。
- ·圓柱滾子形式有R圓柱滾子和S圓柱滾子，可根據用途區分使用。
- - 可使用雙節距距鏈輪和 RS 鏈輪（30 個或更多齒的 S 型滾輪）。
- ·適用於較長距離、低速的搬運。
單擊放大
附配件RS 形鏈
- RS滾子鏈條(傳動) 型板與附件鏈條。
- -鏈節距小，因此可以以較小的間隔運輸小件物品，使其通常適合短距離運輸。
- ·可高速、順暢、安靜地運行。
- ·大部分情況下，可以使用RS鏈輪。
單擊放大
| 1.板塊 | 2.銷 | ||
|---|---|---|---|
 |
這是承受鏈條張力的部件之一。銷軸或套筒壓入的孔的精度決定了鏈條的質量，因此這些孔的加工精度非常高，以創造具有高疲勞強度和抗衝擊性的堅韌鍊板。 |  |
銷軸兩端都用鉚接壓入固定在外鏈片上的孔洞（空心銷鏈條和塑鋼鏈條僅壓入）。 除了承受剪切與彎曲力外，鏈條在彎曲時，鏈條會滑動為套筒軸線，因此製造時強調強度與耐磨性。 |
| 3.套筒 | 4.滾子 | ||
 |
套筒兩端壓入內鏈片，並作為銷軸和滾輪的軸承。儘管其各部分承受著複雜的力，但其表面處理具有極高的耐磨性。 |  |
滾輪鬆配合在套筒中，套筒在與鏈輪嚙合時吸收衝擊，並在鏈條運轉時滾動，使鏈條運轉平穩，並有助於降低運行阻力。耐磨性至關重要。 |
| 5.附件 | 6. C型夾和開口銷 | ||
 |
設有螺栓孔。詳情請參考標準附件類型。 |  |
C型夾和開口銷是防止接頭鏈片脫落並保持鏈條原有強度的重要部件。務必正確安裝。 |
| 7.內鏈節 | 8.外鏈節 | ||
 |
兩個套筒透過壓入安裝在內鏈片的兩端，形成內鏈節。滾子鬆配合在套筒的外周上。 |  |
兩個銷軸的兩端都壓入外鏈片。壓入後，除連結鏈節外的所有銷軸末端都用鉚釘固定，以防止鬆動（空心銷/塑鋼鏈條僅以壓入）。 |
| 基本3尺寸 | 鬆配合 | 壓入配合 | ||
|---|---|---|---|---|
| 節距、滾輪直徑和內鏈節寬度是滾輪鏈的三個基本尺寸。 當這些尺寸相同時，滾子鍊和鏈輪在尺寸上是相容的。 |
組合軸和孔時，始終會出現間隙的配合。孔公差帶完全位於軸(銷軸或軸套)公差軸上方的配合。 | 組合軸和孔時，始終可以擰緊的配合。 孔公差域完全位於軸(銷軸或軸套)公差域下方的配合。 |
附件類型
附件
一種鏈條，其一側帶有一個帶孔的附件。
A1：1 個孔；A2：2 個孔（*RS 型只有 1 個孔）
SA附件
一種鏈條一側帶有垂直附件孔的類型。
SA1：1 個孔；SA2：2 個孔（*RS 型只有 1 個孔）
K附件
一種鏈條兩側帶有帶孔附件的款式。
K1：1孔；K2：2孔（*RS型只有1孔）
SK附件
一種帶有垂直附件類型，鏈條兩側都有孔。
SK1：1孔；SK2：2孔（*RS型只有1孔）
AA附件
一種鏈條，其一側的頂部和底部帶有附件。
AA1：1孔；AA2：2孔（*RS型只有1個孔）
WA附件
一種款式，鍊子一側帶有一個帶孔的寬大附件。
WA1：1個洞；WA2：2個洞
KK附件
一種款式，其附件在鏈條兩側的頂部和底部都有孔。
KK1：1孔；KK2：2孔（*RS型只有1孔）
WK附件
一種款式，鏈條兩側都有帶孔的寬大附件。
第一週：1洞；第二週：2洞
EP附件
鏈銷向一側延伸的形式。
[照片：每一個鏈節附EP附件]GNK附件
鏈條兩側鍊板上均有孔。 （僅適用於雙節距S型滾輪鏈。）
[照片：每個連結都附有GNK1附件]註)WA, WK:RS型鏈不能安裝到每個鏈節。
組合
附件可以每隔一個鏈節或更多鏈節納入，但每隔雙數鏈節納入時，請連接至外鏈節，方便維修等。
特殊附件
我們也提供各種附件類型，以滿足您的需求。
小型輸送鏈條產品清單
免加油，使用壽命長，可顯著減少維護工時和成本。
椿本 Lambda小型輸送鏈條是業界首款採用特殊含油套筒，免加油即可實現長壽命，並廣泛應用於各行業和領域。
產品系列包括Lambda雙節距、Lambda附配件RS型鏈條、附附件的 BS Lambda 型鏈條以及Lambda RF 型滾輪鏈。您可以根據應用和環境選擇最合適的鏈條，可選規格包括：免加油塗層型鏈條（具有更強的耐腐蝕性）、兼具高溫和食品機械應用特性的KF規格，以及耐磨性顯著提升的長壽命 Lambda 鏈條。
Lambda雙節距 Pitch
Lambda雙節距Pitch
型號RF2 □□□ S/R-LMC~
雙節距採用特殊含油套筒，即使免加油也能確保較長的使用壽命。
- - 透過使用特殊含油套筒，可以長時間免加油即可使用。
- ·採用符合NSFH1標準的潤滑油。也可以用於食品機械。
- ·內外鍊板實施黑染處理，外觀高級，且具有一定的耐腐蝕性。
- -雙節距具有較高的整體長度精度，適合相對較遠距離、低速運輸。
- ·圓柱滾子形式有R圓柱滾子和S圓柱滾子，可根據用途區分使用。
尺寸
RF2040～RF2120
附件類型
A1, A2, K1, K2, SA1, SA2, SK1, SK2, EP, GNK1
Lambda塗層雙節距NP規格
型號RF2 □□□ S/R-LMCNP~
此鏈條採用λ雙節距塗層，提高了耐腐蝕性。
- -NP規格：板材和輥筒鍍鎳，以提供輕微的耐腐蝕性。
- ·採用符合NSFH1標準的潤滑油。也可以用於食品機械。
尺寸
RF2040～RF2100
附件類型
A1, A2, K1, K2, SA1, SA2, SK1, SK2, EP, GNK1
Lambda雙節距 KF規格
型號RF2 □□□ S/R-LMCKF~
常規耐熱免加油鏈條和食品機械用免加油鏈條的規格已整合。
- ·使用即使在高溫環境 (150°C~230°C) 也不易揮發、劣化的特殊潤滑油，特別是在高溫區域可發揮最大的
耐磨損性能。 - ·因為使用了環保的NSF-H1等級認證油，所以也可以用於食品機械。
尺寸
RF2040～RF2100
附件類型
A1, A2, K1, K2, SA1, SA2, SK1, SK2, EP, GNK1
長壽命 Lambda雙節距瀝青
型號RF2 □□□ S/R-LMCX~
這是雙節距免加油鏈條，其耐磨性得到了顯著提高。
- - 超長壽命：毛氈密封件顯著提高了免加油鏈條的耐磨性。
- ・特殊含油套筒的潤滑劑已得到改進，符合 NSF H1 標準，使其適用於食品加工機械。
- 與免加油鏈條相容。但是，其引腳長度比免加油鏈條的引腳長度要長。
請檢查附件尺寸，以及它們是否會與設備發生干涉。 - ·工作溫度範圍為-10°C~60°C。
尺寸
RF2040～RF2100
附件類型
A1, A2, K1, K2, SA1, SA2, SK1, SK2, EP, GNK1
Lambda 中空銷雙節距
型號RF2 □□□ S/R-LMCHP~
空心銷雙節距銷，銷上有孔，用於連接各種附件
這是一個 Lambda規格。
- -空心銷特殊含油套筒，使其免加油即可長時間使用。
- ·採用符合NSFH1標準的潤滑油。也可以用於食品機械。
- ·工作溫度範圍為-10°C~150°C。
尺寸
RF2040～RF2080
附件類型
附件是
沒有。
Lambda附配件RS型鏈條
Lambda附配件RS型鏈條採用特殊含油套筒以滿足客戶對免加油和長壽命的各種需求，同時降低整體成本。
我會貢獻一份力量。
我們還提供一系列具有增強的耐腐蝕性和KF規格λ塗層雙節距，可在高溫環境下使用。
Lambda附配件RS型鏈條
型號RS □□- LMC~
RS型附配件鏈條採用特殊含油套筒即使免加油也能保持較長的使用壽命。
這是一家連鎖店。
- - 透過使用特殊含油套筒，可以長時間免加油即可使用。
- ·採用符合NSFH1標準的潤滑油。也可以用於食品機械。
- ·內外金屬板都經過了黑色染色處理，多少具有一些耐腐蝕性。外觀也有高級感。
- -鏈節距小，因此可以以較小的間隔運輸小件物品，使其通常適合短距離運輸。
尺寸
RS35～RS140
附件類型
A1, K1, SA1, SK1, EP
附Ramda塗層配件RS 形鏈NP規格
型號RS □□- LMCNP~
Lambda RS型附配件鏈條經過塗層處理，以提高耐腐蝕性。
這是一家連鎖店。
- -NP規格：板材和輥筒鍍鎳，以提供輕微的耐腐蝕性。
- ·採用符合NSFH1標準的潤滑油。也可以用於食品機械。
尺寸
RS35～RS100
附件類型
A1, K1, SA1, SK1, EP
Lambda附配件RS型鏈條KF規格
型號RS □□- LMCKF~
常規耐熱免加油鏈條和食品機械用免加油鏈條的規格已整合。
- ·使用即使在高溫環境 (150°C~230°C) 也不易揮發、劣化的特殊潤滑油，特別是在高溫區域可發揮最大的
耐磨損性能。 - ·因為使用了環保的NSF-H1等級認證油，所以也可以用於食品機械。
尺寸
RS40～RS80
附件類型
A1, K1, SA1, SK1, EP
長壽命Lambda附配件RS型鏈條
型號RS □□- LMCX~
這是帶有附件的 RS 鏈，可顯著提高免加油鏈條的耐磨性。
- - 超長壽命：毛氈密封件顯著提高了免加油鏈條的耐磨性。
- ・特殊含油套筒的潤滑劑已得到改進，符合 NSF H1 標準，使其適用於食品加工機械。
- 與免加油鏈條相容。但是，其引腳長度比免加油鏈條的引腳長度要長。
請檢查附件尺寸，以及它們是否會與設備發生干涉。 - ·工作溫度範圍為-10°C~60°C。
尺寸
RS40～RS100
附件類型
A1, K1, SA1, SK1, EP
Lambda空心銷RS 型鏈
型號RS □□- LMCHP~
這是 Lambda規格的空心銷RS 鏈，銷上有孔，可用於連接各種附件。
- -空心銷特殊含油套筒，使其免加油即可長時間使用。
- ·採用符合NSFH1標準的潤滑油。也可以用於食品機械。
- ·工作溫度範圍為-10°C~150°C。
尺寸
RS40～RS80
附件類型
附件是
沒有。
BS Lambda附件鏈
這款免加油鏈條符合 ISO 606 B 系列標準，可直接取代現有的 BS 系列鏈條。我們還提供KF規格，適用於食品業和高溫環境。
BS Lambda附件鏈
型號RS□□B-LM~
免加油鏈條與 ISO606 標準 B 系列相容。
- ·通過採用椿本獨有的軸承材質、材料特性和潤滑油，成功地提高了磨損壽命。
另外，減少品質的極端差異，確立了能發揮穩定性能的規格。 - ·可以直接更換歐洲制造的設備上現有的BS係鏈條。
- - 在 08B 至 16B 的1列中使用了特殊形狀的銷軸，使得「簡單的切割和連接」成為可能。
- ·減少初期伸長:可大幅減少初期伸長，減少調整工時。
- ·採用符合NSFH1標準的潤滑油。也可以用於食品機械。
尺寸
RS08B～RS24B
附件類型
A1, K1, SA1, SK1, EP
BS Lambda附件鏈KF規格
型號RS□□B-LMCKF~
此免加油鏈條符合 BS 標準，可用於食品業和高溫區域。
- ·可在-10°C~230°C的高溫區使用。潤滑性能和磨損性能穩定。
- ·採用符合NSFH1標準的潤滑油。也可以用於食品機械。
- ·請使用BS滾子鏈 (ISO標準B系列) 用鏈輪。(按訂單生產品)
尺寸
RS08B～RS16B
附件類型
A1, K1, SA1, SK1, EP
Lambda RF型滾子鏈
Lambda RF型滾子鏈
型號RF□□B-LMC~
這是符合Lambda規格的射頻滾子鏈，適用於直接裝載運輸。它免加油即可實現運輸。
- - 一種帶有橢圓形鍊板的滾子鏈，適合將搬運物。
- ·採用符合NSFH1標準的潤滑油。也可以用於食品機械。
- ·鏈輪:RS鏈輪可用。
- ·工作環境溫度:-10°C至150°C
尺寸
RF35～RF100
附件類型
附件是
沒有。
在考慮和採用免加油鏈條時需要注意的幾點
- 1. 防止異物污染：如果鏈條與食物直接接觸，或有剝落的碎屑或磨損粉可能進入食物，請勿使用鏈條。
即使在食品以外的環境中，如果剝落的碎屑或磨損粉是一個問題，也請採取措施防止異物進入，例如安裝合適的蓋子。
鍍鎳製程不受《食品衛生法》或《工業安全與健康法》的監管，但如果您擔心鍍層剝落，請謹慎操作。 - 2. 關於產品油：根據使用條件，浸漬在套筒中的油可能會濺出。
由於製造原因，免加油鏈條上含有少量不符合 NSF H1 標準的油。
如果套筒中浸漬的油流失，套筒就會迅速缺油，導致磨損加劇，最終報廢。 - 3. 使用環境如果操作環境中存在灰塵或其他碎屑，產品可能會磨損，並比預期更早達到其使用壽命的終點。
請勿在含有化學物質、溶劑或脫脂劑的環境中使用該套筒，以免去除套筒中浸漬的油；也不要將其置於水中或真空環境中。
免加油鏈條未塗防銹油，因此請將其存放在遠離高溫、潮濕和灰塵的地方。 - 4. 設備側干涉檢查免加油鏈條的銷軸長度取決於內外鍊板的厚度以及是否使用毛氈密封圈。
這些銷軸比RS滾子鏈條的銷軸長，因此更換時請檢查是否會與設備發生干涉。
