塑膠模組鏈條WT151 5F-W/WT151 6F-W/WT151 5T-FW/WT151 6T-FW 型
- チェーンピッチ
15mm - 對於直線輸送
- 封閉型
- 開式
- 翼板型
- WT1510系列塑膠模組鏈條是替代扁平皮帶的理想選擇，現在新增了翼板型鏈條。
- 可傾斜搬運箱子、包裝箱、散裝物等
特性
-
·可根據用途選擇的翼板高度
我們有10mm和50mm的翼板高度，您可以考慮適合運輸條件的翼板高度。
註)10mm、50mm以外的翼板高度適用特殊型號。

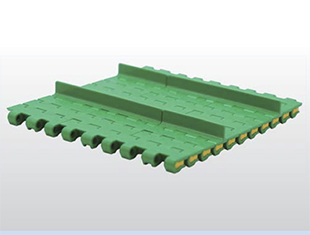

翼板高度10mm

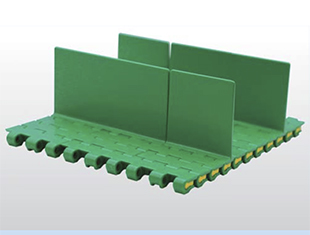

翼板高度50mm
-
·縮進0mm和25mm
用於在返回側用滾輪支撐鏈條。
交貨根據交貨條件，您也可以使用0mm縮進。
註意
1.縮進寬度25mm表示雙側縮進。

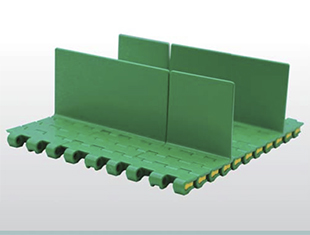

2.25mm以外的縮進對應特殊形狀。縮進0mm

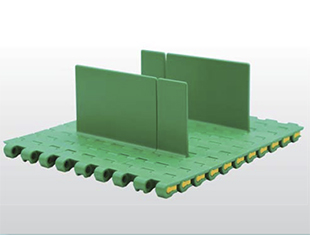

縮進25mm
-

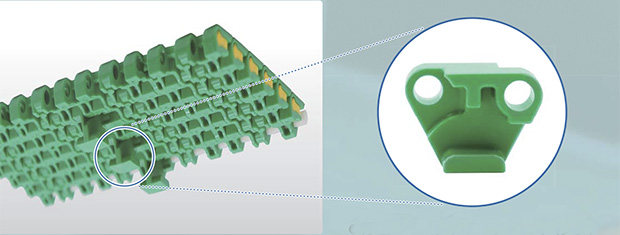

-防上浮附件(阻力板)可防止鏈條向上漂浮
WT1515T-FW 和 WT1516T-FW 型號採用防上浮附件(阻力板)防止鏈條向上浮起。
防上浮附件(阻力板)
-

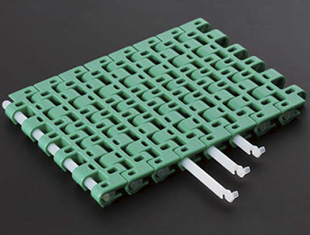

使用開槽銷可以使切斷&連接工作更加順暢。
鏈子寬度為50mm、100mm,採用了插頭與銷一體的“狹縫銷”。
鏈條易於切斷&連接，從而減少了鏈條安裝和維護所需的工作量。
也支持傳統的主機銷軸+插頭方式。
備註
1.高溫 (HTW) 規格、抗紫外線 (UVR) 規格不對應狹縫銷方式。
2、鏈條寬度150mm以上為本體銷軸+插頭固定方式。狹縫銷係統
主體銷+插頭固定方式
■用途
以下是本公司推薦的行業。
依據輸送能力（輸送速度）、搬運物（重量、形狀）、環境、應用等因素，可能無法使用本產品。
請將其用作選擇時的參考。
如有未記載的用途、條件，請咨詢本公司。
建議的行業/搬運物尺寸 (●:建議○:可用△:取決於搬運物條件)
| 搬運尺寸 (重量) |
行業 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 制罐 | 飲料 | 輪胎 | 機械零件關聯 | 物流 | 藥品 | 面包、食品 | 二次電池 | 半導體・ 太陽能電池板相關 |
|
| 大 | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| 中 | △ | △ | △ | ○ | △ | ○ | ○ | △* | △ |
| 小 | ○ | ● | △ | ● | ○ | ● | ● | △* | △ |

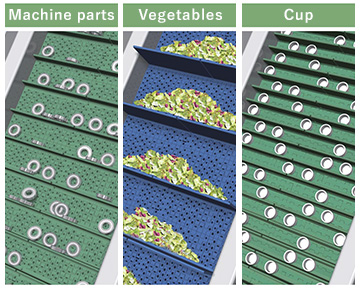

用途
- ■運輸機械部件
- ■蔬菜的搬運
- ■飲料容器的瓶蓋搬運
商品一覽表
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 15 | |||
|---|---|---|---|---|
| 用途 | 對於直線輸送 | |||
| 鏈型 | 封閉型 | 開式 | ||
| 翼板型 | ||||
| 本體鏈條規格 | - | |||
| 銷類型 | - | |||
| 銷軸材質 | - | |||
| 銷軸形狀 | - | |||
| 頂板厚度mm | - | |||
| 推桿材質 | - | |||
| 其他功能 | - | 帶防上浮附件(阻力板) | - | 帶防上浮附件(阻力板) |
| 形式 | WT1515F-W | WT1515T-F-W | WT1516F-W | WT1516T-F-W |
|
 |
 |
 |
|
| 鏈寬mm | 50～2300 | 100～2300 | 50～2300 | 100～2300 |
| 組織單位 | 每50mm | |||
產品目錄、使用說明書

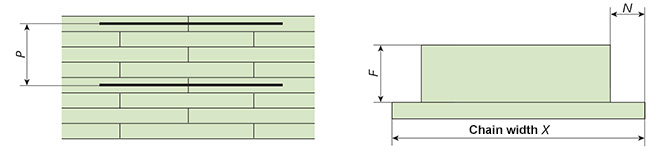

翼板尺寸
為了安裝翼板，請確定以下尺寸。
- ·翼板安裝間隔P (可從15mm開始安裝。)
- ·翼板高度F (請從10mm、50mm中選擇。)
- - 凹槽 N（用於支撐返回側滾子鏈條，25 mm）
- *當凹槽深度為 0 mm時，鏈條無法由返回側滾輪支撐。
