埋刮板輸送機用輸送鏈
- 一種用於在密閉箱內輸送粉粒體的流動傳送帶專用鏈。
- 以“Tsubaki Flow”為名，擁有眾多的採用業績和高超的技術。
- 有水平流動、傾斜垂直流動、穀物流動傳送帶用的產品陣容。
- 套筒、滾子經過特殊硬化處理，提高了耐磨損性的FA規格也很齊全。
產品目錄、使用說明書
功能和附件
- - 流體輸送機在密封的容器中輸送粉末和顆粒狀物料，因此搬運物散料 (不可數)。
- ・根據我們豐富的經驗和良好的業績記錄，我們可以根據運輸類型（如水平流、傾斜垂直流、穀物流）和搬運物，推薦並提供最合適的附件。
- -附件材料為標準碳鋼，但也可製造不銹鋼材質。
我們將根據搬運物的特性，提出最適合的主體材料規格。詳情請與我們聯絡。 - ・附件類型如下圖所示。更多資訊請查看產品清單中的產品詳情頁面。

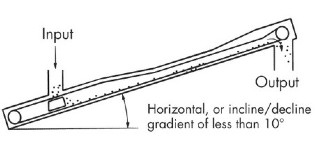

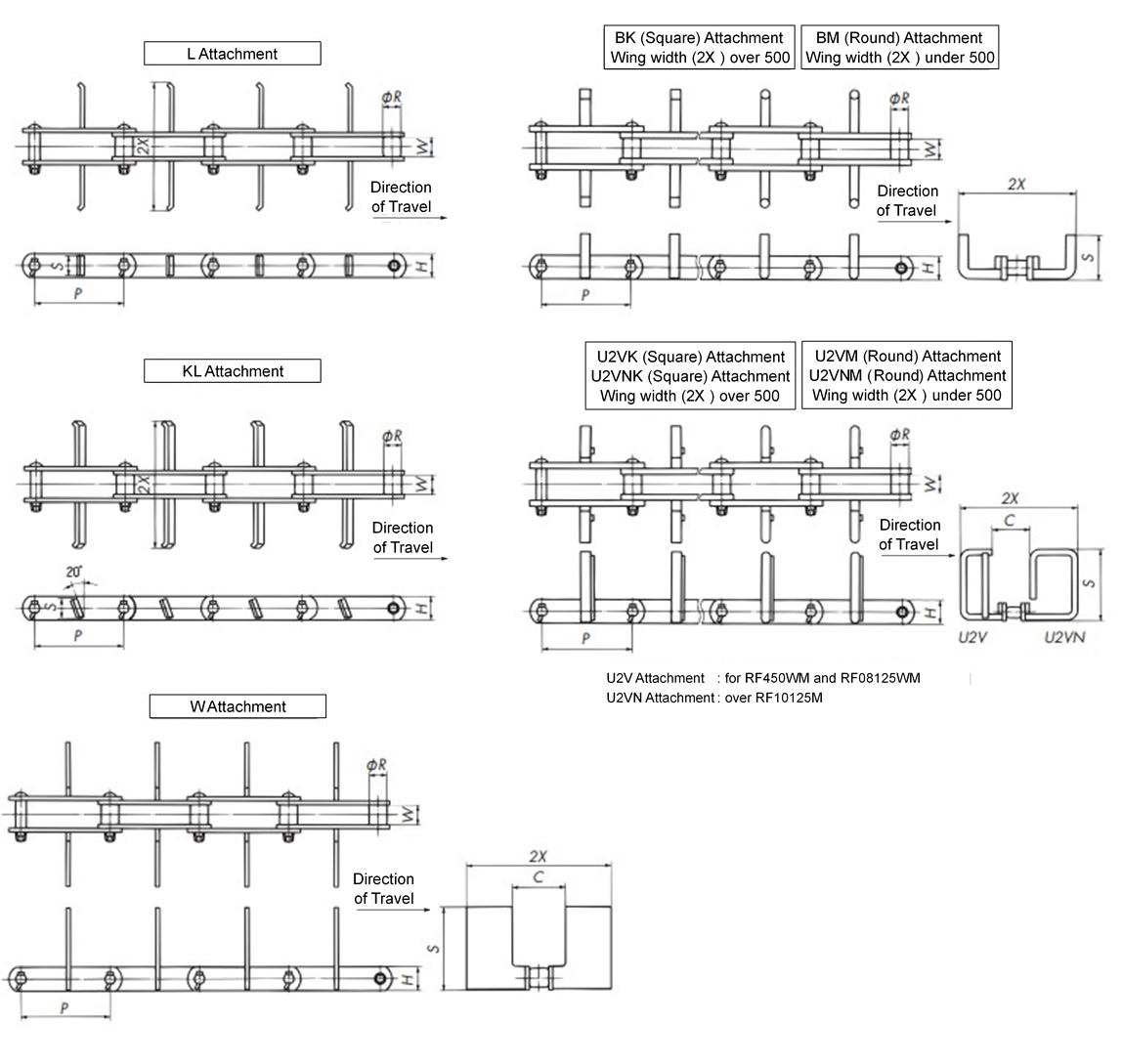

水平輸送機鏈條附件類型
- -附件材質為標準碳鋼，但也可依需求製造不銹鋼材質。
- ・標準鏈體材料為DT規格和AT規格規格，但也可根據搬運物的性質選擇其他鏈條規格。
- ・就價格和交貨期時間而言，我們推薦 W附件，而不是 U2V 和 U2VN附件。
當每隔兩個鏈節安裝一個流量附件時，通常會將其安裝內鏈節上。
在這種情況下，附件格式將以 RL 結尾（例如，2LKL45RL）。

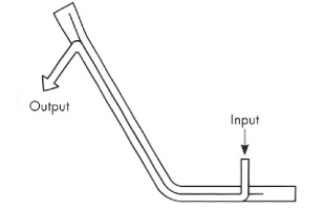

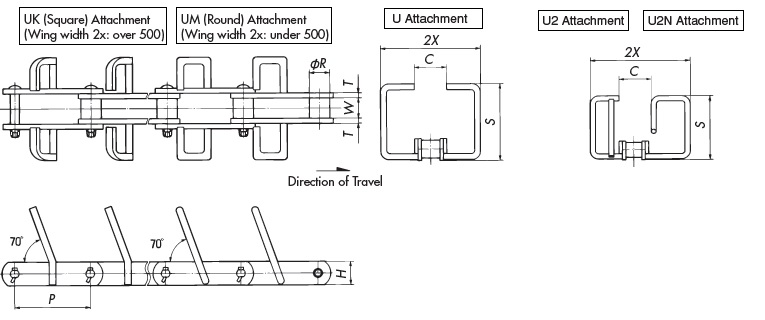

用於傾斜垂直流的輸送鏈附件類型
・附件類型和用途
- UM (圓形) :一般粉體輸送用
- 英國（方形）：用於輸送塊狀、粉狀或搬運物
- U2M (圓形)、U2NM (圓形) —運輸效率高於UM
- U2K (方形)、U2NK (方形) —運輸效率高於英國
- -每隔兩個鏈節安裝流量附件時，通常會安裝內鏈節上。
- ・在這種情況下，附件格式將以 RL 結尾（例如 2LUM32RL）。
商品一覽表
*最大容許張力是根據我們的設計標準計算得出的值，即計算強度。除非另有規定，否則在選擇大型输送鏈條時應使用最大容許張力。
該數值因製造商而異，並非保證值。
※平均拉伸強度請咨詢本公司。
水平流動輸送鏈
| 尺寸 | 滾子 類型 |
節距 | 滾子 外徑 |
內鏈節 內寬 |
表殼 內寬 |
||||
|---|---|---|---|---|---|---|---|---|---|
| 125mm | 150mm | 200mm | 250mm | 300mm | Φmm | mm | mm | ||
| RF08W | M | RF08125WM | --- | --- | --- | --- | 25.4 | 27 | 200 |
| RF10 | M | RF10125M | RF10150M | --- | --- | --- | 31.8 | 30 | 200/270 |
| RF12 | M | --- | --- | RF12200M | --- | --- | 38.1 | 37.1 | 350 |
| RF17 | M | --- | --- | RF17200M | RF17250M | --- | 44.5 | 51.4 | 350/450 |
| RF26 | M | --- | --- | RF26200M | --- | --- | 50.8 | 57.2 | 410 |
| N | --- | --- | --- | RF26250N | RF26300N | 450/580 | |||
| RF36 | M | --- | --- | --- | --- | RF36300M | 57.2 | 66.7 | 580 |
| N | --- | --- | --- | --- | RF36300N | ||||
| 尺寸 | 滾子 類型 |
節距 | 滾子 外徑 |
內鏈節 內寬 |
表殼 內寬 |
|
|---|---|---|---|---|---|---|
| 101.6mm | 152.4mm | Φmm | mm | mm | ||
| RF450W | M | RF450WM | --- | 25.4 | 27 | 150 |
| RF6205 | M | --- | RF6205M | 38.1 | 37.1 | 270 |
