塑膠模組鏈條WT3109-W 型
- チェーンピッチ
31.75mm - 對於直線輸送
- 封閉型
- 最適合載人輸送機WT3100系列
- 可用於低地板型載人輸送機 (輸送機高度250mm以下)
特性
-
·可支持低地板型 (輸送機高度最小220mm) 輸送機
建議條件：鏈條寬度 1200 mm或以下，機長30 m或以下，負載 100 kg/m或以下。
非常適合於僅搬運工人和工具臺車的輕載運送機。

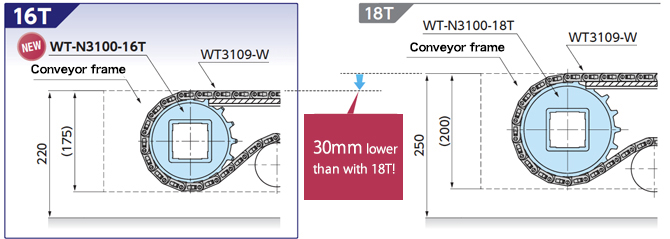

WT3109-W型低床輸送機剖面圖 (參考示例)
註)為了實現低地板輸送機 (輸送機高度最小220mm)，不僅需要考慮鏈條，還需要考慮框架強度等。因此，建議在上述使用條件下使用。
-

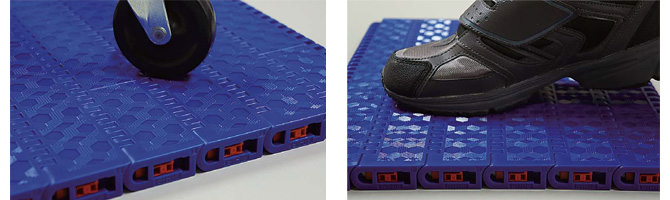

·鏈子上面的特殊凹凸，發揮防滑效果
鏈子上面的作業不易打滑，不易卡住。
-

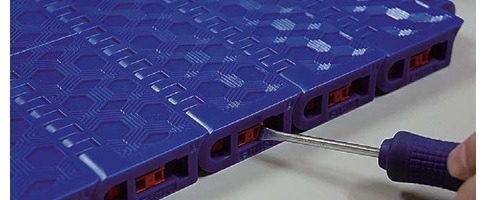

·採用滑動式插頭防止銷軸脫落
鏈條切斷&連接拼接很容易，可以進行部分鏈條更換，減少維護時間。
注意：在考慮使用此鏈條和適用鏈輪時，請確認使用條件（應用、搬運物、機長、大氣、速度、溫度等）並與我們聯繫。
■用途
以下是本公司推薦的行業。
依據輸送能力（輸送速度）、搬運物（重量、形狀）、環境、應用等因素，可能無法使用本產品。
請將其用作選擇時的參考。
如有未記載的用途、條件，請咨詢本公司。
建議的行業/搬運物尺寸 (●:建議○:可用△:取決於搬運物條件)
| 搬運尺寸 (重量) |
行業 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 制罐 | 飲料 | 輪胎 | 機械零件關聯 | 物流 | 藥品 | 面包、食品 | 二次電池 | 半導體・ 太陽能電池板相關 |
|
| 大 | △ | △ | ○ | ● | ● | △ | △ | △ | △ |
| 中 | △ | △ | ○ | ● | ● | △ | △ | △ | △ |
| 小 | △ | △ | ○ | ○ | ○ | △ | △ | △ | △ |
用途
- ■載人輸送機(human conveyor)
- ■平板車搬運
商品一覽表
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 31.75 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 封閉型 |
| - | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | - |
| 形式 | WT3109-W |
|
|
| 鏈寬mm | 300～ |
| 組織單位 | 每100mm |
