U系列電動缸

產品圖片
  • 實現了小型輕量化的額定推力6噸以上的電動氣缸。
  • 電動缸在保持與傳統 T 系列相同容量的同時，成功實現了更小的尺寸、更輕的重量和更高的性價比。
  • ·額定推力:58.8~490kN
  • ·公稱速度:6.5~52mm/s

特性

橫幅圖片

  • ·輕量、小巧

    由於新開發的高性能滾珠絲桿和強化軸承，與上一代產品（T系列）相比，我們成功地將總長度縮短了10%，重量減輕了35%。小巧的尺寸和輕巧的重量使得液壓缸的更換更加便利。

  • ·豐富的產品系列

    將額定推力擴大到50噸，可輕松更換內徑Φ250mm級別的油壓缸。

  • ·更高的性價比

    除了透過縮小零件尺寸和減輕重量來降低與傳統產品相比的成本外，電動缸採用電力驅動，這意味著它比液壓式動力缸更節能，並顯著降低了能耗。

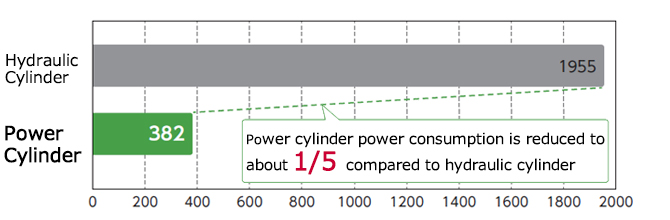

    [與液壓缸的電力使用量比較]

    每臺設備每年的用電量 (kWh/年)

    每臺設備每年的能耗

液壓缸推力的簡單計算
（下面提供了將液壓缸輸出轉換為電動缸推力的近似公式。）

各類型 (保護裝置) 的使用和構造

根據安全機構的不同，準備了兩種類型。

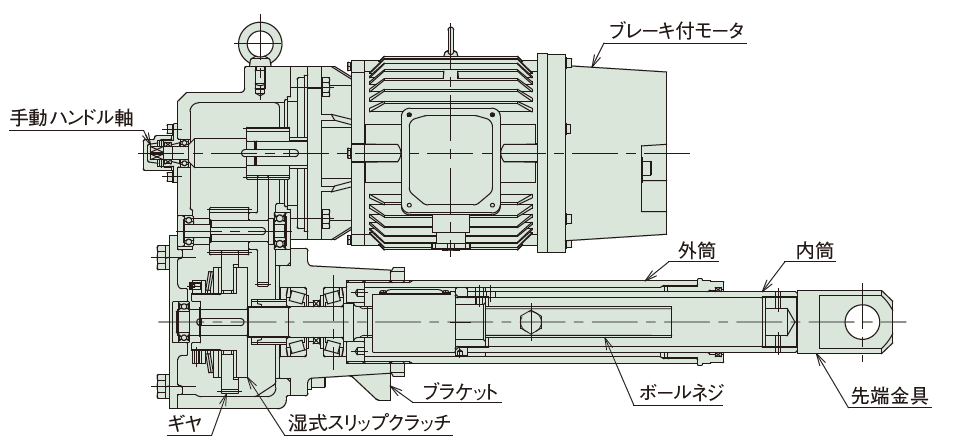

  • ・B型（濕式滑動離合器）

    減速段的螺桿軸端內建濕式滑動離合器。

    採用特殊襯裡，在超負荷時發揮保護功能。

    特殊的內襯設計可在行程中提供保護。

    結構圖

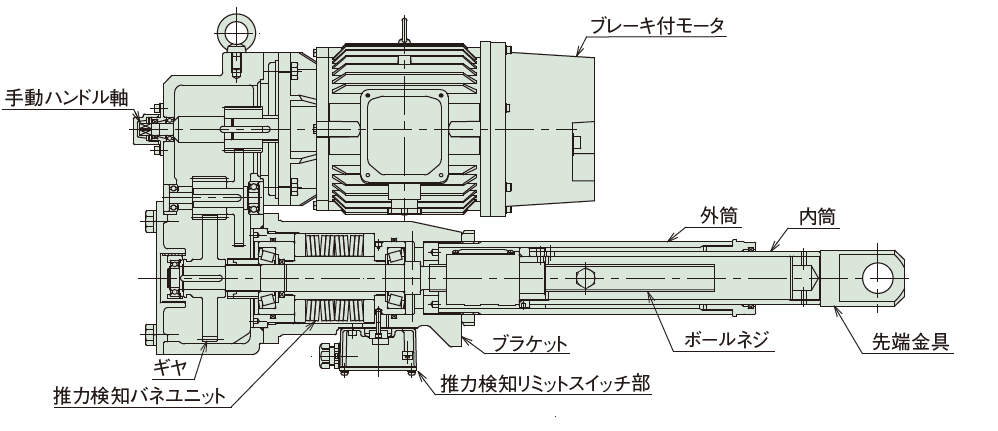

  • ・C型（推力檢測裝置）

    支架內置推力檢測彈簧單元。

    在停止按壓 (吸引) 或超負荷時需要電氣信號時可發揮效果。

    在停止過程中，當負載側過載或行程轉移時，也會輸出電信號。

    ※特別是受到衝擊作用時，內置的彈簧可吸收撓性衝擊負荷。

    結構圖

    *50噸推力檢測裝置不能用於常規的推（拉）停止操作。請將其用作安全裝置。

標準型號列表

型號 額定推力
N
{kgf}		 公稱速度
50/60Hz
mm/s		 電機容量
kW		 手動軸每轉行程的
桿行程
mm		 桿旋轉力
N・m
{kgf・m}		 公稱行程
mm
LPUB6000
LPUC6000		 S 58.8k
{6000}		 6.5/7.8 0.75 1.0 124
{12.7}		 500, 1000
*1500
L 18/22 1.5 0.7
M 26/31 2.2 1.0
H 42/50 3.7 1.7
LPUB8000
LPUC8000		 S 78.4k
{8000}		 10/12 1.5 1.2 166
{17.0}		 500, 1000,
1500
L 20/24 2.2 0.8
M 30/36 3.7 1.2
H 43/52 5.5 1.7
LPUB12000
LPUC12000		 L 117k
{12000}		 10/12 2.2 1.2 333
{34.0}		 500, 1000,
1500, *2000
M 18/22 3.7 2.2
H 30/36 5.5 1.2
LPUB16000
LPUC16000		 L 156k
{16000}		 14.5/17.5 3.7 1.7 444
{45.3}		 500, 1000,
1500, 2000
M 20/24 5.5 2.3
H 30/36 7.5 1.2
LPUB22000
LPUC22000		 L 215k
{22000}		 14.5/17.5 5.5 2.9 915
{93.5}		 500, 1000,
1500, 2000
M 20/24 7.5 3.2
H 30/35 11 3.5
LPUB32000
LPUC32000		 L 313k
{32000}		 10/12 5.5 2.1 1109
{113}		 500, 1000,
1500, 2000
M 15/18 7.5 2.4
H 20/24 11 2.4
LPUB50000
LPUC50000		 L 490k
{50000}		 8/10 7.5 0.3 2166
{221}		 500, 1000,
1500, 2000
M 12/14 11 0.5
H 16/19 15 0.6

※速度表示電機同步旋轉速度時的值。

※*標記行程時，額定推力有限。

如果從T系列更換

我們提供“U系列N規格”，其安裝尺寸與T系列相符。與傳統型號相比，N規格可將滾珠絲桿的預期走行距離提高三倍以上，有助於減少油缸更換頻率。

型號表示例:LPUB6000L N 5VT1LPJ-TK

※N:N規格 (替換T系列用) ※請在末尾填寫“-TK”。

※N規格對象機種有6000、8000、12000、16000尺寸。

產品目錄、使用說明書

電機規格

容量 0.75kW～3.7kW 5.5kW～15kW
形式 全閉自冷形帶煞車 全閉外扇形，附煞車
輸出 參照標準機型一覽
極數 四極
電源 電壓 200V/200V/220V
頻率 50Hz/60Hz/60Hz
額定時間 30分鐘額定 連續額定
耐熱等級 B
保護結構 全閉屋外形（IP55）

有關馬達選項，請參閱此處。

型號表示例

LPU B 6000 L 5
｜
系列名稱
電動缸
U系列		 ｜
｜
｜
｜
｜
｜
｜
｜
｜		 |
額定推力
6000:58.8kN{6000kgf}
8000:78.4kN{8000kgf}
12000:117kN{12000kgf}
16000:156kN{16000kgf}
22000:215kN{22000kgf}
32000:313kN{32000kgf}
5萬:490kN{5萬 kgf}		 ｜
｜
｜
｜
｜
｜
｜
｜
｜		 |
公稱行程
5:500mm
10:1000mm
15:1500mm
20:2000mm
類型
B：濕式滑動離合器
C：推力檢測裝置類型		 公稱速度
S、L、M、H
實際速度
請參照
詳細信息。

■椿本型號導航

選擇型號:

查看產品詳細信息

*要生成正確的格式編號，請按從左到右的順序選擇項目。

系列 類型 額定推力 公稱速度 行程

LPU













類型

B：內建濕式滑動離合器作為過載保護裝置。

C：配備推力檢測裝置。

額定推力

是能夠動作的額定推力。

公稱速度

電機同步轉速時的氣缸工作速度。

各機型的速度值請參照詳細信息。

公稱行程

動作部的行程距離。根據推力不同，制作範圍也不同。

電機規格

Z:支持變頻器驅動。

V:電源的電壓及頻率為400/400/440V、50/60/60Hz。

V1:電源的電壓及頻率為380V、50Hz。

V2:電源的電壓及頻率為380V、60Hz。

V3:電源的電壓及頻率為415V、50Hz。

V4:電源的電壓及頻率為460V、60Hz。

T1:對應耐熱等級F 40°C。

T2:對應耐熱等級F 60°C。

T3:對應耐熱等級F 80°C。

T4:對應耐熱等級H 80°C。

N:CE規格。

N2:符合UL規格。

N3:CCC規格。

D:耐壓防爆設計。

A:無電機的適配器規格。

選項符號

L:附帶行程調整外部LS2個。

L3:附帶行程調整外部LS3個。

K2:包含兩個用於檢測行程位置的微動開關。

K4:4個內置微動開關，用於檢測行程位置。

P:內置檢測行程位置的電位器。

R:附帶輸出行程移動信號的旋轉編碼器。

C：配有U型夾具。
不能與位置偵測選項 K2、K4、P 和 R 同時安裝。

U：附 U 型先端金具。

J:帶防塵罩。

※準備了對應以下電壓的選項。

關於可選的型號，請在這裡確認。

產品型號列表

※單擊形狀編號以顯示詳細信息。全部開啟 全部關閉

額定推力58.8kN{6000kgf} (型號LPUB6000~・LPUC6000~)

額定推力78.4kN{8000kgf} (型號LPUB8000~・LPUC8000~)

額定推力117kN{12000kgf} (型號LPUB12000~・LPUC12000~)

額定推力156kN{16000kgf} (型號LPUB16000~・LPUC16000~)

額定推力215kN{22000kgf} (型號LPUB22000~・LPUC22000~)

額定推力313kN{32000kgf} (型號LPUB32000~・LPUC32000~)

額定推力490kN{5萬 kgf} (型號LPUB5萬~・LPUC5萬~)

液壓缸簡易推力計算

・下面給出了將液壓缸輸出轉換為近似電動缸推力的公式。

液壓缸簡易推力計算

特殊響應

·可以根據客戶的使用條件進行特殊處理。

防轉規格，防粘對策，防塵罩特殊等特殊對策請點擊這裡
