液壓缸簡易推力計算

・下面給出了將液壓缸輸出轉換為近似電動缸推力的公式。
・此計算公式僅為粗略估算，僅供參考。如需更詳細的計算方法，請與我們聯絡。


·請輸入油壓缸規格，然後按計算執行按鈕。

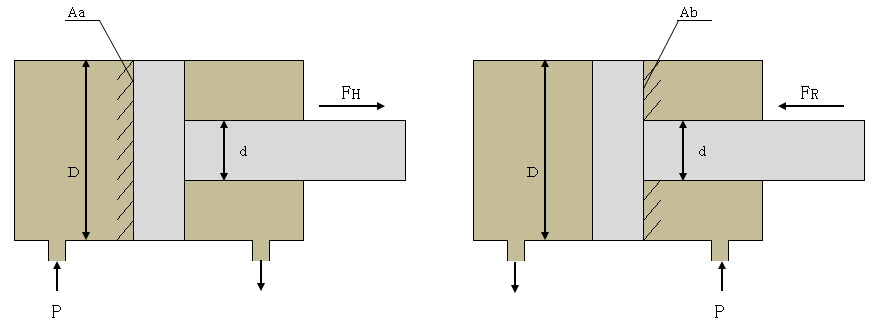

押し時引き時
氣缸內徑D: mm 壓側承重面積Aa: mm2
活塞桿直徑d: mm 拉側承重面積Ab: mm2
工作壓力P (註1) : Mpa
油壓效率 (註2) :

計算執行

註1
請輸入1Mpa以上的數值。

註2
油壓效率是指油壓缸的理論輸出與實際施加於油缸的負荷負荷之比。
油壓效率以下列值為基準，但最終數值請客戶自行決定後輸入。
・低速運行 (50mm/秒以下) :0.5~0.8
・中速運行 (51~250mm/秒) :0.35~0.5
・高速運行 (251mm/秒以上) :0.25~0.35


・將液壓缸輸出的計算結果轉換為近似的電動缸推力。

按壓時換算推力 (FH) = × × × 10-3　= kN, kgf
拉時換算推力 (FR) = × × × 10-3　= kN, kgf

用電動缸代替液壓缸的優點（電動缸）

通過節能提高性價比、提高維護性、提高清潔性等，有各種各樣的優點。

詳細內容請參照油壓式的更換導向。

與計算推力對應的電動缸

選定時

  • ・此選擇結果未考慮慣性比。最終選擇時，必須查閱產品目錄中的型號清單或技術資料中「選擇注意事項」部分所列的其他要點。
  • ・一覧に該当シリーズがない場合は、別途ご相談ください。特殊仕様として対応できる場合もございます。推力算出の結果とその他ご使用条件をご送付いただけましたら選定いたします。

使用時 (與油壓缸的不同點)

關閉氣缸時，請註意以下幾點。

  • ·圓柱體內部的行程端部無法固定。(Eco系列CDS類型可以)
系列 推力 速度
mm/s		 行程
mm		 馬達 容許
啟動頻率
次/min		 戶外使用 停止按壓 (吸附)
可否		 產品資訊
kN kgf 電源 容量
F系列 0.1 ～ 6.00 10.2 ～ 612 8 ～ 54 50 ～ 600 DC 29W, 160W 2 已啟用 推 (拉) 不能停止

詳細信息
12 / 24V
環保系列
CDS款式		 0.25 ～ 1.00 25.5 ～ 102 90 ～ 200 100 ～ 600 AC 3Φ 50W, 90W 2 ～ 15 不可使用 按壓 (吸附) 可停止
筆劃末端可固定
​

詳細信息
200V級
G系列 0.7 ～ 3.00 71.4 ～ 306 25 ～ 240 100 ～ 1200 AC 3Φ 0.1 ～ 0.4kW 10 已啟用 A款
B款		 C款

詳細信息
200/400V級 停止按壓 (吸附)
無法		 固定 (吸附) 停止
可
環保系列
伺服款式		 0.15～15 15.3~1530 30~333 200~1000 ​
可安裝所需的伺服馬達		 15 不可使用 推 (拉) 不能停止

詳細信息
T系列 2.45 ～ 39.2 250 ～ 4000 9 ～ 120 200 ～ 1500 AC 3Φ 0.1 ～ 3.7kW 4 ～ 5 已啟用 B款 C款

詳細信息
200/400V級 停止按壓 (吸附)
無法		 固定 (吸附) 停止
可
蝸桿系列 49 ～ 490 5000 ～ 50000 5 ～ 72 200 ～ 2000 AC 3Φ 0.4 ～ 11 1 已啟用 推 (拉) 不能停止

詳細信息
200/400V級
U系列 58.8 ～ 490 6000 ～ 50000 6.5 ～ 52 500 ～ 2000 AC 3Φ 0.75 ～ 15kW 2 ～ 4 已啟用 B款 C款

詳細信息
200/400V級 停止按壓 (吸附)
無法		 固定 (吸附) 停止
可
