束帶夾
- 用於將工件固定到傳送帶上以及連接長皮帶“安裝支架”
- 現在它已成為標準庫存產品，使用起來更加方便了。
請將「椿本皮帶夾」與椿本時規皮帶和時規皮帶輪搭配使用。
特性
- *標準庫存品:庫存、即時交貨，馬上就能拿到。
- *已加工孔:已加工安裝孔，購買後可立即使用。
- *無孔加工品:可根據客戶的安裝方法追加加工，提高了自由度。
- * 產品種類繁多：除了標準寬度的時規皮帶（P5M、P8M）外，我們還在無孔產品系列中增加了 40/60mm 寬度的皮帶。
產品目錄、使用說明書
皮帶扣使用示例

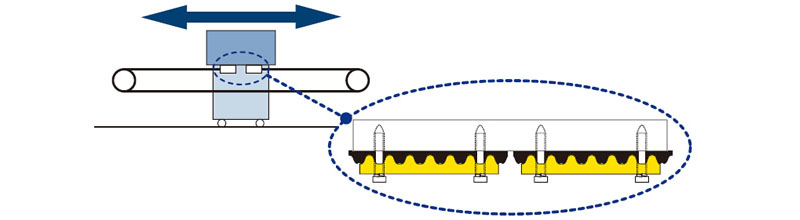

1.固定往復運動工件
單擊放大
2. 作為長皮帶的固定端
單擊放大
型號表示例
| BDCP | - | P5M | 10 | N |
| | 皮帶夾 |
| 種類 |
| 使用皮帶寬度 |
| | N:無安裝孔 無標記:有安裝孔 |

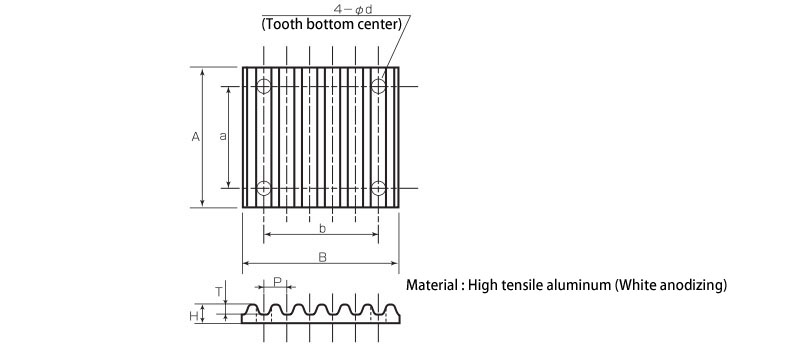

尺寸、標準價格、交貨期
單擊放大
| 型號 | 種類・ 間距 |
適用 皮帶寬度 mm |
寬度 A |
長度 B |
全厚 H |
齒寬 T |
安裝孔 間距 a |
安裝孔 間距 b |
安裝 孔徑 d |
齒形 齒距 P |
DXF圖形 3D CAD數據 |
價格 | 交貨期 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BDCP-P5M10 | P5M | 10 | 27 | 35 | 6 | 1.90 | 16 | 25 | 4.5 | 5.00 | DXF・3DCAD | お問合せください | お問合せください |
| BDCP-P5M10N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P5M15 | 15 | 32 | 21 | 25 | 4.5 | DXF・3DCAD | お問合せください | お問合せください | |||||
| BDCP-P5M15N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P5M20 | 20 | 37 | 26 | 25 | 4.5 | DXF・3DCAD | お問合せください | お問合せください | |||||
| BDCP-P5M20N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P5M25 | 25 | 42 | 31 | 25 | 4.5 | DXF・3DCAD | お問合せください | お問合せください | |||||
| BDCP-P5M25N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P8M15 | P8M | 15 | 34 | 54 | 8 | 3.00 | 22 | 40 | 5.5 | 8.00 | DXF・3DCAD | お問合せください | お問合せください |
| BDCP-P8M15N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P8M20 | 20 | 39 | 27 | 40 | 5.5 | DXF・3DCAD | お問合せください | お問合せください | |||||
| BDCP-P8M20N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P8M25 | 25 | 44 | 32 | 40 | 5.5 | DXF・3DCAD | お問合せください | お問合せください | |||||
| BDCP-P8M25N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P8M40N | 40 | 60 | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||
| BDCP-P8M60N | 60 | 80 | - | - | - | DXF・3DCAD | お問合せください | お問合せください |
