咬合式鏈條傳動裝置​

產品圖片
  • 前所未有的高速、高頻次、低地板、長壽命驅動器
  • 咬合式鏈條傳動裝置是一種透過像拉鍊一樣將兩條鏈相互連接起來來執行線性運動的執行器。
  • 與傳統的直線作動機相比，緊湊的機身設計實現了巨大的空間節省。
  • 它對應於高速和高頻次操作，並且還可以進行高精度的多點停止。
  • 與油壓、空壓氣缸相比，可大幅降低耗電量，為節能做出贡獻。
  • 可對應最大推力38.2kN/最大行程5000mm的中、大型尺寸。
  • 了解更多信息
  • 也有驅動部一體型的產品。
  • 帶 戟齒輪減速機 帶 伺服馬達用 TERVO 減速機

橫幅圖片

橫幅圖片

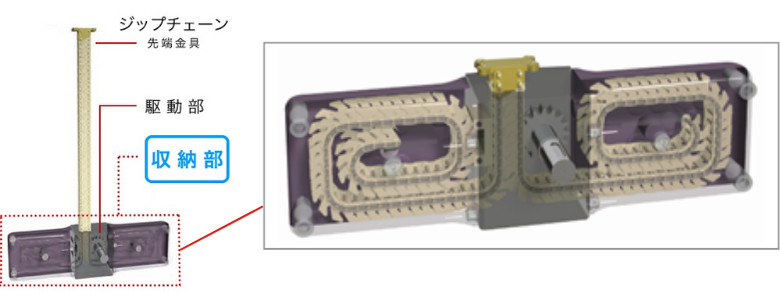

結構

先端金具：與Zip Chain集成，可透過向上推或懸掛的方式安裝。

驅動單元：我們獨特的鏈輪和Zip Chain在一起，有效率地傳遞動力。

收納部:鏈條滑動部實現了在光滑且緊湊的鏈盒中收納。

特性

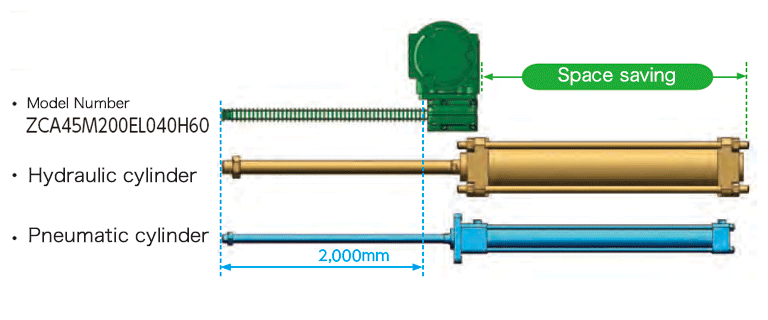

緊湊

鏈盒的高度相對於行程約為1/10,是低地板，通過與驅動部一體化，變得更加緊湊，可以設置在狹窄的空間。

ストロークに対し最大90%低床化

高速

高速運行時最大可實現1000mm/sec。
超過螺絲式及油、空壓式氣缸的速度。

最大速度1,000mm/sec

多點停止

使用伺服電機，可實現高精度多點停止和連續運行。

負荷時間率100%ED

長壽命

它具有優異的耐磨性，不會拉長鏈條，預計走行距離為 4,000 km。

期待走行距離4,000km

安裝方向自由

可按壓上、水平、懸掛等符合客戶需求的安裝方向自由安裝。

据付方向制限なし

清潔對策事例

·以下是清潔環境中採用的示例。

查看案例

·使用清潔兼容潤滑脂和清潔兼容防塵罩的內部灰塵測試數據在這裡。

下載資料

產品目錄、使用說明書

型號表示例

ZCA 35 K 050 E L 040 H 40 E4HC - J1F
|
系列		 |
尺寸
25
35
45		 ｜
｜
｜
｜
｜
｜
 ｜
｜
｜
｜
 |
安裝		 |
軸配置		 ｜
｜
 |
準雙曲面		 |
減速比		 |
安裝代號		 |
選項
|
電機容量009:90W 040:0.4kW
|
行程050:500mm 100:1000mm
｜
驅動單元
N：無驅動單元（請另行準備您所需的驅動單元。點擊此處查看減速機和小齒輪馬達）
M：帶戟齒輪減速機K：帶TERVO伺服馬達減速機

安裝

E D
頂壓安裝 水平安裝 吊裝

軸配置

驅動部 L:輸入軸標準 R:輸入軸反方向 T:輸入兩軸
N
M －
K －

選項

防塵罩 加脂板
J1:上提用、下吊用 J2:水平 F

單獨銷售選項

關於另售選項的詳細內容，請參閱各型號的詳細頁面。

安裝座 底面安裝座 罩蓋

■椿本型號導航

選擇型號:

查看產品詳細信息

*要生成正確的格式編號，請按從左到右的順序選擇項目。

系列 尺寸 驅動部 行程 安裝 軸配置 電動機容量 減速比 安裝代號
ZCA









電機支架部分
尺寸表

產品型號列表

無驅動部

*點擊型號即可查看詳細資訊。 （請另行準備所需的驅動單元。請點擊此處查看減速機和小齒輪馬達。）

尺寸 行程
mm		 安裝方法:E 安裝方法:D
軸配置 軸配置
L R T L R T
ZCA25 300 ZCA25N030EL ZCA25N030ER ZCA25N030ET ZCA25N030DL ZCA25N030DR ZCA25N030DT
500 ZCA25N050EL ZCA25N050ER ZCA25N050ET ZCA25N050DL ZCA25N050DR ZCA25N050DT
ZCA35 500 ZCA35N050EL ZCA35N050ER ZCA35N050ET ZCA35N050DL ZCA35N050DR ZCA35N050DT
750 ZCA35N075EL ZCA35N075ER ZCA35N075ET ZCA35N075DL ZCA35N075DR ZCA35N075DT
1000 ZCA35N100EL ZCA35N100ER ZCA35N100ET ZCA35N100DL ZCA35N100DR ZCA35N100DT
ZCA45 1000 ZCA45N100EL ZCA45N100ER ZCA45N100ET ZCA45N100DL ZCA45N100DR ZCA45N100DT
1500 ZCA45N150EL ZCA45N150ER ZCA45N150ET ZCA45N150DL ZCA45N150DR ZCA45N150DT
2000 ZCA45N200EL ZCA45N200ER ZCA45N200ET ZCA45N200DL ZCA45N200DR ZCA45N200DT
返回此頁面的頂部

伴有下戟齒輪減速機

*請使用型號導航查看詳細資訊。 什麼是戟齒輪減速機？

尺寸 電機
容量		 減速比 行程
mm		 安裝方法:E 安裝方法:D
軸配置 軸配置
L T L T
ZCA25 60W 40, 50,
60		 300 ZCA25M030EL006H ZCA25M030ET006H ZCA25M030DL006H ZCA25M030DT006H
500 ZCA25M050EL006H ZCA25M050ET006H ZCA25M050DL006H ZCA25M050DT006H
90W 10, 15, 20,
25, 30		 300 ZCA25M030EL009H ZCA25M030ET009H ZCA25M030DL009H ZCA25M030DT009H
500 ZCA25M050EL009H ZCA25M050ET009H ZCA25M050DL009H ZCA25M050DT009H
ZCA35 0.2kW 40, 50,
60		 500 ZCA35M050EL020H ZCA35M050ET020H ZCA35M050DL020H ZCA35M050DT020H
750 ZCA35M075EL020H ZCA35M075ET020H ZCA35M075DL020H ZCA35M075DT020H
1000 ZCA35M100EL020H ZCA35M100ET020H ZCA35M100DL020H ZCA35M100DT020H
0.4kW 10, 12.5,
15, 20,
25, 30		 500 ZCA35M050EL040H ZCA35M050ET040H ZCA35M050DL040H ZCA35M050DT040H
750 ZCA35M075EL040H ZCA35M075ET040H ZCA35M075DL040H ZCA35M075DT040H
1000 ZCA35M100EL040H ZCA35M100ET040H ZCA35M100DL040H ZCA35M100DT040H
ZCA45 0.4kW 60,
80,
100		 1000 ZCA45M100EL040H ZCA45M100ET040H ZCA45M100DL040H ZCA45M100DT040H
1500 ZCA45M150EL040H ZCA45M150ET040H ZCA45M150DL040H ZCA45M150DT040H
2000 ZCA45M200EL040H ZCA45M200ET040H ZCA45M200DL040H ZCA45M200DT040H
0.75kW 10, 12.5,
15, 20, 25,
30, 40, 50		 1000 ZCA45M100EL075H ZCA45M100ET075H ZCA45M100DL075H ZCA45M100DT075H
1500 ZCA45M150EL075H ZCA45M150ET075H ZCA45M150DL075H ZCA45M150DT075H
2000 ZCA45M200EL075H ZCA45M200ET075H ZCA45M200DL075H ZCA45M200DT075H
返回此頁面的頂部

包含伺服減速機TERVO

*請使用型號導航查看詳細資訊。 TERVO 伺服馬達減速機是什麼？

尺寸 電機
容量		 減速比 行程
mm		 安裝方法:E 安裝方法:D
軸配置 軸配置
L T L T
ZCA25 200W 5, 10,
15, 20		 300 ZCA25K030EL020H ZCA25K030ET020H ZCA25K030DL020H ZCA25K030DT020H
500 ZCA25K050EL020H ZCA25K050ET020H ZCA25K050DL020H ZCA25K050DT020H
ZCA35 400W 40 500 ZCA35K050EL040H ZCA35K050ET040H ZCA35K050DL040H ZCA35K050DT040H
750 ZCA35K075EL040H ZCA35K075ET040H ZCA35K075DL040H ZCA35K075DT040H
1000 ZCA35K100EL040H ZCA35K100ET040H ZCA35K100DL040H ZCA35K100DT040H
750W 5, 10,
15, 20		 500 ZCA35K050EL075H ZCA35K050ET075H ZCA35K050DL075H ZCA35K050DT075H
750 ZCA35K075EL075H ZCA35K075ET075H ZCA35K075DL075H ZCA35K075DT075H
1000 ZCA35K100EL075H ZCA35K100ET075H ZCA35K100DL075H ZCA35K100DT075H
ZCA45 400W 120 1000 ZCA45K100EL040H ZCA45K100ET040H ZCA45K100DL040H ZCA45K100DT040H
1500 ZCA45K150EL040H ZCA45K150ET040H ZCA45K150DL040H ZCA45K150DT040H
2000 ZCA45K200EL040H ZCA45K200ET040H ZCA45K200DL040H ZCA45K200DT040H
750W 20, 25, 30,
40, 50, 60,
80		 1000 ZCA45K100EL075H ZCA45K100ET075H ZCA45K100DL075H ZCA45K100DT075H
1500 ZCA45K150EL075H ZCA45K150ET075H ZCA45K150DL075H ZCA45K150DT075H
2000 ZCA45K200EL075H ZCA45K200ET075H ZCA45K200DL075H ZCA45K200DT075H
返回此頁面的頂部
×
(可以通過拖動來移動)

電機支架尺寸表

單位:mm

尺寸 安裝代號
不同馬達制造商
對應一覽表		 電動機支架尺寸
AD MA MB MC MD ML(min) MS MT
ZCA25K-020(200W) E4HC 50 □60 φ50G7 M5深度12 (PCD70) 5 30(25) φ14 M4
ZCA35K-040(400W)
ZCA45K-040(400W)		 E4HC 54 □60 φ50G7 M5深度12 (PCD70) 5 30(25) φ14 M4
G2HC □80 φ70G7 M6深度10 (PCD90)
ZCA35K-075(750W)
ZCA45K-075(750W)		 G5KC 63 □80 φ70G7 M6深度15 (PCD90) 5 40(30) φ16 M5
G5LC φ19
K2LC □130 φ110G7 M8深度13 (PCD145) φ19
