期待已久的空間擴展
咬合式鏈條傳動裝置
中號和大號
「高推力×長行程」顯著改變了垂直輸送方式
實現垂直搬運的“高功能化”“節省空間”
對於那些推力和行程不足或需要改進節拍時間的用戶，從 2022 年秋季開始，我們將提供推力和行程範圍顯著擴大的中型和大型咬合式鏈條傳動裝置。

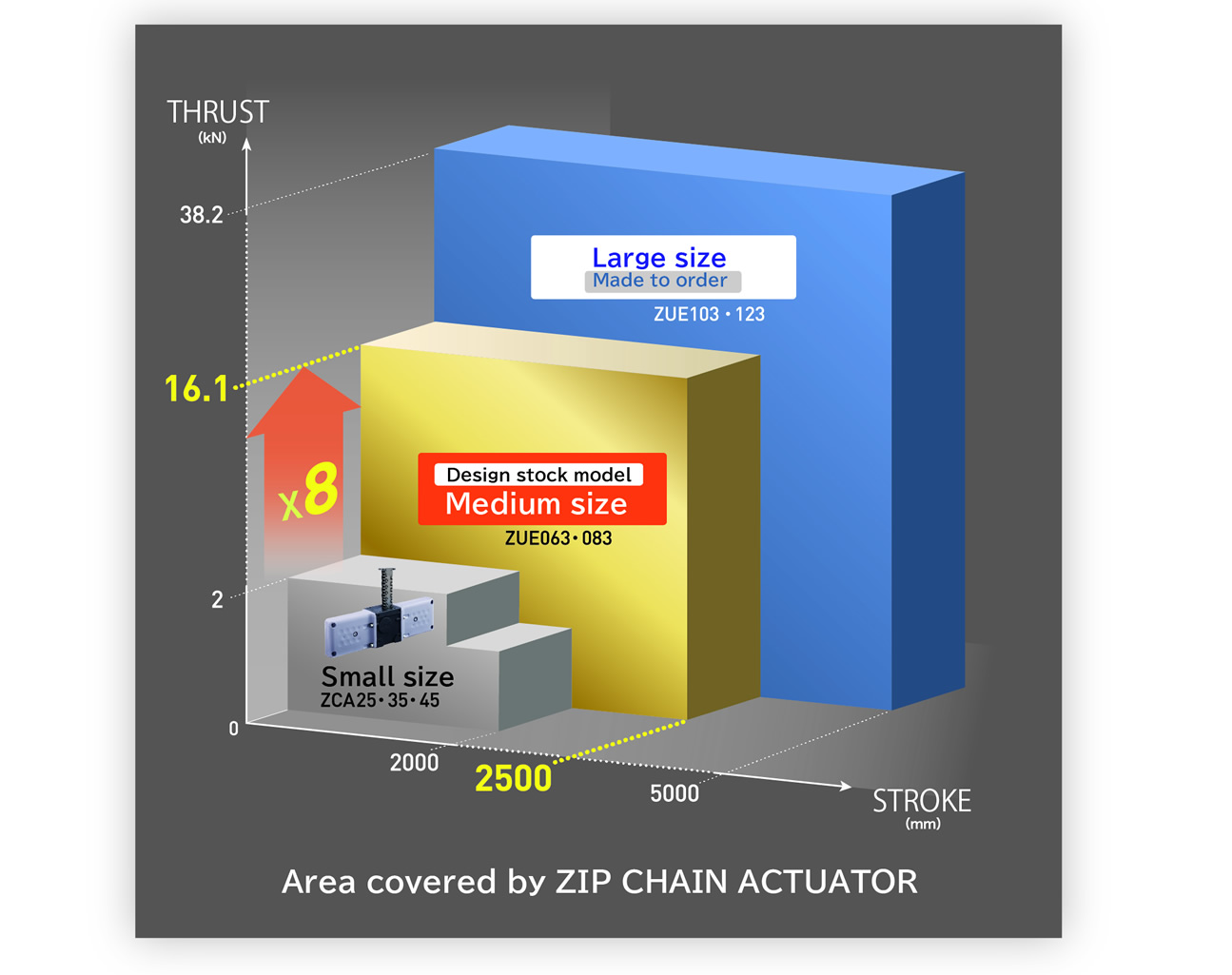

推力範圍擴大至 38.2 kN，行程擴大至 5000 mm。此外，還可實現高速、高頻運行，最大速度可達 1000 mm/s，負荷時間率可達 100% ED。
咬合式鏈條傳動裝置功能越來越強大，能夠實現更複雜的裝置功能。
即使支持範圍擴大，仍可節省空間

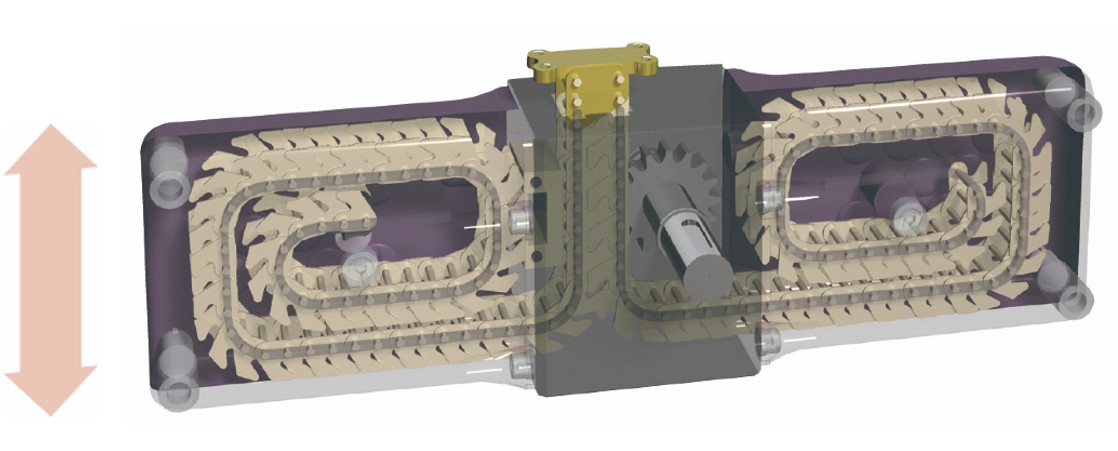

鏈條收納緊湊，收納盒的高度實現了相對於行程約85%的低地板。
低地板化
約
85
%
高速運行最大1000mm/s
負荷時間率100%ED
預期壽命100萬次往返以上
可實現高控制性、多點停止
輕松維護&長壽命
節能
中大尺寸規格介紹
中型尺寸
中形尺寸根據您的用途，根據推力和行程，備有2種尺寸可供選擇的設計款型。
中型尺寸設計表模型編號顯示示例
※可以橫向滾動
| ZUE | 063 | 1 | N | 20 | E | L | -TK |
| | 系列 |
| 尺寸 063 083 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ |
｜ ｜ |
| TK:特殊形狀 |
| | 軸配置L:左R:右 |
|||||||
| | 安裝姿勢E:上推 |
|||||||
| | 行程 12:1200mm 16:1600mm 20:2000mm 25:2500mm (※僅ZUE083) |
|||||||
| | 驅動部N:無驅動部 |
|||||||
| | 軸類型1:單驅動器2:雙驅動器 |
|||||||

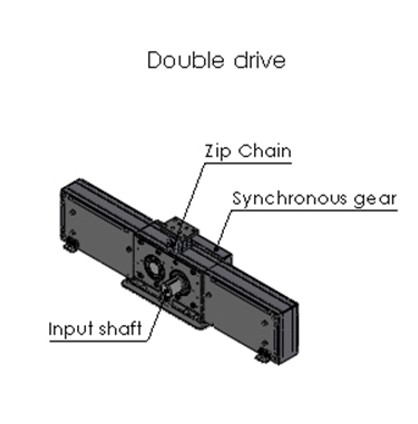

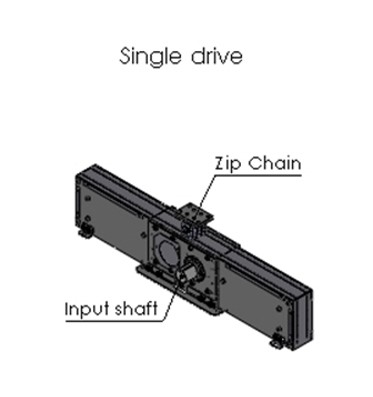

軸類型
| 單驅動器 | 雙驅動器 |
|---|---|
 |
 |
 |
 |
軸配置
| L | R |
|---|---|
 |
 |
中形尺寸設計毛坯模型・主要尺寸
※可以橫向滾動
| 形式 | 容許推力 kN |
行程 mm |
約質量 kg |
尺寸 mm |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 單人 兜風 |
雙重 兜風 |
單人 兜風 |
雙重 兜風 |
A | B | C | D | E | |||
| ZUE | 063 | 6.7 | 10.1 | 1,200 | 90 | 100 | 1,120 | 203 | 305 | Φ55 | 125 |
| 1,600 | 100 | 110 | 1,380 | ||||||||
| 2,000 | 120 | 130 | 1,650 | ||||||||
| 083 | 10.7 | 16.1 | 1,200 | 140 | 170 | 1,210 | 236 | 350 | 單驅動器:Φ55 雙驅動器:Φ65 |
162 |
|
| 1,600 | 160 | 190 | 1,480 | ||||||||
| 2,000 | 190 | 220 | 1,760 | ||||||||
| 2,500 | 220 | 250 | 2,100 | ||||||||
中形尺寸的下述規格也將進行探討。
請與本公司聯係。
- 1) 懸掛規格
- 2) 側壓規格
- 3）附馬達減速機
- 4) 特殊行程 (100~3,000mm)

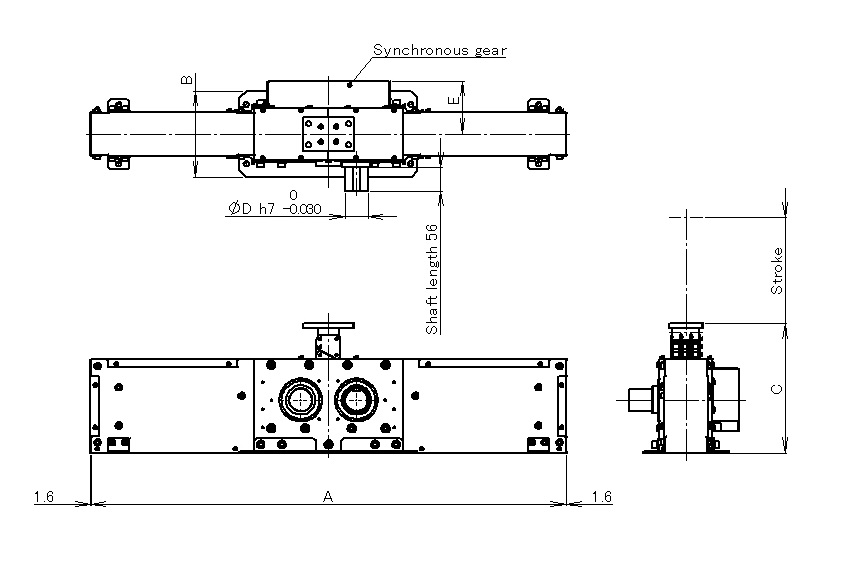

※本圖為雙驅動器規格圖。
單驅動規格沒有同步齒輪。
大尺寸
也支持最大推力38.2kN、最大行程5,000mm的大型尺寸。
詳情請咨詢本公司。
大尺寸推力衝程
| 形式 | 容許推力 kN |
最大行程 mm |
||
|---|---|---|---|---|
| 單人 兜風 |
雙重 兜風 |
|||
| ZUE | 103 | 16.3 | 24.5 | 4,000 |
| 123 | 25.7 | 38.2 | 5,000 | |
應用程序
汽車車架升降裝置
為以1分鐘1個來回以上的頻率升降的汽車生產線的生產進度做贡獻
AGV/AMR安裝與機器人吊掛
搭載在AGV·AMR上，通過升降機械人，可以擴大可動範圍

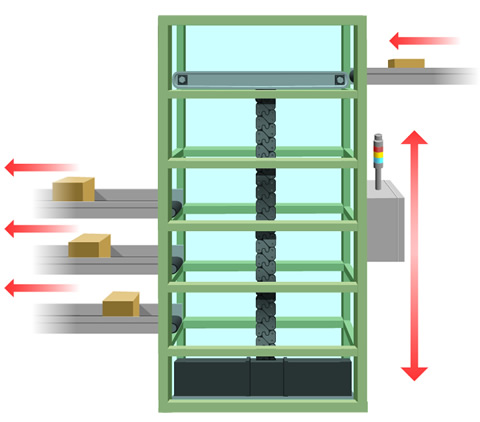

多級輸送機的分類搬運
通過高速升降將傳送帶搬運過來的工件分成多段，實現了縮短垂直搬運時間
托盤堆垛裝置
在托盤堆疊裝置中，通過支撐升降部的中心，可以簡化導軌框架。
關於選擇委托
如需選擇中型和大型咬合式鏈條傳動裝置尺寸，可索取技術規格表。
請填寫使用條款，並透過網站或您當地的經銷商與我們聯繫。
- 委托選定時，請事先註冊本網站的會員。
