產品資訊 大型輸送鏈條
大型输送鏈條可自由組合，以水平、垂直和傾斜等任意方向輸送物料。它們無需特殊材料即可承受高達約 200°C 的溫度，更高溫度下則採用耐熱鋼。此外，它們還具有耐腐蝕和耐水、耐化學性的特性，使其適用於廣泛的應用領域。
幾乎任何材料都可以運輸，從煤粉、水泥等粉狀材料到小麥、大豆等顆粒狀材料，再到礦石、岩石等塊狀材料，甚至重達數噸的產品，對可運輸的材料幾乎沒有任何限制。

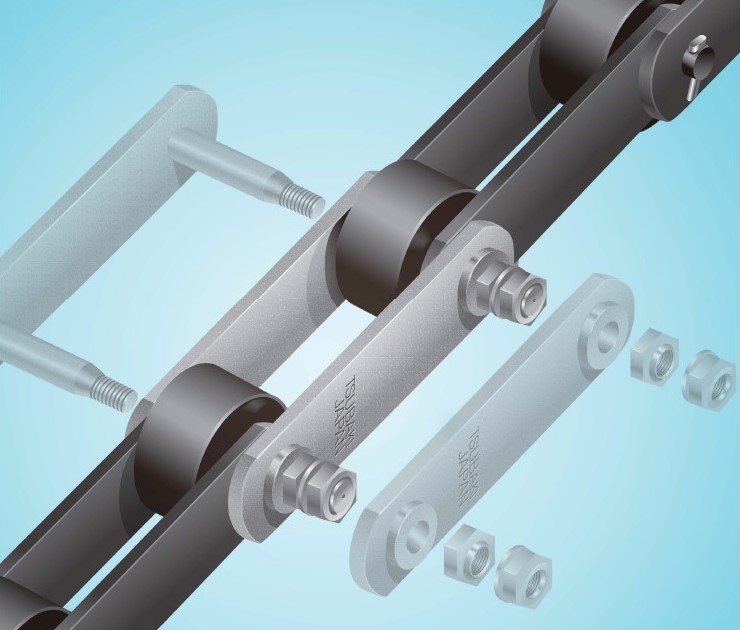

結構
*大型输送鏈條的總長度公差為±0.25%。
■鬆配合
組合軸和孔時，始終會出現間隙的配合。
孔公差帶完全位於軸(銷軸或軸套)公差軸上方的配合。
■壓入配合
組合軸和孔時，始終可以擰緊的配合。
孔公差帶完全位於軸(銷軸或軸套)公差帶下方的配合。
| 1.銷軸 (CP) | 2.套筒 (B) | |
|---|---|---|
| 銷軸最重要的功能是連接外鏈節內鏈節。與鍊板一樣，銷軸承受著鏈條在行進方向上的張力以及來自被輸送貨物在垂直方向上的反作用力。此外，當鏈條彎曲時，銷軸的外周會與套筒的內週滑動，造成磨損。銷軸是重要的強度部件，但同時也必須具有耐磨性。 | 軸套是鏈條與鏈輪嚙合時承受鏈條張力的強度構件，但主要作用是軸承構件。軸套的外周在滾子旋轉時與滾子的內周滑動而磨損，軸套的內周在鏈條彎曲時與銷的外周滑動而磨損。套筒內周的磨損直接表現為螺距伸長。 | |
| 3.滾子(R-R、F-R、S-R、M-R、N-R) | 4.板(PLP-A、PLP-B、BLP) | |
| 它與套筒鬆配合配合狀態。當它與鏈輪嚙合時，起到滾輪的作用，減輕對齒面的衝擊和磨損。行駛過程中它也能滾動，降低滾動阻力。 | 板主要在鏈條的行進方向上承受拉伸負荷，在直角方向上承受支撐搬運物的反作用力。鏈條彎曲時外鏈片和內鏈片滑動，嚙合鏈輪時與齒的側面滑動。一般來說，外鏈片有圓孔和缺孔。 | |
| 5.T銷 (T-PIN) | 6.附件 | |
 |
將銷軸壓入外鏈片後，插入T銷，彎曲以防止銷軸脫落。將T銷彎曲30°以上，或將其彎曲至T銷的一端在板的寬度內。 | 這是固定安裝的部分。 附件請參閱下面的「附件的類型」，以瞭解更多關於類型的資訊。 |
■鏈的基本3尺寸
節距、滾輪直徑和內鏈節寬度稱為滾輪鏈的三個基本尺寸。當這三個尺寸相同時，滾子鍊和鏈輪在尺寸上是相容的。
附件是用於將運輸裝置連接到鏈條上的零件。它們可以安裝在您所需的任何鏈節間距上。
標準附件
這是一款經濟實惠且用途廣泛的附件。
附件
是一側帶有翼片的形式。
螺栓孔數稱為A1、A2、A3。
A1附件
A2附件
A3附件
K附件
是兩側帶有羽毛的形式。
螺栓孔數稱為K1、K2、K3。
K1附件
K2附件
K3附件
GA附件
在一側的板上有螺栓孔的形式。
螺栓孔數稱為GA2、GA4。
GA2附件
GA4附件
專用附件
每個應用程式都有專用附件。
高板
頂滾子
側邊滾子
用於流動
特殊附件（加α型輸送鏈）
特殊附件的變體。
附SA附件
一側帶有垂直葉片的形式
包含 SK附件
兩側帶有垂直葉片的形式
包含 CA2附件
網的安裝
無間隙板條安裝用
包含AA3附件
強力夾持附件
包含 AR2附件
附件的彎曲剛度得到改善
（附加強筋）
包含MG2附件
可在1種安裝夾具中使用
附AS2附件
刮板及翼板安裝
包含 AF2附件
深刮板和翼板安裝
包含 WSA0附件
防止運輸物溢出
帶擴展銷
可安裝於銷軸端部
(形式:EN)
帶支撐銷
直接裝在係帶銷上
裝配網等
(形式:TN)
附頂蓋
避免劃傷運輸物
(形式:TP)
帶滾輪
水平長距離用
(形式:TRO)
附外滾輪
大負荷支撐
(形式:RO)
帶導靴
防側擺
(形式:GS)
帶導滾子
水平使用
(形式:GR)
附固定推頭
按壓搬運
(形式:KD)
附推頭滾子
推圓形搬運
(形式:RD)
帶傾斜推頭
輸送機上的存儲
(格式:CD)
帶滾輪傾斜推頭
圓形儲存
(形式:RCD)
和弓身推頭
將搬運物留在指定位置
（格式：DD）
滾子類型
大型输送鏈條依應用的不同，主要分為三種基本滾輪類型。
| 大型输送鏈條基本滾子式 | ||
|---|---|---|
| R滾子 | F滾子 | S、M、N滾子 |
 |
 |
 |
|
|
鏈輪嚙合時有緩和衝擊和磨損的作用。
|

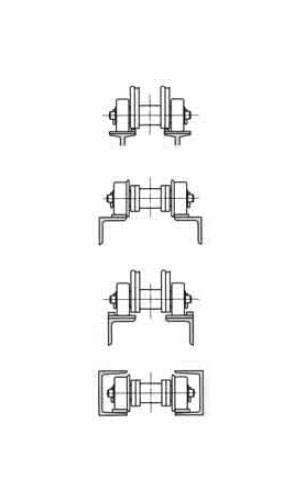

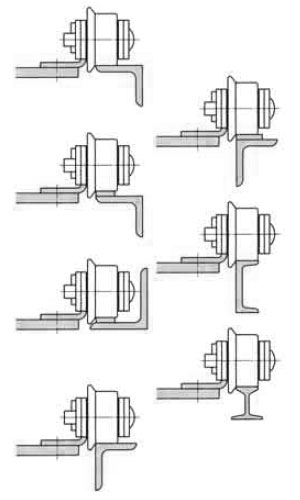

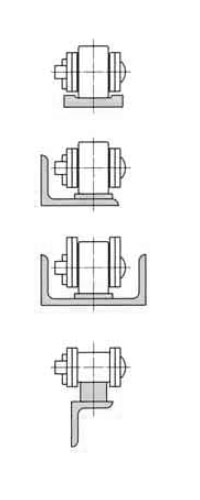

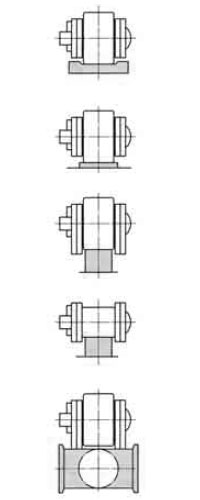

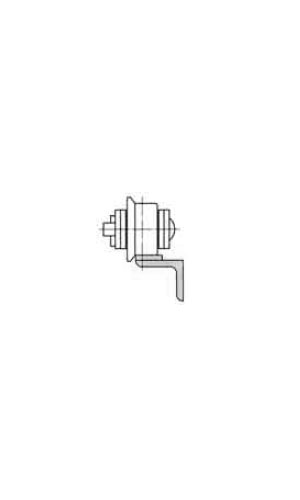

以下是大型输送鏈條在輸送側和返回側採用的滾柱式導引方法範例，以確保輸送鏈平穩運作。
引導方法示例
| R滾子 (S滾子) 型鏈 | F滾子鏈 | 有側邊滾子鏈條 | |
|---|---|---|---|
| 搬運方 |  |
 |
 |
| 返回側 |  |
 |
 |
安全註意事項
切勿將附加零件焊接到裝配鏈上，因為這可能會導衹板扭曲導衹鏈彎曲或扭曲，並可能導衹零件因熱影響而變硬或脆性斷裂。
大型输送鏈條產品清單
大型输送鏈條應用設備
由框架本體和無盡滾輪組成的循環鏈，是移動、轉移和運輸重物的理想選擇；還有內置圓筒滾柱的帶軸的軸承滾子。
也準備了輸送鏈用的自動加油機。
循環鏈
型號TUF~
由框體和無端輥組成，在框體的中板上
纏著無極滾輪。最適合重物的移動、移載、搬運。
- - 鋼輥式（基本承載能力 14.7kN 至 1961kN）
鋼輥式結構緊湊，承載能力大，中心板和輥子都經過硬化處理。
這是循環鏈。 - -塑膠滾子式（基本承載能力 2.94kN 至 34.3kN）
塑膠滾子型滾筒是循環鏈其滾筒主體採用工程塑膠製成。它在鋼製滾筒的基本功能基礎上，增加了工程塑膠滾筒的功能。特別是「Toughroller (原型版)」型號，它經濟實惠、輕巧便攜、結構簡單，使用方便。
尺寸
鋼滾子型
TUF-J~TUF200
Toughroller (原型版)
TUF-JP
塑膠滾子型
TUF1P 至 TUF4P
雙滾子型
TUF25W-ESP-TTB・TUF4WP-ESP-TTB
帶軸的軸承滾子
型號JB □□□-□~
帶軸的軸承滾子軸上內置有圓筒滾柱。
非常適合搬運、轉移和運輸重物。
- ·用於重物的移動、移載、搬運，最適合車輪、導向輥等。
- ·備齊了潤滑脂規格、無潤滑脂規格、耐水規格、耐熱規格。
- ·JBR:R滾子型
- ·JBF:F滾子型
- ·JBFF:帶兩個法蘭的滾子
- ·JBTF:5°錐形F滾子型
- ·JBUR:聚氨酯滾子
鏈條規格
潤滑脂規格 (標準規格)，
無潤滑脂規格，
耐水規格，耐熱規格
尺寸
JBR03～JBR36
JBF03～JBF36
軸格式
1型，2型
滾子式
BR滾子，BF滾子，
BFF滾子，BUR滾子，
BTF滾子
帶附件軸承滾子
型號AB □□□-□~
這是带附件轴承滚子滾子內部內建圓筒滾柱。
- ·用於重物的移動、移載、搬運，最適合車輪、導向輥等。
- ·備齊了潤滑脂規格、無潤滑脂規格、耐水規格、耐熱規格。
- ·ABR:R滾子型
- ·ABF:F滾子型
- ·ABFF:帶兩個法蘭的滾子
- ·ABUR:聚氨酯滾子
鏈條規格
潤滑脂規格 (標準規格)，
無潤滑脂規格，
耐水規格，耐熱規格
尺寸
ABR03～ABR36
ABF03～ABF36
滾子式
BR滾子、BF滾子
BFF滾子、BUR滾子
大型输送鏈條配件
輸送鏈用自動加油器
型號TCL □-L·R~
不需要電力等動力源，可以簡單設置，準確地進行穩定的加油。
- ·一種通過鏈條的滾子頂起加油機主體泵的格子臂，泵機構運轉，從噴嘴噴出適量潤滑油的加油機。
- ·無需動力源:
鏈條行走時本體的泵機構會動作，無需電力、空氣等動力源
安裝及保養簡單。 - ·準確加油:
與鏈條的動作聯動加油，可準確穩定地加油。 - ·小型・低價格:
與現有的輸送鏈用加油機相比，輕量、小型且操作方便，價格也很經濟。
尺寸
TCL2L, TCL2R
TCL4L, TCL4R
