塑膠模組鏈條WT2515F-W 型
- チェーンピッチ
25.4mm - 對於直線輸送
- 封閉型
- 翼板型
- WT2510系列塑膠模組鏈條現已推出翼板型
- 可傾斜搬運箱子、包裝箱、散裝物等
特性
-
·適合傾斜搬運的翼板規格
可以傾斜佈局搬運箱子、箱子、散件等。
-
·符合食品衞生法
低摩擦・耐磨損(CB) 和高溫 (HTW) 規格符合食品衛生法（衛生福利部第 370 號通知）。
-
·易於維護
銷軸固定方式採用本體銷軸+插頭方式，鏈條的連接、拆卸等維修方便。
■用途
以下是本公司推薦的行業。
依據輸送能力（輸送速度）、搬運物（重量、形狀）、環境、應用等因素，可能無法使用本產品。
請將其用作選擇時的參考。
如有未記載的用途、條件，請咨詢本公司。
建議的行業/搬運物尺寸 (●:建議○:可用△:取決於搬運物條件)
| 搬運尺寸 (重量) |
行業 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 制罐 | 飲料 | 輪胎 | 機械零件關聯 | 物流 | 藥品 | 面包、食品 | 二次電池 | 半導體・ 太陽能電池板相關 |
|
| 大 | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| 中 | △ | ○ | △ | ● | ○ | ○ | ● | △ | △ |
| 小 | ○ | ● | △ | ● | ● | ● | ● | △ | △ |
用途
- ■箱子、箱子、散件等的傾斜搬運
搬運零件 (如軸承)
魚貝類的運送
蔬菜等的搬運

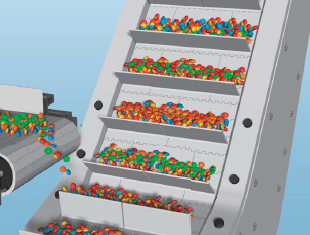

點心類的搬運
商品一覽表
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 25.4 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 封閉型 |
| 翼板型 | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | - |
| 形式 | WT2515F-W |
|
|
| 鏈寬mm | 170～3230 |
| 組織單位 | 每85mm |
產品目錄、使用說明書

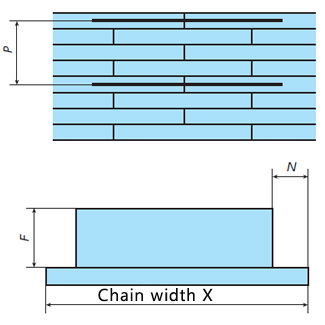

翼板尺寸
為了安裝翼板，請確定以下尺寸。
- ·翼板的安裝間隔P:50.8mm起可安裝
安裝各鏈節時請咨詢我們。 - ·翼板高度F:
可從50.8mm、76.2mm中選擇 - ・縮排 N：
需要在返回側用滾輪支撐鏈條。
17mm、34mm、51mm - *當凹槽深度為 0 mm時，鏈條無法由返回側滾輪支撐。
- *註) 每次翼板規格均為報價品。
