高速千斤頂 Jack
- 這是滾珠絲桿升降裝置，可以最大限度地發揮伺服馬達的性能。
- 高速千斤頂最大運轉速度為200mm/s，最大負荷時間率為100% ED，有助於提高設備的生產力。
即使以更高的速度運行，該千斤頂也比傳統的千斤頂更小，而且新開發的結構允許較低的底座，從而有助於設備更加緊湊。
特性
-
·超高速

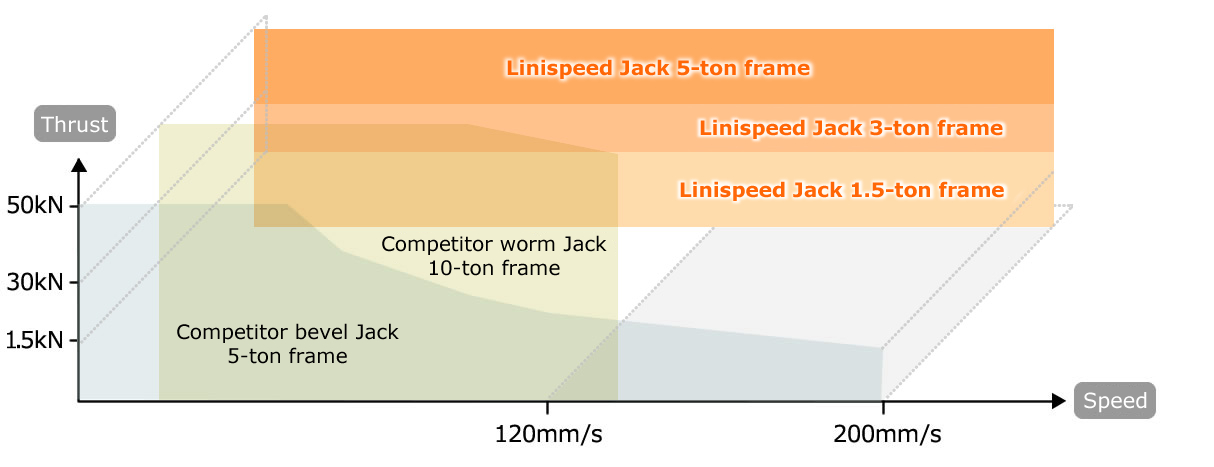

傳統千斤頂的最大螺旋軸轉速為 120 mm/s，轉速越快，所需的千斤頂就越大。
高速千斤頂實現了“恆定推力”，可以在不增加尺寸的情況下以200mm/s的高速輸送重物。
-
·低地板、小型
高速千斤頂將滾珠螺帽置於蝸輪內部，結構更加緊湊。
由於螺母高度造成的先前存在的死角被消除，從而降低了底座高度。這降低了設備的整體高度，並為提升作業創造了更多空間。
-
- 無坑設計的滑動螺母規格
即使在過去需要凹坑的環境中也可以實現無凹坑化。
基本形式

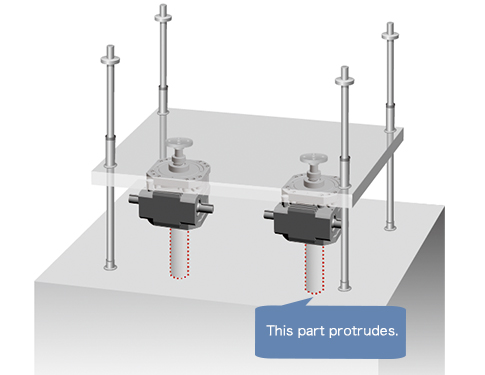

我們需要地面上的坑洞。
滑動螺母規格

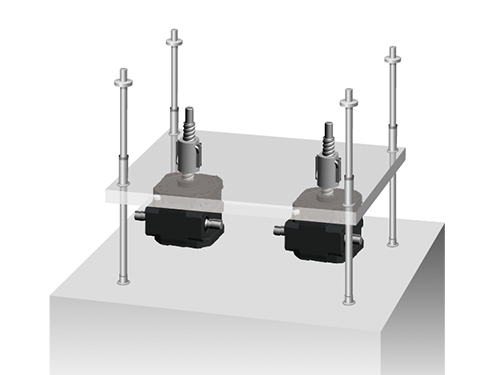

直接放在地板上，不需要凹坑。
-

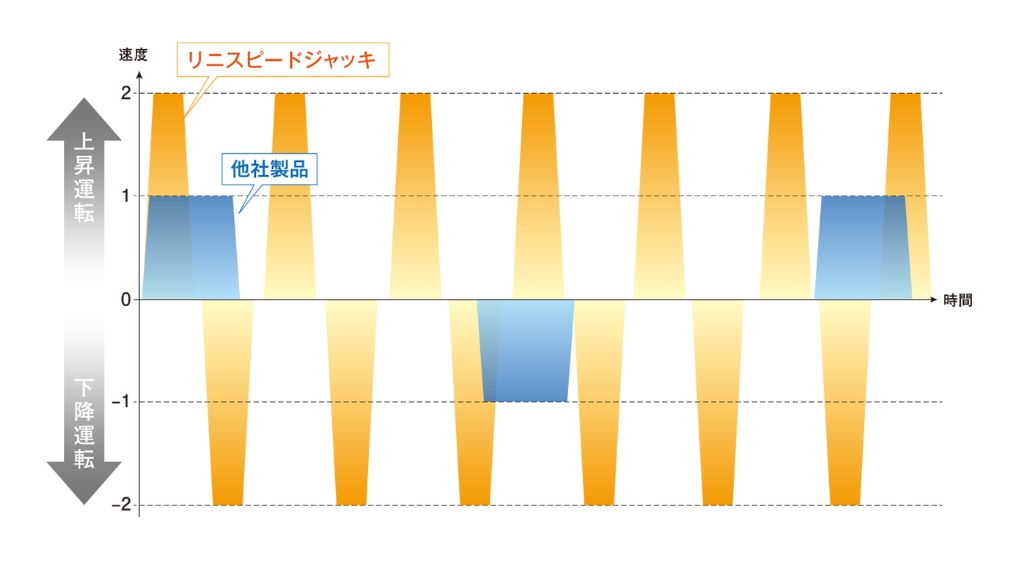

·高頻率運行對應
高速千斤頂可達到 100% ED 的最大允許負荷時間率，從而實現連續運行，並大幅提高設備的生產力。
此外，滾珠絲桿的預期走行距離是在高頻運轉條件下實現的。
-
·徹底的易用性
高速千斤頂保持了安裝簡單性和互鎖操作性，同時實現了高速、高頻操作和低底盤高度。
此外，高速輸入使得馬達和聯軸器可以做得非常緊湊。
產品目錄、使用說明書
型號表示例
| SJ | 015 | H | - | T | S | R | 1 | |
| SJ | 030 | H | - | T | U | T | 4 | |
| SJ | 050 | H | - | P | U | R | 15 | U |
| | 系列名 高速 千斤頂 |
| 容許推力 015:15kN 030:30kN 050:50kN |
| 速度 H:最大200mm/s |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ |
| 軸配置 (參照下圖) |
| 公稱行程 1:100mm 6:600mm 2:200mm 8:800mm 3:300mm 10:1000mm 4:400mm 12:1200mm 5:500mm 15:1500mm |
| 行走法蘭安裝方向 U:上側安裝 D:下側安裝 |
|
| 安裝形式 (安裝方法) (參照下圖) |
||||||||
| ｜ 安裝方式（螺絲方向） T：基本型螺絲朝上 B：基本型螺絲朝下 P：滑動螺母規格，螺絲朝上 H型：滑動螺母式，螺絲朝下 |
||||||||
■椿本型號導航
容許推力
是千斤頂主體可以容許的推力。
安裝形式
表示螺紋軸的方向和法蘭的有無、位置。
基本形式
T, B:螺絲軸移動的基本形式。
滑動螺母規格
P, H:螺釘軸旋轉，螺母移動。
軸配置
T:輸入軸兩個軸。
R:輸入軸僅位於右側。
L:輸入軸僅在左側。
行程
螺桿軸的移動距離。
法蘭安裝方向
對於滑動螺母類型，請指定安裝法蘭應位於螺帽的哪一側。
U:頂部
D:底部
選項符號
J:帶防塵罩。
I：附 I 形先端金具。
M：附有桌形先端金具。
K2:包含兩個用於檢測行程位置的微動開關。
K4:4個內置微動開關，用於檢測行程位置。
P:內置檢測行程位置的電位器。
R:附帶輸出行程移動信號的旋轉編碼器。
·安裝形式
| U 表面固定 |
C 法蘭・套側 |
S 法蘭・螺絲側 |
||||
|---|---|---|---|---|---|---|
| T or P 螺釘向上方向 |
TU |
PU |
TC 螺釘拉伸負荷 ↑  |
PC 螺絲拉伸負荷 ↓  |
TS 螺絲壓縮負荷 ↓  |
PS 螺絲壓縮負荷 ↑  |
| 基本形式 | 滑動螺母規格 | 基本形式 | 滑動螺母規格 | 基本形式 | 滑動螺母規格 | |
| B or H 螺絲向下方向 |
BU |
HU |
BC ↓ 螺絲拉伸負荷 |
HC ↓ 螺絲拉伸負荷 |
BS ↑ 螺釘壓縮負荷 |
HS ↑ 螺釘壓縮負荷 |
| 基本形式 | 滑動螺母規格 | 基本形式 | 滑動螺母規格 | 基本形式 | 滑動螺母規格 | |
-
·根據安裝形式不同，壓力排氣孔、排水塞的位置也不同。螺絲向上、向下以外的安裝為特形品。
·附防塵罩可對應特殊款式。需要根據螺釘軸速度進行探討，請與本公司商談。防塵罩是在粉塵多的環境中保護螺絲的東西。並不是防止來自外部的水浸入的東西。
※螺釘壓縮負荷/螺釘拉伸負荷請限制在容許推力的50%。
※TS、BS、PS、HS中施加螺釘壓縮負荷時，請限制在容許推力的50%以內。
※TC、BC、PC、HC中施加螺釘拉伸負荷時，請限制在容許推力的50%以內。
·軸配置
| T 兩側 |
R 僅右側 |
L 僅左側 |
||||
|---|---|---|---|---|---|---|
| 螺釘向上 |  |
 |
 |
 |
 |
 |
| 基本形式 | 滑動螺母規格 | 基本形式 | 滑動螺母規格 | 基本形式 | 滑動螺母規格 | |
| 螺釘向下 |  |
 |
 |
 |
 |
 |
| 基本形式 | 滑動螺母規格 | 基本形式 | 滑動螺母規格 | 基本形式 | 滑動螺母規格 | |
·輸出選項
| 符號 | 無印 | J | I | M |
|---|---|---|---|---|
| 選項 |
|
防塵罩 (特形品) |
I 型先端金具 |
桌上型先端金具 |
·控制選項
| 選項 | 符號 |  |
|---|---|---|
| 位置檢測單元 (*) | ||
| 2個內部LS | K2 | |
| 4個內部LS | K4 | |
| 帶電位計 | P | |
| 帶旋轉編碼器 | R | |
-
※請在上述頁面鏈節畫面確認選項符號後，按照刊登順序排列。
※關於千斤頂和控制選件的位置關係，用戶不能變更安裝方法和電纜出口方向。
詳情請咨詢本公司。
※如果選擇了控制選項，則軸對齊方式為T (雙軸) 。
