雙節雙節距鏈輪配孔BR型
- 配孔BR型鏈輪附有用於安裝軸承的孔。
- 不需要安裝軸承時麻煩的追加工程。
(無軸承) - 可用作傳送鏈 (如輸送機) 的從動鏈輪或惰輪。
- 尺寸鋼 (S-roller) :RF2040至RF2160
- 鋼 (R形輥) :RF2040至RF2100
產品目錄、使用說明書
特性
- ·可從滾動軸承中最具代表性的深槽滾珠軸承中進行選擇。
- ·安裝軸承所需的孔加工可以用型號來指示。
- ·省去繁瑣的圖紙制作和追加加工安排的麻煩。
- ·高精度的外殼孔，商品到貨後可裝入軸承使用。
*不附帶軸承
使用案例

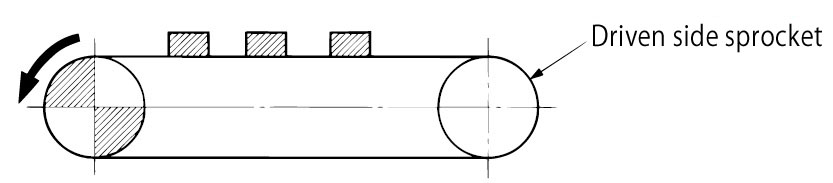

從動鏈輪
- *在鏈條2條以上的裝置中使用鍵連接從動側鏈輪時，如果不高精度地加工鏈輪齒與鍵槽的相位，
同軸的鏈輪齒面的磨損量可能會產生偏差。 - 使用帶軸承的鏈輪，無需鍵槽加工，使用時不必擔心相位，安裝也很方便。
- *由於不需要使用插入軸承組，因此可以使設備緊湊。
惰輪
- *惰輪是受鏈條的動力而旋轉的傳動部件。
調整鏈條松弛，傳遞穩定旋轉，維持正常鏈條傳動。
鏈條過度松弛會造成振動、噪音，導致與鏈輪嚙合不良等，無法順暢地進行鏈條傳動。

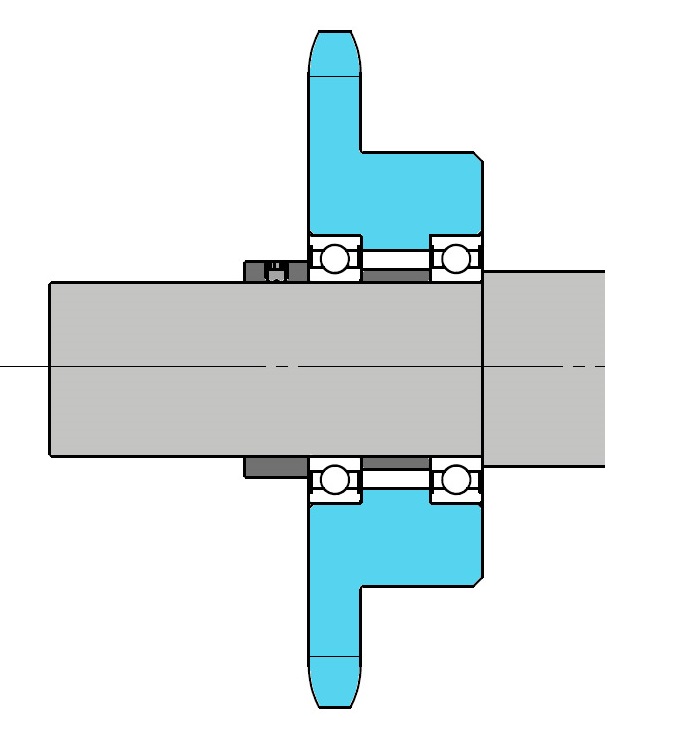

在軸間距離較長時防止松弛

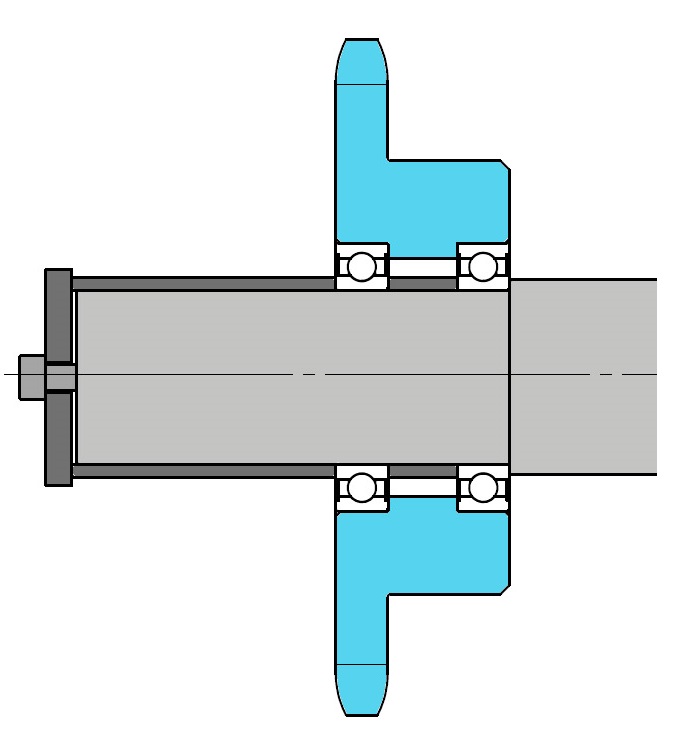

多軸驅動時的中間導輪

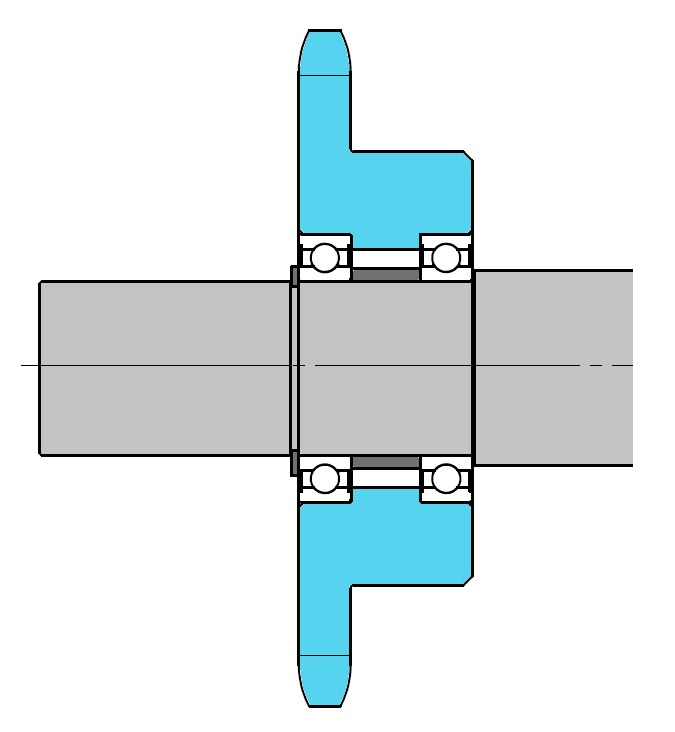

鏈條卷角不足時
選擇鏈輪時的註意事項
使用配孔BR型產品時，請閱讀以下注意事項。
軸承壽命計算在以下條件下進行，請參考。
假定在水平傳送佈局的從動鏈輪上使用軸承。
- ・輸送速度：
S型滾子：20m/min
R型滾子：30m/min
·載入:
輸送鍊及其附件最大容許張力的一半
・所用軸承：
深溝球軸承
*根據 JIS B 1518 中規定的基本額定壽命 (L10) 進行計算。
基本動態負載額定值是根據國內軸承製造商的數值計算得出的，假設沒有施加軸向負載。

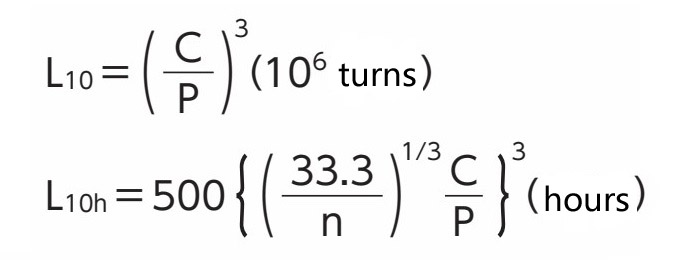

C:基本額定動負荷 [N]
P:當量動負荷 [N]
n：轉速 [r/min]
水平交貨圖像
請將從動軸固定在裝置側。
*主要尺寸一覽表中記載了基本額定靜負荷和安全係數。
使用說明
關於安裝
*軸承孔公差為H7加工。
關於軸側的設計，推薦符合JIS的設計。
【參考】 根據JIS B 1566記載的“徑向軸承常用的軸公差域等級”
軸徑Φ10~Φ17:js5軸徑Φ20~Φ70:k5
軸的強度因用途而異，請根據一般機械設計決定。
*為了軸承不動，請好好固定。
作為安裝例子，有使用套環、端板、止動環等固定的方法。
*如果軸承的内輪和外輪都是鬆配合，則將它們夾緊，使軸承被夾在中間，如圖“軸環+端板”所示。
顏色
顏色+端板
擋圈
關於工作溫度
*鏈輪的使用溫度為-10~150°C。
關於軸承的使用溫度範圍，請向軸承制造商確認。
關於潤滑
*請務必給鏈輪加油或加脂。
*有關高溫潤滑的信息，請參閱單獨的目錄“傳動鏈條和鏈輪”或“小型輸送鏈條和鏈輪”。
*為了保持軸承的壽命，請進行潤滑。
如果潤滑脂劣化導衹潤滑不良，壽命會顯著降低。
型號表示例
雙節距鏈輪
| RF2060S-1B1012T | - | BR001 | - | H | 06007 | W | N | - | K | ||||||||||||||
| | 本體型號 |
| (1) 形狀 |
｜ ｜ ｜ |
｜ （3）“0”+軸承編號 |
｜ ｜ ｜ |
| (5) 未安裝軸承 |
| (6) 表面處理 |
|||||||||||||||||
| (2)殼孔公差 | （4）列數 | ||||||||||||||||||||||
|
|||||||||||||||||||||||
商品一覽表
※單擊以查看詳細資訊。
| 尺寸 | 基本形式編號 | 齒數 | ||||
|---|---|---|---|---|---|---|
| 912T | 1012T | 1112T | 1200T | 1212T | ||
| RF2040S | RF2040S-1B□T■-BR001-H0□□□□WN | ● | ● | ● | ● | ● |
| RF2050S | RF2050S-1B□T■-BR001-H0□□□□WN | ● | ● | ● | ● | ● |
| RF2060S | RF2060S-1B□T■-BR001-H0□□□□WN | ● | ● | ● | ● | ● |
| RF2080S | RF2080S-1B□T■-BR001-H0□□□□WN | ● | ● | ● | ● | ● |
| RF2100S | RF2100S-1B□T■-BR001-H0□□□□WN | ● | ||||
| RF2120S | RF2120S-1B□T■-BR001-H0□□□□WN | ● | ||||
| RF2160S | RF2160S-1B□T■-BR001-H0□□□□WN | ● | ||||
| 尺寸 | 基本形式編號 | 齒數 | ||||||
|---|---|---|---|---|---|---|---|---|
| 1000T | 1100T | 1200T | 1300T | 1400T | 1500T | 1600T | ||
| RF2040R | RF2040R-1B□T■-BR001-H0□□□□WN | ● | ● | ● | ● | ● | ● | ● |
| RF2050R | RF2050R-1B□T■-BR001-H0□□□□WN | ● | ● | ● | ● | ● | ● | ● |
| RF2060R | RF2060R-1B□T■-BR001-H0□□□□WN | ● | ● | ● | ● | ● | ● | ● |
| RF2080R | RF2080R-1B□T■-BR001-H0□□□□WN | ● | ● | ● | ● | ● | ● | ● |
| RF2100R | RF2100R-1B□T■-BR001-H0□□□□WN | ● | ||||||
