產品資訊 塑膠模組鏈條
塑膠模組鏈條是一種輸送帶，它透過像磚塊一樣組合塑膠模組化鏈節來實現寬闊的輸送面，有寬幅型和固定寬幅型兩種類型。
根據用途和搬運物形狀，您可以選擇“封閉型”、“開放型”、“網狀型”、“翼板型”、“橡膠型”和“磁帶型”等鏈類型。
我們還有各種輸送機週邊零件，例如專用鏈輪、托輥、塑膠軌道、鏈條導軌零件和軸承單元。
塑膠模組鏈條的特點
共同特點
- 特點一：所有零件均採用塑膠材質，輕巧易用。>>查看詳情
- 特點二：鏈條易於切斷&連接，便於局部維修，減少維護時間。 >>查看詳情
- 特點 3：豐富的產品線可實現多種佈局>>查看詳情
所有部件均為塑料，重量輕，易於使用
塑膠模組鏈條由三個塑膠零件組成：“模組鏈節”、“銷軸”和“插頭”，比金屬鏈條輕得多。
鏈條可以輕鬆切斷&連接，從而實現局部維修並減少維護時間。
切割作業不需要特別的工具，可以簡單地進行切割作業。關於各自的分解、連接方法，請參照各產品的使用說明書。
| 寬幅型銷軸方式 | 固定寬型銷軸方法 | |||
|---|---|---|---|---|
| 滑塞 | 塞子 | 卡扣式附件 | 狹縫銷 | 特殊階梯式銷軸 |
 |
 |
 |
 |
 |
豐富的產品陣容可實現多種佈局
不僅可用於水平搬運，還可用於傾斜搬運、90度、180度、S形曲線搬運、正反搬運、淋浴裝置等各種佈局、環境及場所。

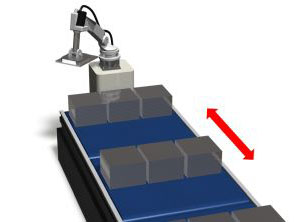

| 傾斜輸送 | S形曲線輸送 | 正反輸送 |
|---|---|---|
 |
 |
 |
寬幅型和固定寬幅型的特點
此鏈條採用單模組配置，同時保留了塑膠模組化鏈條的優點，當與同一系列的更寬幅型號結合使用時，可以實現輸送機設計的標準化。
非常適合從寬輸送機上以單列輸送物料，或用於分割物料流。

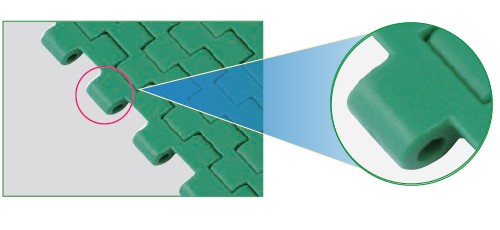

鉸鏈
鏈型

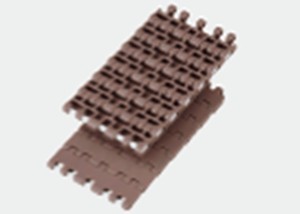

封閉型
- ·板的頂部是光滑的，沒有開孔
- ·鏈子上嵌入磁鐵的磁鐵型系列

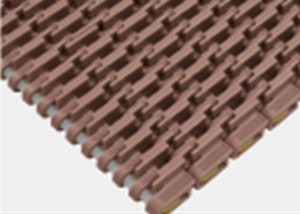

轉換類型
- ·主體的一側是錐形的，可以進行90度轉換傳輸
- ・用於正交輸送機的連接點，以消除殘留搬運物
- ·相對於行進方向有右錐度和左錐度
- ※錐度:細長結構的直徑、寬度、厚度等逐漸變細的狀態
開式
- ·板上面有開孔
- ·與封閉式相比，清潔性更好，最適合用於排水和冷卻

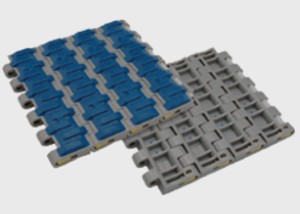

橡膠類型
- ·在運送面上將橡膠二色成形 (一體成形) 的高摩擦型
- ・傾斜的板材上表面輸送方式可防止箱子和其他搬運物滑落。
固定寬類型列表
同一系列的鏈條具有相同的鏈節距值。
-
WT0700系列
（鏈節距：7.5mm）- 封閉型
-
BT4系列
（鏈節距：12.7mm）- 封閉型
-
WT1500系列
（鏈節距：15mm）- 封閉型
- 轉換類型
-
WT151 0系列
（鏈節距：15mm）- 封閉型
-
BT8系列
（鏈節距：25.4mm）- 封閉型
- 開式
-
WT2500系列
（鏈節距：25.4mm）- 封閉型
- 轉換類型
-
WT2510系列
（鏈節距：25.4mm）- 封閉型
-
WT2520系列
（鏈節距：25.4mm）- 封閉型
- 橡膠類型
-
WTM2530系列
（鏈節距：25.4mm）- 封閉型
-
WT3000系列
（鏈節距：30mm）- 封閉型
-
WT3080系列
（鏈節距：30mm）- 封閉型
- 開式
-
WT3830系列
（鏈節距：38.1mm）- 封閉型
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 7.5 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 封閉型 |
| - | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | - |
| 形式 | WT0705-M |
 |
|
| 鏈寬mm | 30 |
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 15 | ||
|---|---|---|---|
| 用途 | 對於直線輸送 | ||
| 鏈型 | 封閉型 | ||
| - | 轉換類型 | ||
| 本體鏈條規格 | - | ||
| 銷類型 | - | ||
| 銷軸材質 | - | ||
| 銷軸形狀 | - | ||
| 頂板厚度mm | - | ||
| 推桿材質 | - | ||
| 其他功能 | 防走失附件可用 | 防走失附件可用 90度轉換轉換 |
|
| 形式 | WT1505G-M | WT1505GTO-M | WT1505TOD-M |
 |
 |
 |
|
| 鏈寬mm | 75.8 | 82.8, 158.8 | 160 |
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 15 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 封閉型 |
| - | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | 防走失附件可用 |
| 形式 | WT1515G-M |
 |
|
| 鏈寬mm | 50, 100 |
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 25.4 | ||
|---|---|---|---|
| 用途 | 對於直線輸送 | ||
| 鏈型 | 封閉型 | ||
| - | 轉換類型 | ||
| 本體鏈條規格 | - | ||
| 銷類型 | - | ||
| 銷軸材質 | - | ||
| 銷軸形狀 | - | ||
| 頂板厚度mm | - | ||
| 推桿材質 | - | ||
| 其他功能 | - | 防走失附件可用 | 防走失附件可用 90度轉換轉換 |
| 形式 | WT2505-M | WT2505G-M | WT2505TOD-M |
 |
 |
 |
|
| 鏈寬mm | 82.6, 114.3 | 160, 236.2 | |
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 25.4 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 封閉型 |
| - | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | 防走失附件可用 |
| 形式 | WT2515G-M |
 |
|
| 鏈寬mm | 83.8 |
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 25.4 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 封閉型 |
| 磁鐵型 | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | 防走失附件可用 |
| 形式 | WTM2535G-M |
 |
|
| 鏈寬mm | 82.6 |
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 25.4 | |
|---|---|---|
| 用途 | 對於直線輸送 | |
| 鏈型 | 封閉型 | |
| - | 橡膠類型 | |
| 本體鏈條規格 | - | |
| 銷類型 | - | |
| 銷軸材質 | - | |
| 銷軸形狀 | - | |
| 頂板厚度mm | - | |
| 推桿材質 | - | |
| 其他功能 | - | |
| 形式 | WT2525-M | WT2525VG-M |
 |
 |
|
| 鏈寬mm | 100 | |
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 30 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 封閉型 |
| - | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | 防走失附件可用 |
| 形式 | WT3005G-M |
 |
|
| 鏈寬mm | 75.8, 113.8 |
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 38.1 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 封閉型 |
| - | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | 防走失附件可用 |
| 形式 | WT3835G-M |
 |
|
| 鏈寬mm | 82.6 |
