附上滾子RS ​形鏈

產品圖片
  • 帶頂置滾子RS鍊是將RS鏈的鍊板向上延長，在延長部分安裝可自由滾動的頂置滾子的自由流動鏈。
    ​
  • 鏈條本身的寬度尺寸較其他自由流動鏈條小，並以兩側板支承托上滾子，適用於堅固的自由流動
    輸送機。
  • 提供標準規格、λ（免加油）規格和SS（不鏽鋼）規格。
  • * 我們也提供NP規格（鍍鎳），詳情請與我們聯絡。

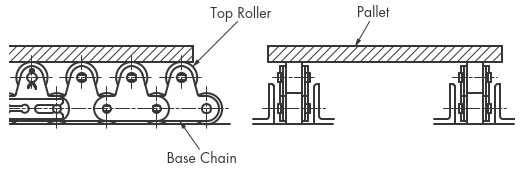

用途

  • 適用於低速搬運重物，尤其在汽車生產設備中被大量採用。
用途

頂輥規格

產品目錄、使用說明書

關於每個規格

標準規格

  • ·鏈條主體材質包括滾子在內，全部部件為鋼制的熱處理硬化品。
  • -頂部滾輪可選擇塑膠滾子或鋼滾輪。
  • ・使用温度範囲：-10℃～150℃
  • ·需要加油。

Lambda（免加油）規格

  • - 採用特殊含油套筒可實現長期免加油。 （鋼製上輥需要加油。）
  • -頂部滾輪可選擇塑膠滾子或鋼滾輪。
  • -容許張力與標準規格相同,但為了便於識別,內外鏈片均塗黑色氧化處理。
  • ・使用温度範囲：-10℃～150℃
  • ·請避免在藥品、水中或清洗、脫脂的環境中使用。

SS (不鏽鋼) 規格

  • ·鏈條本體及本體滾子為18-8不鏽鋼，耐腐蝕性。
  • ・使用温度範囲：-20℃～400℃
  • ·需要加油。

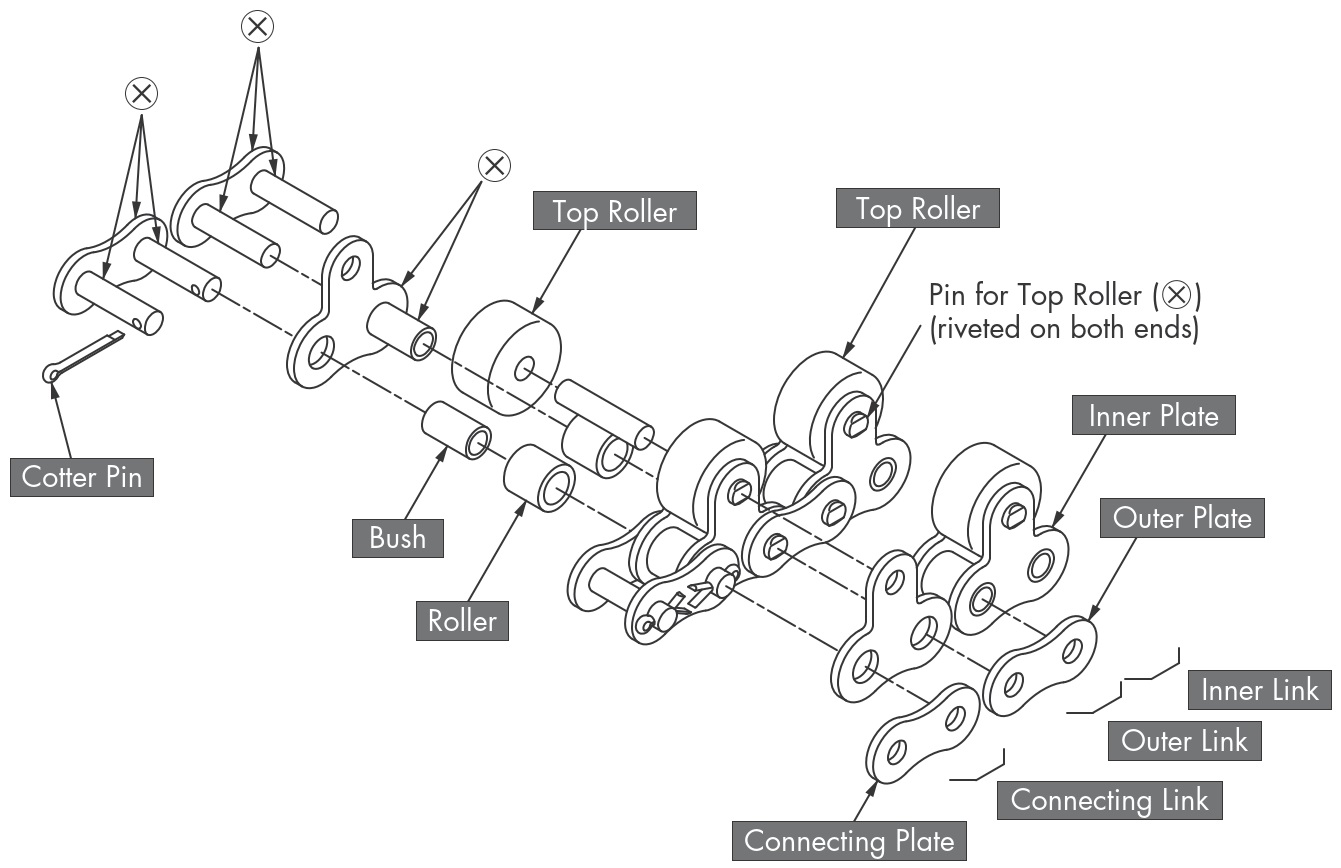

結構


單擊放大
  • ・x 標記表示過壓入配合。

商品一覽表

※單擊以查看詳細資訊。

鏈條本體的
樣式		 本體
滾輪		 塑膠頂板輥的類型 鋼頂滾子類型 間距
mm		 滾子直徑
mm		 內鏈節
內寬
mm
塑料
滾輪		 KV
滾子		 鋼輥
(不鏽鋼輥※2)		 Lambda
滾輪
標準規格
RS型 鋼 RS40-TRP ---RS40-TR RS40-TRLM 12.70 7.92 7.95
RS50-TRP ---RS50-TR RS50-TRLM 15.875 10.16 9.53
RS60-TRP ---RS60-TR RS60-TRLM 19.05 11.91 12.70
RS80-TRP ---RS80-TR RS80-TRLM 25.40 15.88 15.88
RS100-TRP ---RS100-TR --- 31.75 19.05 19.05
Lambda規格
(LMC)
※1
RS型 鋼 RS40-LMC-TRP ---RS40-LMC-TR RS40-LMC-TRLM 12.70 7.92 7.95
RS50-LMC-TRP ---RS50-LMC-TR RS50-LMC-TRLM 15.875 10.16 9.53
RS60-LMC-TRP ---RS60-LMC-TR RS60-LMC-TRLM 19.05 11.91 12.70
RS80-LMC-TRP ---RS80-LMC-TR RS80-LMC-TRLM 25.40 15.88 15.88
RS100-LMC-TRP ---RS100-LMC-TR --- 31.75 19.05 19.05
SS規格
（不鏽鋼）
RS型 不鏽鋼 RS40-SS-TRP RS40-SS-TR-PKV RS40-SS-TR --- 12.70 7.92 7.95
RS50-SS-TRP RS50-SS-TR-PKV RS50-SS-TR --- 15.875 10.16 9.53
RS60-SS-TRP RS60-SS-TR-PKV RS60-SS-TR --- 19.05 11.91 12.70
RS80-SS-TRP ---RS80-SS-TR --- 25.40 15.88 15.88
RS100-SS-TRP ---RS100-SS-TR --- 31.75 19.05 19.05

註
1. 為方便起見，「鏈體」一詞是指除上滾輪以外的整個鏈條。
2. *1 即使鏈條本身是 Lambda規格，鋼製上滾子也必須上油。
3. *2 若鏈體是SS規格，則滾輪為不鏽鋼材質。

選定鏈輪規格時

需要選擇與客戶的使用環境和使用的鏈條規格相對應的鏈輪規格。

附帶上滾子的RS型鏈請使用標準鋼制RS鏈輪。

鏈條鏈輪適合表請看這裡。

鏈輪匹配表
