塑膠模組鏈條WT2525VG-K 型
- チェーンピッチ
25.4mm - 對於直線輸送
- 封閉型
- 橡膠類型
- 穩定運輸和成本方面的兼容性WT2520系列中的橡膠型產品陣容
- 由於在傳送面上安裝有橡膠，因此最適合最大角度為20度的箱子等傾斜傳送。
特性
-

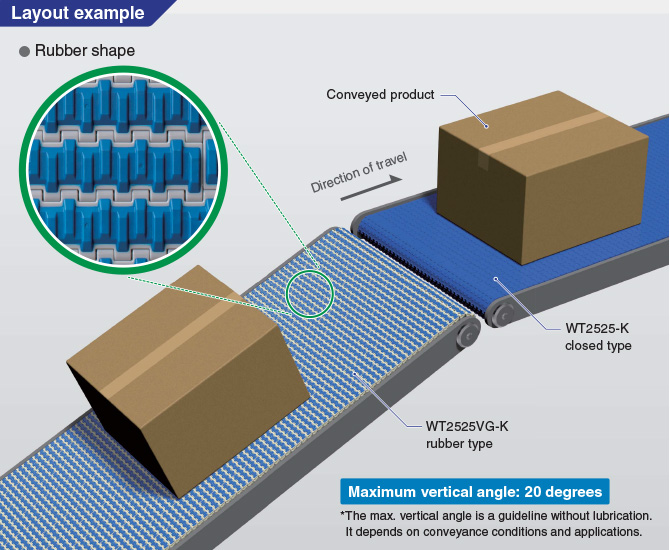

·由於輸送面橡膠的高摩擦，最適合傾斜輸送
透過在鏈條的輸送面上模製兩種顏色的橡膠，搬運物不容易滑落，從而可以在傾斜的表面上輸送物品。
-

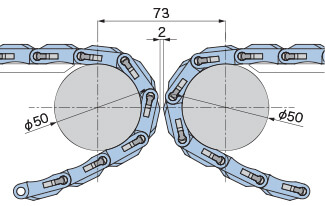

・對接佈局減少了轉移空間
-
·正反底部驅動佈局
-
·通過縮進防止橡膠部分磨損
通過在傳送帶端部設置Φ50的圓棒，可縮小傳送帶之間的換乘空間。

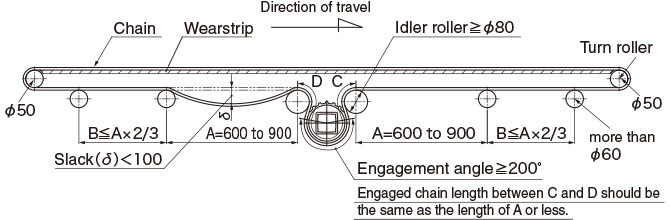

此時為正反底部驅動。關於佈局，請參照下面的“正反底部驅動的佈局”。
注意：為防止對接處纏繞，請安裝安全裝置（例如安全蓋）。

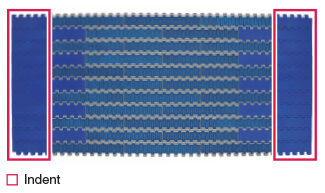

透過設置凹陷區域（無橡膠區域），可將其用作輸送機返回側的鏈條支撐（回程輥支撐和導軌支撐），防止橡膠部分磨損。（註1）
要創建縮進，請將WT2525VG-K型橡膠與WT2525-K型封閉橡膠組合起來。如右圖所示，使用不同的外觀顏色進行組合。註) 2
註意
1.特殊佈局 (底部驅動) 時，需要用回車輥承接橡膠部分。
2.設置縮進時為訂購產品 (每次報價) 。
■用途
以下是本公司推薦的行業。
依據輸送能力（輸送速度）、搬運物（重量、形狀）、環境、應用等因素，可能無法使用本產品。
請將其用作選擇時的參考。
如有未記載的用途、條件，請咨詢本公司。
建議的行業/搬運物尺寸 (●:建議○:可用△:取決於搬運物條件)
| 搬運尺寸 (重量) |
行業 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 制罐 | 飲料 | 輪胎 | 機械零件關聯 | 物流 | 藥品 | 面包、食品 | 二次電池 | 半導體・ 太陽能電池板相關 |
|
| 大 | △ | ○ | △ | ○ | ○ | △ | △ | ○ | △ |
| 中 | △ | ● | △ | ● | ● | △ | ○ | ● | △ |
| 小 | △ | ● | △ | ● | ● | △ | ● | ● | △ |
用途
- ■瓦楞紙板搬運
- ■橡膠塊傾斜輸送
- ■收縮瓶的傾斜輸送

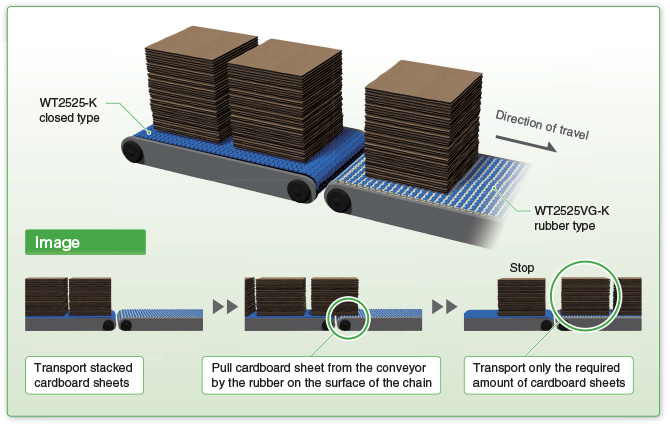

切割瓦楞紙板

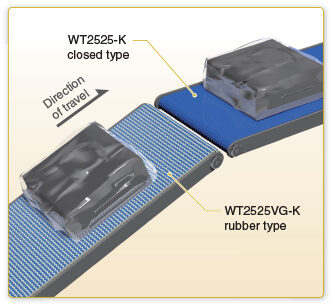

橡膠塊傾斜輸送
收縮瓶的傾斜輸送
商品一覽表
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 25.4 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 封閉型 |
| 橡膠類型 | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | - |
| 形式 | WT2525VG-K |
|
|
| 鏈寬mm | 76.2～2362.2 |
| 組織單位 | 每76.2mm |
產品目錄、使用說明書
