軸承滾子輸送鏈條 完全免加油規格
- 滾筒內部交替安裝有鋼製滾筒和特殊圓筒滾柱。
此外，透過將固體潤滑劑壓緊並密封到套筒的內表面上，銷和套筒之間或套筒和滾輪之間不需要額外的潤滑。 - 有AEBR、AEBF兩種滾子形式。
- 請注意，最大容許張力與標準系列不同，但允許的滾輪負載相同。
- 環境溫度：-20℃至50℃
產品目錄、使用說明書
結構和特性
-

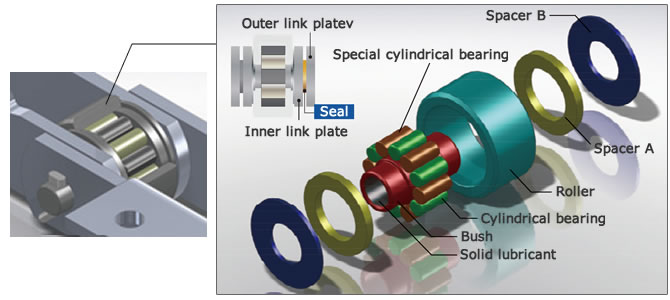

·軸承滾子結構圖
-

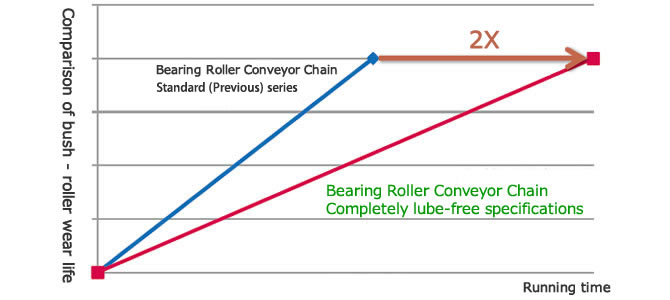

·套筒與滾子間的磨損壽命比較
※本公司實驗比 (無追加加油)
無需額外潤滑，使用壽命是標準軸承滾子輸送鏈條的兩倍
-

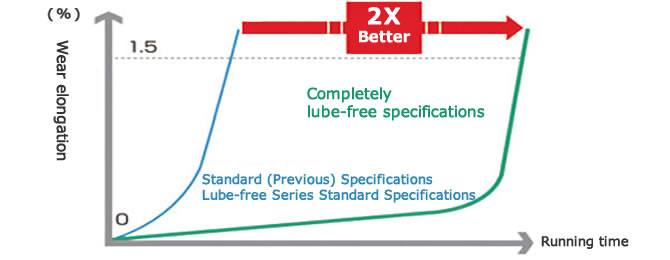

·銷-軸套磨損壽命比較
※本公司實驗比 (無追加加油)
無需額外潤滑的軸承滾子輸送鏈條，使用壽命是免加油一般仕様的兩倍
商品一覽表
※單擊查看詳細信息
*最大容許張力是根據我們的設計標準計算得出的值，即計算強度。除非另有規定，否則在選擇大型输送鏈條時應使用最大容許張力。
該數值因製造商而異，並非保證值。
※平均拉伸強度請咨詢本公司。
| 尺寸 | 滾子 類型 |
節距 | 滾子 外徑 |
內鏈節 內寬 |
|||||
|---|---|---|---|---|---|---|---|---|---|
| 100mm | 125mm | 150mm | 200mm | 250mm | 300mm | Φmm | mm | ||
| RF05 | AEBR | RF05100AEBR | RF05125AEBR | RF05150AEBR | --- | --- | --- | 40 | 23 |
| AEBF | RF05100AEBF | RF05125AEBF | RF05150AEBF | --- | --- | --- | 40 | ||
| RF08 | AEBR | --- | RF08125AEBR | RF08150AEBR | --- | --- | --- | 44.5 | 28.5 |
| AEBF | --- | RF08125AEBF | RF08150AEBF | --- | --- | --- | 44.5 | ||
| RF10 | AEBR | RF10100AEBR | RF10125AEBR | RF10150AEBR | --- | --- | --- | 50.8 | 31.5 |
| AEBF | --- | RF10125AEBF | RF10150AEBF | --- | --- | --- | 50.8 | ||
| RF12 | AEBR | --- | --- | --- | RF12200AEBR | RF12250AEBR | --- | 65 | 37.5 |
| AEBF | --- | --- | --- | RF12200AEBF | RF12250AEBF | --- | 65 | ||
| RF17 | AEBR | --- | --- | --- | RF17200AEBR | RF17250AEBR | RF17300AEBR | 80 | 51.5 |
| AEBF | --- | --- | --- | RF17200AEBF | RF17250AEBF | RF17300AEBF | 80 | ||
| RF26 | AEBR | --- | --- | --- | --- | RF26250AEBR | RF26300AEBR | 100 | 57.5 |
| AEBF | --- | --- | --- | --- | RF26250AEBF | RF26300AEBF | 100 | ||
※英制間距為特型對應品。請咨詢是否應對。 返回本頁頂部
