大型輸送鏈連結鏈節 螺絲鎖緊式接頭

產品圖片
  • 只需一把扭力扳手，任何人都可以輕鬆、安全、可靠地切斷&連接。
  • 有了這個連結鏈節，任何人都可以用扭力扳手輕鬆地完成大型输送鏈條的危險且技術要求很高的切斷&連接。
  • 傳統上，切斷&連接都是用錘子完成的，但是
  • ·危險
    因為必須用錘子用力敲打，所以會有碎片飛散、手被撞擊等工傷事故的風險
  • ·需要技術
    若操作不當，可能會因外鏈片過度按壓而導致彎曲不良
  • ·需要工時，影響生產效率
    由於需要上述技術，因此可能需要安排技術人員
  • ·需要大型工具
    隨著鏈條變大，需要大型工具、夾具時
  • 有各種各樣的問題，比如。
  • 使用螺絲鎖緊式接頭，只需使用扭力扳手將螺帽擰緊至規定的扭力即可，因此任何人都可以輕鬆、安全、快速、可靠地進行切斷&連接工作。

目錄

產品目錄、使用說明書

結構

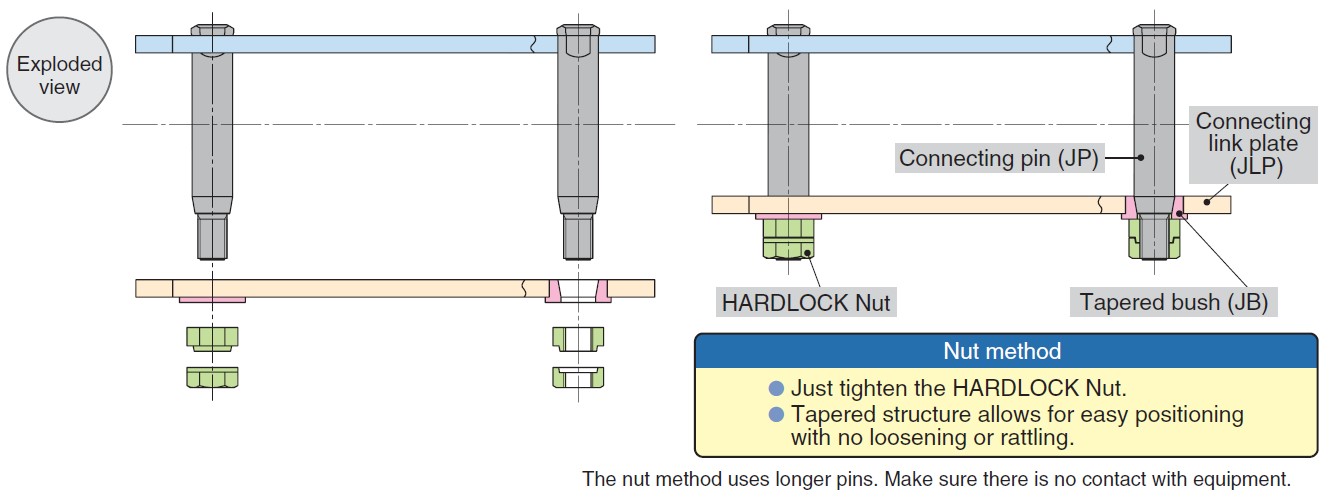

螺母係統

螺母部分可選擇2種類型

我們也準備了盡量控制銷軸長度的短款。

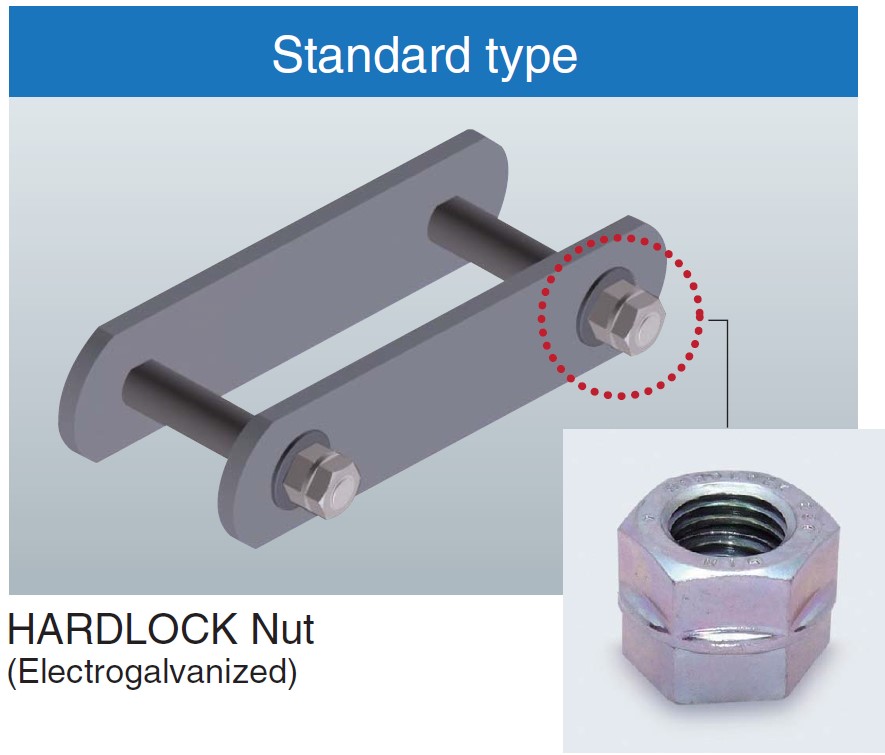

標準類型

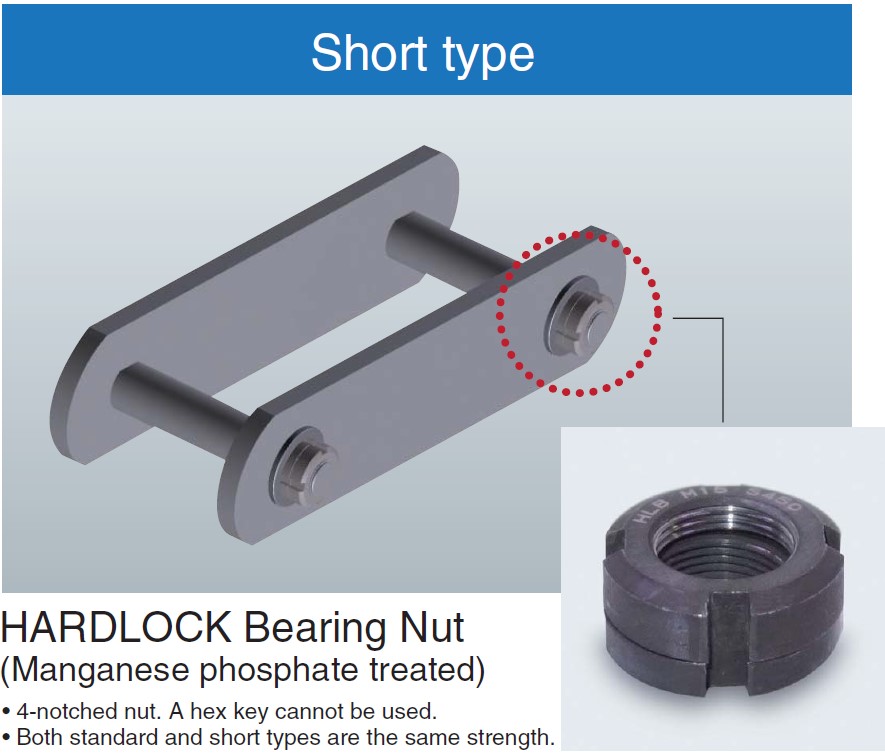

短款

※硬鎖螺母和硬鎖軸承螺母是Hardlock Industry Co.,Ltd.的商標或註冊商標。

返回此頁面的頂部

主要適用產品

轉至產品詳細信息

大型輸送鏈條　DT規格

是最經濟的通用輸送鏈。(基本型號)

了解詳情

轉至產品詳細信息

大型輸送鏈條　DTA規格

與DT規格相比，該規範將套筒和滾子之間的耐磨性提高了三倍。

了解詳情

轉至產品詳細信息

大型輸送鏈條　AT規格

與DT規格相比，其最大容許張力約為兩倍，提高了套筒和滾輪之間的耐磨性以及滾輪上的允許負載。

了解詳情

轉至產品詳細信息

大型輸送鏈條　ATA規格

與AT規格相比，套筒和滾輪之間的耐磨性提高了一倍，銷和套筒之間的耐磨性提高了 1.5 倍，最大容許張力提高了 1.2 倍。

了解詳情

轉至產品詳細信息

大型輸送鏈條　SS規格

耐腐蝕性、耐藥品性、耐熱性、耐寒性優異的不鏽鋼制鏈條。

了解詳情

轉至產品詳細信息

大型輸送鏈條　GS規格

這是不鏽鋼鏈條（400系列不鏽鋼），與DT規格相比，其耐腐蝕性有所提高。

了解詳情

關於其他可以制作的規格，請確認以下內容。

螺絲鎖緊式接頭適用規格列表

返回此頁面的頂部

操作要領

⚠註意事項

對於水平、傾斜和垂直輸送機，在切割或切斷&連接之前，使用鏈條滑車、鋼絲等，以確保在切斷&連接點處鏈條沒有張力。

接法

接頭1

1. 拆下螺母，並將接頭鏈片拆下。

接頭2

2. 將鏈條的兩端拉到一起，將連結鏈節插入內鏈節的接合處，然後用接頭鏈片蓋住。

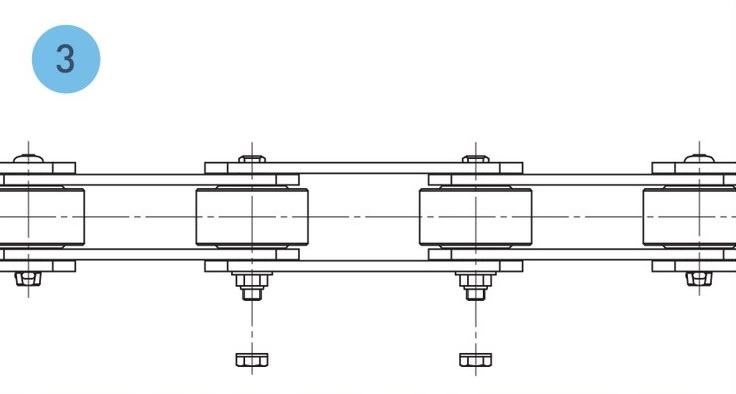

接頭3

3.用下述指定的扭矩擰緊下螺母。擰緊螺母時，請用抹佈等擦拭螺絲部分的油分和附著物。

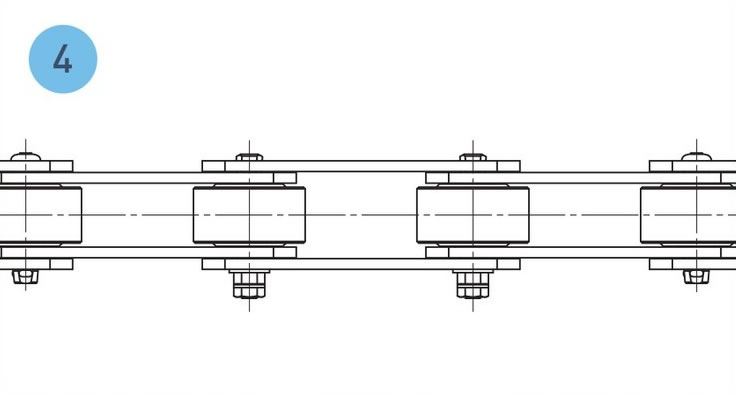

接頭4

4.用下面指定的扭矩擰緊上螺母，連接完成。

螺母的擰緊扭矩 (N・m) ※1

RF10 RF12 RF17 RF26 RF36 RF52 RF60 RF90
標準類型※2 螺母尺寸 M12×P1.75 M12×P1.75 M14×P2.0 M16×P2.0 M20×P2.5 M24×P3.0 M27×P3.0 M30×P3.5
下螺母 27～32 28～33 46～55 72～82 120～130 218～228 250～260 367～377
上螺母 27～32 28～33 46～55 72～82 120～130 218～228 250～260 367～377
短款※3 螺母尺寸 M12×P1.0 M12×P1.0 M15×P1.0 M17×P1.0 M20×P1.0 M25×P1.5 M30×P1.5 M35×P1.5
下螺母 23～27 28～33 49～58 76～86 117～127 227～237 254～264 428～438
上螺母 16～19 16～19 28～33 37～44 55～65 80～90 115～125 130～140
  • ※1.上表為鋼螺母的擰緊扭矩。請咨詢不鏽鋼制螺母的擰緊扭矩。
  • ※2.由於擰緊下螺母時螺栓會伸出，標準型建議使用深插座。
  • ※3.短款為四開口形螺母。請使用扳手或插座。

切法

  • 1. 按上螺帽和下螺帽的順序卸下螺帽。
    *由於搬運物的黏附或腐蝕，螺帽可能不易拆卸。
  • 2. 拆下接頭鏈片，將連結鏈節從內鏈節節拆下。
返回此頁面的頂部

保養・檢查的註意事項

根據使用環境和條件，螺母可能松動或脫落，因此請在鏈條運行過程中定期檢查螺母是否松動。(在螺母上用記號打合標記的話，就容易確認了。)

返回此頁面的頂部

商品規格一覽表

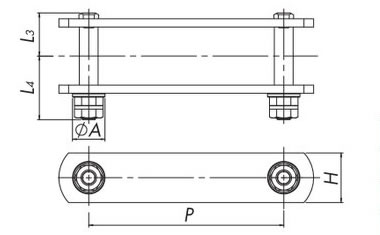

標準類型
標準類型
短款
短款
尺寸 最大容許張力 最小抗拉強度 間距
P		 銷軸 螺母尺寸 接頭套筒
法蘭直徑		 概略附加質量
(kg/處)
連接銷
DT
kN{kgf}		 AT
kN{kgf}		 DT
kN{kgf}		 AT
kN{kgf}		 L3 標準
款式		 短版
款式		 標準
款式		 短版
款式		 A 標準
款式		 短版
款式
L4 L5
RF10100 17.6
{1790}		 32.3
{3290}		 107
{11000}		 169
{17000}		 100 33 48.5 42 M12 M12 25 0.13 0.08
RF10125 125
RF10150 150
RF12200 26.6
{2710}		 39.9
{4060}		 160
{16500}		 249
{25500}		 200 40.5 55.5 49 M12 M12 28 0.17 0.11
RF12250 250
RF17200 35.0
{3570}		 55.3
{5640}		 213
{22000}		 336
{34000}		 200 51.5 69.5 61.5 M14 M15 32 0.25 0.14
RF17250 250
RF17300 300
RF26200 44.9
{4570}		 74.3
{7580}		 285
{29000}		 448
{45500}		 200 55.5 74 64 M16 M17 36 0.33 0.17
RF26250 250
RF26300 300
RF26450 450
RF36250 68.0
{6930}		 97.4
{9930}		 457
{46500}		 614
{62500}		 250 66 91.5 78.5 M20 M20 42 0.55 0.26
RF36300 300
RF36450 450
RF36600 600
RF52300 71.4
{7280}		 147
{15000}		 481
{49000}		 953
{97000}		 300 79 110 93.5 M24 M25 48 0.85 0.39
RF52450 450
RF52600 600
RF60300 71.4
{7280}		 149
{15200}		 479
{49000}		 1010
{103000}		 300 72.5 104 86.5 M27 M30 55 1.18 0.53
RF60350 350
RF60400 400
RF90350 113
{11500}		 233
{23700}		 754
{77000}		 1600
{163000}		 350 85.5 120.5 102 M30 M35 65 1.85 0.88
RF90400 400
RF90500 500

註)

  • 1.工作溫度範圍為-20°C至150°C。在使用溫度範圍外使用時，請與本公司協商。
  • 2.引腳長度L4、L5大於L2普通引腳。檢查與設備的幹擾。
  • 3.請使用扳手或插座擰緊短款螺母。
  • 4. 有關附件類型，請參閱「椿本大型輸送鏈條和鏈輪」產品目錄。
  • 5.有時也可制作上表以外的尺寸 (英制等) 或規格 (不鏽鋼規格等) 。請商量。
返回此頁面的頂部

價格和交貨期

DT規格（標準型）

尺寸 附件
無 A2 K2 GA2
建議售價 交貨期 建議售價 交貨期 建議售價 交貨期 建議售價 交貨期
RF10100 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢
RF10125 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢
RF10150 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢
RF12200 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢
RF12250 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢
RF17200 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢
RF17250 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢
RF17300 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢

AT規格（標準型）

尺寸 附件
無 A2 K2 GA2
建議售價 交貨期 建議售價 交貨期 建議售價 交貨期 建議售價 交貨期
RF10100 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢
RF10125 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢
RF10150 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢
RF12200 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢
RF12250 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢
RF17200 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢
RF17250 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢
RF17300 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢 請咨詢

點擊此處查看附件類型和符號列表

※上表中未登載的規格、尺寸、短款、編制品為每次報價，敬請垂詢。
