戟齒輪減速機TA/TR 系列
- 直交軸準雙曲面齒輪減速機。
- TA系列 (0.1~0.4kW) 採用鋁框馬達和靜音制動器，實現了小型、輕量、安靜運行。
- TR系列符合高能效馬達要求。 (高能效：IE3級)
特性
-
·高效

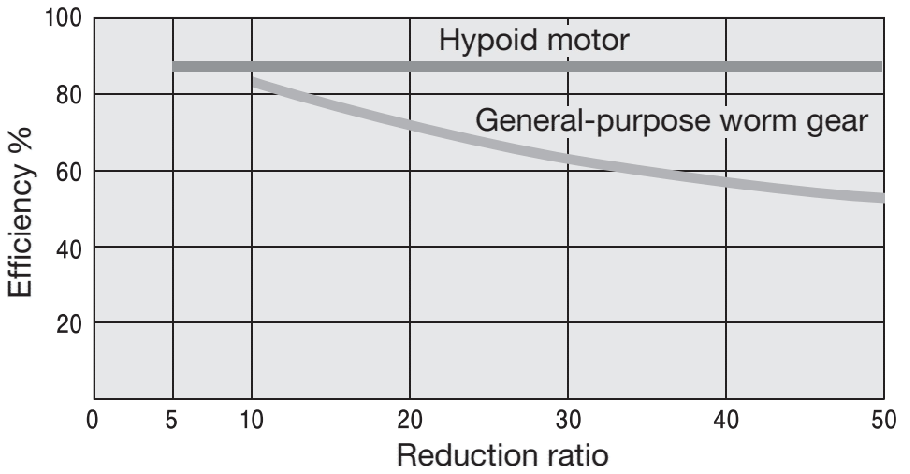

與蝸桿相比，滑動少，效率高。如果輸出功率相同，則功耗更低，驅動器更經濟。
-
·低噪音
利用齒輪減速電機領域不斷磨練的加工技術，我們承諾低噪音和高可靠性。
-
·易用性
已封入潤滑脂，可直接使用。安裝方向也是自由的，沒有限制。
輸出軸端標準進行攻牙加工。中空軸型還可選配扭矩臂和軸端蓋。
-
- 配備變頻電機（僅限 0.1kW 至 0.4kW）
它可以直接連接變頻器相容電機，並且尺寸與標準電機相同。即使在低速範圍（6Hz 起）內，它也能以 100% 恆定扭力運轉。
帶0.75kW以上高能效馬達類型與帶伺服馬達的類型具有相同特性。
-
·緊湊
特別強調了戟齒輪減速機的高度，從而造就了極其低矮緊湊的減速機。

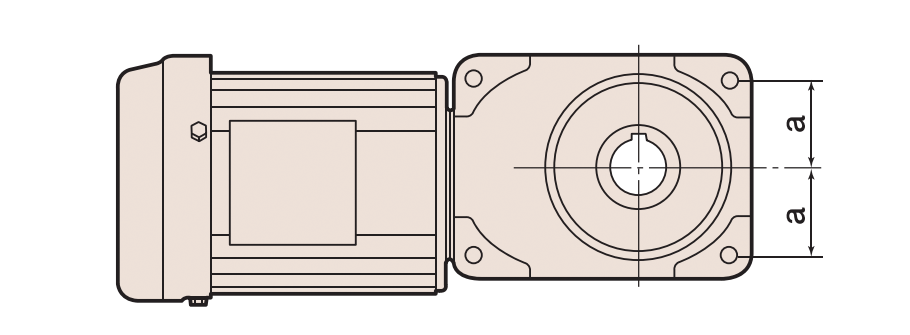

安裝間距a相同。
-
·符合海外高效率規定 (TR系列)
隨著節能意識的提高，世界各國都在推進高效率馬達的制造和銷售義務的法律法規。
椿本小型齒輪馬達TR系列不僅在日本國內，還符合各國的高效率規定。提供符合時代需求的高品質產品。
[國外標準對應表]
有關規格的詳細信息，請聯係我們。 電動機容量 0.2kW 0.4kW 0.75kW 1.5kW 2.2kW 3.7kW 5.5kW 無制動器 制動裝置 無制動器 制動裝置 無制動器 制動裝置 無制動器 制動裝置 無制動器 制動裝置 無制動器 制動裝置 無制動器 制動裝置 中國高效率規定
GB18613-2020支持 支持 支持 支持 支持 支持 支持 支持 支持 支持 支持 支持 支持 支持 歐洲高效規定
IEC60034-30-1 (2017)
※1支持 支持 支持 支持 支持 支持 支持 支持 支持 支持 支持 支持 支持 支持 南韓高效率規定
KS C 4202不適用 支持 支持 請咨詢 支持 支持 支持 支持 美國高效法規
MEMA MG1-12-12不適用 支持 支持 請咨詢 支持 支持 支持 支持
標準機型
·TA系列 (相當於IE1)
| 電動機容量 | 減速比 |
|---|---|
| 0.1kW | 1/5～1/1200 |
| 0.2kW | 1/5～1/1200 |
| 0.4kW | 1/5～1/1200 |
·TR系列 (相當於IE3)
| 電動機容量 | 減速比 |
|---|---|
| 0.75kW | 1/5～1/480 |
| 1.5kW | 1/5～1/200 |
| 2.2kW | 1/5～1/120 |
| 3.7kW | 1/5～1/60 |
| 5.5kW | 1/5～1/40 |
結構（三級減速空心軸型）
產品目錄、使用說明書
型號表示例
| ·帶三相電機:0.1kW~0.4kW | |||||||
| HMTA | 010 | - | 38 | L | 1200 | L | B |
| ·帶三相電機:0.75kW~5.5kW | |||||||
| HMTR | 075 | - | 42 | U | 200 | S | B |
| ｜ ｜ ｜ ｜ ｜ |
| 電機容量 |
| 邊框編號 |
| 安裝形式 |
| 減速比 |
｜ ｜ ｜ ｜ ｜ |
| 規格符號 |
|
| 010：0.1kW | H:中空軸型 U:表面固定型 L:腳固定型 |
1200：1/1200 | B:附制動器 FI:附適配器 |
||||
| 系列名 HMTA, HMTR:附三相電機 HRTA:附雙軸形及轉接器 |
軸配置 L:從電機側看輸出軸為左側 T:輸出軸為兩側 R:從電機側看輸出軸為右側 S:輸出軸為單側(表面側，僅表面安裝類型) 無符號:中空軸形 |
||||||
■椿本型號導航
系列
HMTA:附帶三相電機。
HMTR:附帶三相高效電機。
HRTA：一種無馬達減速機有兩種類型：雙軸型和帶適配器的型，可安裝通用法蘭馬達。
電動機容量
使用HMTA、HMTR時:為電機的容量。
HRTA時:表示相當於電機容量的數值。
邊框編號
這表示減速機的尺寸。對於大多數型號而言，該值與輸出軸直徑相同。
由電機容量和減速比自動決定。
安裝形式
H:輸出軸為空心類型。
U:輸出軸是實心類型，是面安裝類型。
L:輸出軸為實心型，安裝支腳。
減速比
表示減速比。
區域分隔符對應於框架編號。
軸配置
L:安裝形式為腳安裝 (L) 時，從電機側看實心輸出軸伸出左側的類型。
R:安裝形式為腳安裝 (L) 時，從電機側看實心輸出軸伸出右側的類型。
T:實心輸出軸位於兩側的類型。
S:安裝形式為表面安裝 (U) 時，實心輸出軸伸出安裝面側的類型。
無符號:安裝類型為空心軸類型 (H) 時，不需要軸對齊符號。
規格代號
無標記:帶電機無制動器及無電機雙軸形時，不需要規格標記。
B:附帶電機、附帶制動器時附加。
FI:無電機時、電機安裝適配器型時附加。
K：空心軸時，使用聯結件安裝從動機軸。
BE:在電機後部安裝旋轉編碼器。帶剎車。
SR：安裝一種名為「過負荷繼電器」的電氣過載保護裝置。
選項符號A
Z：此馬達相容於變頻器驅動。
W:支持室外安裝。
WC:帶制動器室外型，電機連續額定。
P:附帶樹脂制接線盒。
J:支援濺水環境下的安裝。
V:電源電壓加倍。
V1:電源的電壓及頻率為380V、50Hz。
V2:電源的電壓及頻率為380V、60Hz。
V3:電源的電壓及頻率為415V、50Hz。
V4:電源的電壓及頻率為460V、60Hz。
N:CE規格。
N2:符合UL規格。
*N3:CCC規格。
H:附帶鋁制接線盒。
Q:可以手動釋放制動器。
M:可從電機風扇側進行手動旋轉操作。
A1:支持環境溫度為0°C至+60°C的環境。
A2:支持-30°C至+40°C的環境溫度。
選項符號B (以前稱為輔助符號)
·端子箱位置
從電機一側看，將端子箱移動到順時針旋轉的位置。
P1:90°轉動 P2:180°轉動 P3:270°轉動
·端子箱口出口方向
朝著端子箱看，將出口移動到順時針旋轉的位置。
·HMTA電機容量0.75kW以下時
D1:90°轉動 D2:180°轉動 D3:270°轉動
·HMTA電機容量1.5kW以上時
E1:90°轉動 E2:180°轉動 E3:270°轉動
·HMTR時
F1:90°轉動 F2:180°轉動 F3:270°轉動
·油漆顏色
C0:淺灰色C1:淺銀金屬
C2:象牙白C3:深銀金屬
·空心軸孔徑
S1：Φ20 S2：Φ25 S3：Φ30 S4：Φ35
S5：Φ40 S6：Φ45 S7：Φ50
商品一覽表
無電機附帶適配器、雙軸型相當於0.1kW (型號HRTA010~)
無電機附帶適配器·雙軸型相當於0.2kW (型號HRTA020~)
無電機附帶適配器、雙軸型相當於0.4kW (型號HRTA040~)
無電機附帶適配器、雙軸型相當於0.75kW (型號HRTA075~)
無電機附帶適配器、雙軸型相當於1.5kW (型號HRTA150~)
選項
軸端蓋

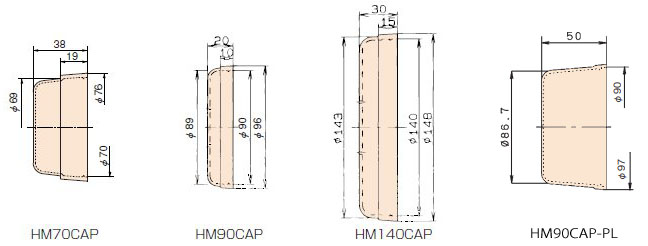

·備有中空軸形、安裝在與安裝相反一側的中空軸端的蓋板。附適配器，可對應雙軸形。
(材質:聚丙烯樹脂制，綠色)
尺寸（單位：mm）、PDF圖紙、標準價格和交貨期
| 型號 | 容量、速比 | PDF圖紙 | 建議售價 | 交貨期 |
|---|---|---|---|---|
| HM70CAP | 0.1kW 1/5～1/120 0.2kW 1/5～1/60 |
PDF 標準規格、無鍵規格共用 | 請咨詢 | 請咨詢 |
| HM90CAP | 0.1kW 1/160～1/1200 0.2kW 1/80～1200 0.4kW 1/5～1/480 0.75kW 1/5～1/200 1.5kW 1/5～1/80 2.2kW 1/5～1/60 |
PDF 標準規格用 | 請咨詢 | 請咨詢 |
| HM140CAP | 0.4kW 1/600～1/1200 0.75kW 1/300～1/480 1.5kW 1/100～1/200 2.2kW 1/80～1/120 3.7kW 1/5～1/60 5.5kW 1/5～40 |
PDF 標準規格用 | 請咨詢 | 請咨詢 |
| HM90CAP-PL | 0.1kW 1/160～1/200 0.2kW 1/80～1/200 0.4kW 1/5～1/200 0.75kW 1/5～1/50 |
PDF 標準規格、無鍵規格共用 | 請咨詢 | 請咨詢 |
扭力臂
·中空軸形，備有軸上安裝時的扭矩臂。附適配器，可對應雙軸形。(材質:SS400)
根據減速機的安裝情況，它可以安裝在任一位置。
・尺寸（單位：mm）、PDF圖紙、標準價格和交貨期

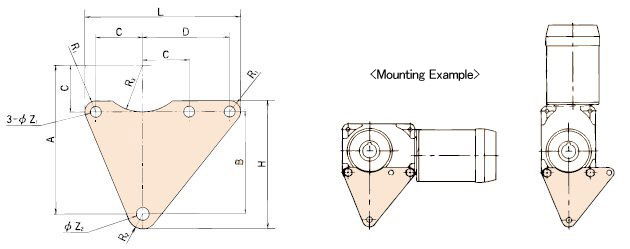

| 型號 | 容量、速比 | A | B | C | D | H | L | R1 | R2 | R3 | ΦZ1 | ΦZ2 | 推薦 螺栓 |
板厚 t |
PDF圖紙 | 建議售價 | 交貨期 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HM100TA | 60W 1/5～1/240 90W 1/5～1/240 0.1kW 1/5～1/120 0.2kW 1/5～1/60 |
100 | 62 | 38 | 70 | 82 | 126 | 9 | 11 | 37 | 9 | 11 | M10 | 4.5 | 請咨詢 | 請咨詢 | |
| HM150TA | 0.1kW 1/160～1/480 0.2kW 1/80～200 0.4kW 1/5～1/50 |
150 | 103 | 47 | 88 | 129 | 157 | 11 | 15 | 47 | 11 | 13 | M12 | 6 | 請咨詢 | 請咨詢 | |
| HM200TA | 0.1kW 1/600～1/1200 0.2kW 1/300～1/480 0.4kW 1/60～1/200 0.75kW 1/5～1/50 |
200 | 142 | 58 | 106 | 171 | 188 | 12 | 17 | 47 | 13 | 17 | M16 | 6 | 請咨詢 | 請咨詢 | |
| HM250TA | 0.2kW 1/600～1/1200 0.4kW 1/300～1/480 0.75kW 1/60～1/200 1.5kW 1/5～1/80 2.2kW 1/5～1/60 |
250 | 177 | 73 | 123 | 214 | 228 | 16 | 21 | ― | 17 | 21 | M20 | 9 | 請咨詢 | 請咨詢 | |
| HM350TA | 0.4kW 1/600～1/1200 0.75kW 1/300～1/480 1.5kW 1/100～1/200 2.2kW 1/80～1/120 3.7kW 1/5～1/60 5.5kW 1/5～1/40 |
350 | 245 | 105 | 182 | 293 | 331 | 22 | 26 | ― | 22 | 22 | M20 | 9 | 請咨詢 | 請咨詢 |
