電動缸T系列多規格
- 一種電動氣缸，可用1臺電機完全調諧多個氣缸。(中推力39.2kN以下)
- 備有無過負荷保護機構 (LPTB) 和帶推力檢測 (LPTC) 兩種型號。您可以根據用途選擇類型。
- 推力為4噸及以下的Multi系列產品已更名為「電動缸T系列Multi規格」。規格參數未作任何更改。
對於 6 噸或以上的推力，請考慮「電動缸U 系列多規格」。 - 容許推力:4.90~39.2kN
特性
-
·安全
可以內建推力檢測裝置，用於檢測和防止過載。 （LPTC）
-
·堅固結構
將支撐負荷的動作部和減速部分離。齒輪的齒輪齒向不會因變動負荷而發生變化。
-
·多臺聯動
通過使用具有足夠強度的輸入軸，可以實現多個單元的聯動。
-
·可擺動運轉
輸入軸和耳軸部為同一軸心，可在聯動運行的同時進行擺動。
各類型 (保護裝置) 的使用和構造
-
·B型 (無過載保護裝置)
由於沒有過載保護機制，我們建議配合使用我們的過負荷繼電器，該繼電器能夠檢測輸入側的電氣過載保護。
-

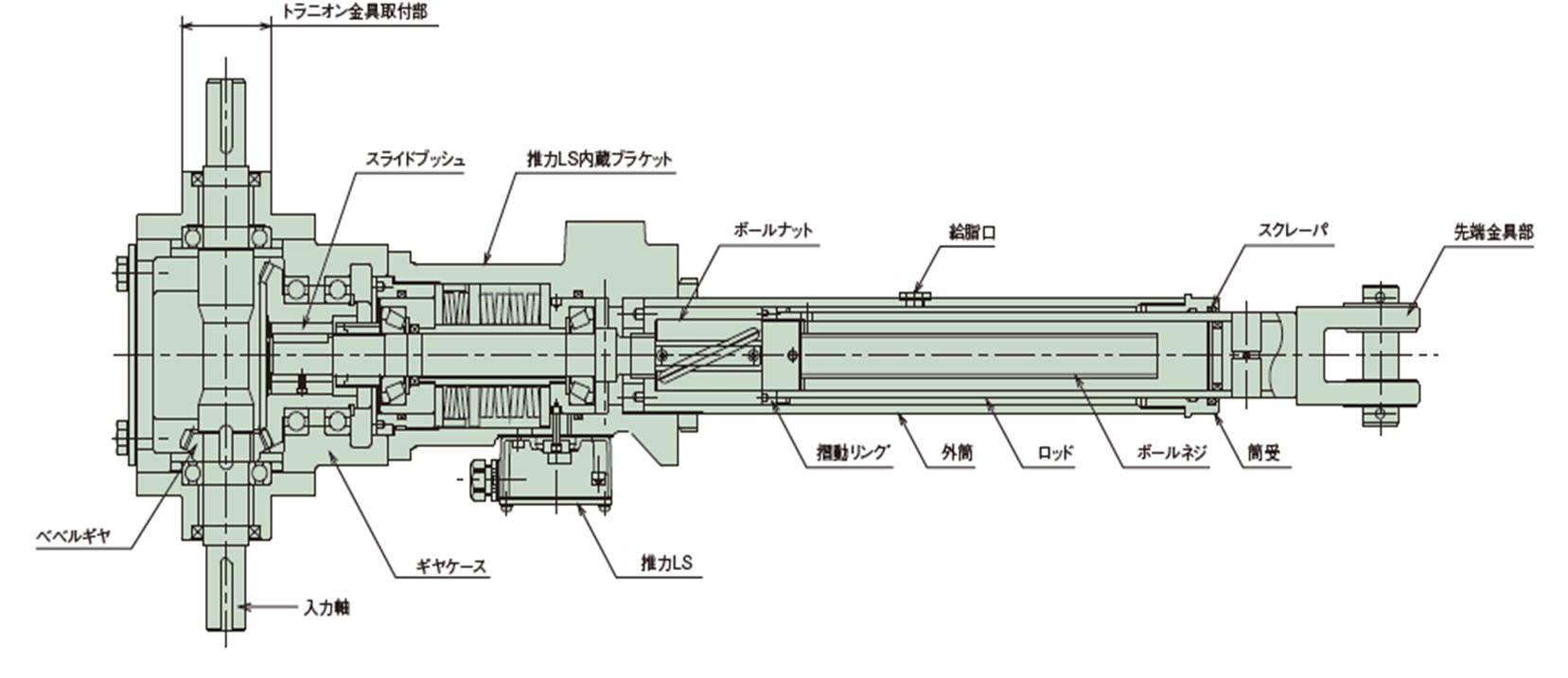

・C型（推力檢測裝置）
支架內置推力檢測彈簧單元。在停止按壓 (吸引) 或超負荷時需要電氣信號時可發揮效果。
在停止過程中，當負載側過載或行程轉移時，也會輸出電信號。
※特別是受到衝擊作用時，內置的彈簧可吸收撓性衝擊負荷。
標準型號列表
| 型號 | 容許推力kN {kgf} |
螺紋導程 (mm) |
齒輪減速比 | 總效率 (%) | 無負荷空轉 扭矩N・m {kgf・m} |
容許輸入軸 扭矩N・m {kgf・m} 註1) |
|---|---|---|---|---|---|---|
| LPTB500B LPTC |
4.90 {500} |
6 | 2 | 85.5 | 2.00 {0.21} |
19.2 {1.96} |
| LPTB1000B LPTC |
9.80 {1000} |
8 | 2 | 85.5 | 2.50 {0.26} |
39.2 {4.00} |
| LPTB2000B LPTC |
19.6 {2000} |
10 | 2 | 85.5 | 4.00 {0.41} |
89.2 {9.11} |
| LPTB4000B LPTC |
39.2 {4000} |
12 | 2 | 85.5 | 9.00 {0.92} |
211 {21.6} |
| 型號 | 每轉輸入軸 的桿移動量 (mm) |
容許推力時連桿 旋轉力 N・m{kgf・m} |
相對於容許推力 所需輸入扭矩 N・m{kgf・m} 註2) |
最大容許速度 (mm/s) 註3) |
行程 (mm) |
|---|---|---|---|---|---|
| LPTB500B LPTC |
3 | 5.20 {0.53} |
4.8 {0.49} |
120 (TB) 60 (TC) |
200, 300, 400 500, 600, 800 |
| LPTB1000B LPTC |
4 | 13.8 {1.41} |
9.8 {1.0} |
120 (TB) 60 (TC) |
200, 300, 400 500, 600, 800 |
| LPTB2000B LPTC |
5 | 34.7 {3.54} |
22.3 {2.28} |
90 (TB) 60 (TC) |
200, 300, 400 500, 600, 800 |
| LPTB4000B LPTC |
6 | 83.2 {8.49} |
52.8 {5.39} |
72 (TB) 42 (TC) |
200, 300, 400 500, 600, 800 1000, 1200 |
- 註1) 僅輸入軸的容許扭矩。(聯動運行時請確認。)
- 註2) 包含無負荷空轉扭矩的值。
- 註3) 允許的最大速度 (TB) 代表LPTB類型，(TC) 代表LPTC類型。
特殊對應
電動缸T 系列多規格產品可作為特殊訂單類型提供，從而實現更高的運行速度。
快速響應
- ·所有尺寸均可實現150mm/s的高速運行。
- ·以高速運轉應對裝置的高速化。
- ·運轉部分帶有通風口。※如有需要，請告知通風設備的位置。
-
- *高速推力檢測裝置不能用作安全裝置。此外，由於無法透過推拉來停止電機，請使用變頻器或類似設備來減速並停止馬達。詳情請與我們聯絡。
- ※動作部的外觀尺寸和螺絲起子與標準品不同。詳情請咨詢本公司。
產品目錄、使用說明書
型號表示例
| LPT | B | 1000 | B | R | 4 |
| ｜ 系列名稱 電動缸 多系列 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 容許推力 500:4.90kN{500kgf} 1000:9.80kN{1000kgf} 2000:19.6kN{2000kgf} 4000:39.2kN{4000kgf} 6000:58.8kN{6000kgf} 8000:78.4kN{8000kgf} 12000:117kN{12000kgf} 16000:156kN{16000kgf} 32000:313kN{32000kgf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 旋轉・伸縮關係 R、L ※請參照下圖。 |
| 公稱行程 2:200mm 3:300mm 4:400mm 5:500mm 6:600mm 8:800mm 10:1000mm 12:1200mm 15:1500mm 20:2000mm |
| 類型 B：無推力檢測裝置 C：搭配推力檢測裝置 |
帶斜齒輪 | ||||
■椿本型號導航
類型
B：標準型，無推力檢測裝置。
C：配備推力檢測裝置。
容許推力
是能夠動作的額定推力。
旋轉伸縮關係
表示輸入軸的旋轉方向與圓柱體的伸縮之間的關係。
公稱行程
動作部的行程距離。根據推力不同，制作範圍也不同。
選項符號
L:附帶行程調整外部LS2個。
I：附 I 形先端金具。
推力為 58.8kN（6000kgf） 或以上的型號
I 型先端金具是標準配置（無需額外符號）。
J:帶防塵罩。
※關於可選型號(L行程調整外部LS,附防塵罩)請■點擊此處進行確認。
