GMTK斜齒齒輪減速頭

產品圖片

通用齒輪頭伺服化，兼具高度經濟性與短交貨期的優點。
GMTK斜齒齒輪減速頭是一種高效率型平行軸齒輪箱。
支持腳架安裝、法蘭安裝、表面安裝。
輸出軸:實心
對應伺服電機:0.2~2.0kW減速比:1/5~1/200

特性

·經濟

我們已對通用齒輪箱進行了改造，使其適用於伺服應用，從而能夠以經濟高效的方式提供產品，並縮短交貨期。
·高效

採用高效螺旋齒輪。可最大限度地利用伺服電機的能力。
·低噪音、長壽命

齒輪馬達具有多年的應用實績，減速部繼承了低噪音，長使用壽命的特性。
·安裝方向自由

沒有水平、垂直、傾斜等安裝角度的限制。

·輸出軸背隙 (近似)

單位:分鐘
減速比	5～10	15～100	120～200
角度	70	40	30

※不是保證值。

安裝形式和輸出軸旋轉方向

L	U	F

輸出軸方向: 兩層:與輸入方向相同; 三段:與輸入方向相反

輸出軸方向: 兩層:與輸入方向相同; 三段:與輸入方向相反

產品目錄、使用說明書

型號表示例

GMTK	0738	U	30	-	□□□C
\| 款式	\| 尺寸	\| 安裝形式	\| 減速比		\| 安裝代號
		L:固定腳部 U:表面固定型 F:固定法蘭			(夾緊型)

■椿本型號導航

*要生成正確的格式編號，請按從左到右的順序選擇項目。

類型名稱

尺寸

邊框編號

安裝形式

減速比

軸配置

安裝代號

HMTK:
準雙曲面
齒輪頭
GMTK:
螺旋
齒輪頭

20

30

L:支腳安裝
H:空心軸型
U:表面
固定型
或
F:安裝法蘭

5～60

5～200

無符號

S:單側

T:兩側

E4DC
E4EC
E4HC
G2HC

請參照下述電機安裝部位尺寸圖
，選擇
安裝代號。

類型名稱

HMTK：採用準雙曲面齒輪直交軸型。

GMTK:使用螺旋齒輪的平行軸類型。

尺寸

表示額定輸入容量。

邊框編號

這表示減速機的尺寸。對於大多數型號而言，該值與輸出軸直徑相同。

由電機容量和減速比自動決定。

安裝形式

L：底腳安裝型。

U：端面安裝型。

F:法蘭安裝類型。

是端面安裝還是法蘭安裝，
將依據機座號自動決定。

減速比

表示減速比。

區域分隔符對應於框架編號。

軸配置

對於HMTK類型:

無符號:安裝類型為空心軸類型 (H) 時，不需要軸對齊符號。

S:安裝形式為表面安裝 (U) 時，實心輸出軸伸出安裝面側的類型。

T:實心輸出軸位於兩側的類型。

對於GMTK類型:

無符號:不需要軸放置符號。

安裝代號

指定與要安裝的電動機相匹配的安裝代號。

商品一覽表

※單擊形狀編號以顯示詳細信息。全部開啟全部關閉

額定輸入0.2kW (型號GMTK02~)

安裝代號	減速比	腳安裝型	面安裝型	法蘭安裝型
E4DC E4EC E4HC G2HC 下面的電機安裝部分請參照尺寸圖，選擇安裝代號。	1/5	GMTK0218L5	GMTK0218U5	Face mount型 + UFS27 (偏心型) UFS25 (偏心、小型) UFM26 (同心型)
	1/10	GMTK0218L10	GMTK0218U10	Face mount型 + UFS15 (偏心型) UFS13 (偏心、小型) UFM15 (同心型)
	1/15	GMTK0218L15	GMTK0218U15
	1/20	GMTK0218L20	GMTK0218U20
	1/25	GMTK0218L25	GMTK0218U25
	1/30	GMTK0224L30	GMTK0224U30	Face mount型 + UFS27 (偏心型) UFS25 (偏心、小型) UFM26 (同心型)
	1/40	GMTK0224L40	GMTK0224U40
	1/50	GMTK0224L50	GMTK0224U50
	1/60	GMTK0224L60	GMTK0224U60
	1/80	GMTK0224L75	GMTK0224U75
	1/100	GMTK0228L100	GMTK0228U100	Face mount型 + UFS37 (偏心型) UFM39 (同心型)
	1/120	GMTK0228L120	GMTK0228U120
	1/160	GMTK0228L165	GMTK0228U165
	1/200	GMTK0228L200	GMTK0228U200

返回此頁面的頂部

額定輸入0.4kW (型號GMTK04~)

安裝代號	減速比	腳安裝型	面安裝型	法蘭安裝型
E4HC G2HC 下面的電機安裝部分請參照尺寸圖，選擇安裝代號。	1/5	GMTK0424L5	GMTK0424U5	Face mount型 + UFS27 (偏心型) UFS25 (偏心、小型) UFM26 (同心型)
	1/10	GMTK0424L10	GMTK0424U10
	1/15	GMTK0424L15	GMTK0424U15
	1/20	GMTK0424L20	GMTK0424U20
	1/25	GMTK0424L25	GMTK0424U25
	1/30	GMTK0428L30	GMTK0428U30	Face mount型 + UFS37 (偏心型) UFM39 (同心型)
	1/40	GMTK0428L40	GMTK0428U40
	1/50	GMTK0428L50	GMTK0428U50
	1/60	GMTK0428L60	GMTK0428U60
	1/80	GMTK0428L75	GMTK0428U75
	1/100	GMTK0438L100	GMTK0438U100	Face mount型 + UFM48 (同心型)
	1/120	GMTK0438L120	GMTK0438U120
	1/160	GMTK0438L165	GMTK0438U165
	1/200	GMTK0438L200	GMTK0438U200

返回此頁面的頂部

額定輸入0.75kW (型號GMTK07~)

安裝代號	減速比	腳安裝型	面安裝型	法蘭安裝型
G5KC G5LC K2KC K2LC K3YC 下面的電機安裝部分請參照尺寸圖，選擇安裝代號。	1/5	GMTK0728L5	GMTK0728U5	Face mount型 + UFS37 (偏心型) UFM39 (同心型)
	1/10	GMTK0728L10	GMTK0728U10
	1/15	GMTK0728L15	GMTK0728U15
	1/20	GMTK0728L20	GMTK0728U20
	1/25	GMTK0728L25	GMTK0728U25
	1/30	GMTK0738L30	GMTK0738U30	Face mount型 + UFM48 (同心型)
	1/40	GMTK0738L40	GMTK0738U40
	1/50	GMTK0738L50	GMTK0738U50
	1/60	GMTK0738L60	GMTK0738U60
	1/80	GMTK0738L75	GMTK0738U75
	1/100	GMTK0742L100	---	GMTK0742F100
	1/120	GMTK0742L120	---	GMTK0742F120
	1/160	GMTK0742L165	---	GMTK0742F165
	1/200	GMTK0742L200	---	GMTK0742F200

返回此頁面的頂部

額定輸入1.5kW (型號GMTK15~)

安裝代號	減速比	腳安裝型	面安裝型	法蘭安裝型
K3LC K3MC K3YC 下面的電機安裝部分請參照尺寸圖，選擇安裝代號。	1/5	GMTK1538L5	GMTK1538U5	Face mount型 + UFM48 (同心型)
	1/10	GMTK1538L10	GMTK1538U10
	1/15	GMTK1538L15	GMTK1538U15
	1/20	GMTK1538L20	GMTK1538U20
	1/25	GMTK1538L25	GMTK1538U25
	1/30	GMTK1538L30	GMTK1538U30
	1/40	GMTK1542L40	---	GMTK1542F40
	1/50	GMTK1542L50	---	GMTK1542F50
	1/60	GMTK1542L60	---	GMTK1542F60
	1/75	GMTK1542L75	---	GMTK1542F75

返回此頁面的頂部

額定輸入2.2kW (型號GMTK22~)

安裝代號	減速比	腳安裝型	面安裝型	法蘭安裝型
L1PC L1RC 下面的電機安裝部分請參照尺寸圖，選擇安裝代號。	1/5	GMTK2242L5	---	GMTK2242F5
	1/10	GMTK2242L10	---	GMTK2242F10
	1/15	GMTK2242L15	---	GMTK2242F15
	1/20	GMTK2242L20	---	GMTK2242F20
	1/25	GMTK2242L25	---	GMTK2242F25
	1/30	GMTK2242L30	---	GMTK2242F30

返回此頁面的頂部

電機支架尺寸圖

單位:mm

尺寸	安裝代號不同馬達制造商對應一覽表	電動機支架尺寸
尺寸	安裝代號不同馬達制造商對應一覽表	AD	MA	MB	MC	MD	ML(min)	MS	MT
GMTK02	E4DC	65	□60	Φ50G7	M5深度12 (PCD70)	5	30(25)	Φ8	M4
	E4EC							Φ9
	E4HC							Φ14
	G2HC		□80	Φ70G7	M6深度10 (PCD90)			Φ14
GMTK04	E4HC	54	□60	Φ50G7	M5深度12 (PCD70)	5	30(25)	Φ14	M4
GMTK04	G2HC	54	□80	Φ70G7	M6深度10 (PCD90)	5	30(25)	Φ14	M4
GMTK07	G5KC	63	□80	Φ70G7	M6深度15 (PCD90)	5	40(30)	Φ16	M5
	G5LC		□80	Φ70G7	M6深度15 (PCD90)			Φ19
	K2KC		□130	Φ110G7	M8深度13 (PCD145)			Φ16
	K2LC				M8深度13 (PCD145)			Φ19
	K3YC	81			M8深度16 (PCD145)	8	58(40)	Φ24
GMTK15	K3LC	77	□130	Φ110G7	M8深度16 (PCD145)	8	58(40)	Φ19	M5
	K3MC							Φ22
	K3YC							Φ24
GMTK22	L1PC	121	□180	Φ114.3G7	M12深度16 (PCD200)	8	80(55)	Φ28	M6
GMTK22	L1RC	121	□180	Φ114.3G7	M12深度16 (PCD200)	8	80(55)	Φ35	M6

6.選項

法蘭

·將表面安裝型裝在法蘭上時，請使用S法蘭或M法蘭。(S法蘭、M法蘭材質均為鑄鐵制。)

S法蘭:偏心

·適用法蘭編號

減速比	額定輸入
減速比	0.1kW	0.2kW	0.4kW	0.75kW
5	UFS27 (UFS25)		UFS27	UFS37
10、15、20、25	UFS15 (UFS13)	UFS15 (UFS13)	UFS27	UFS37
30、40、50	UFS15 (UFS13)	UFS27 (UFS25)	UFS37
60、75	UFS27 (UFS25)	UFS27 (UFS25)	UFS37
100、120、165、200	UFS27 (UFS25)	UFS37

·() 內為小1框的S法蘭。

・尺寸（單位：mm）、PDF圖紙、標準價格和交貨期

法蘭編號	Cs	E	F	H	R	O	Y	Z	質量 kg	PDF圖紙	建議售價	交貨期
UFS13	18	4	12	135	32	125	150	9	1.2	PDF	お問合せください	お問合せください
UFS15	20	4	12	150	32	140	170	9	1.3	PDF	お問合せください	お問合せください
UFS25	20	4	16	150	41 (32)	140	170	9	1.4	PDF	お問合せください	お問合せください
UFS27	24	4	16	175	41 (32)	165	200	11	2.3	PDF	お問合せください	お問合せください
UFS37	24	4	18	175	47	165	200	11	2.1	PDF	お問合せください	お問合せください

·法蘭附帶有4個螺栓。

·() 內尺寸適用於安裝在0.1kW、0.2kW的1/5時。

M法蘭:同心

·適用法蘭編號

減速比	額定輸入
減速比	0.1kW	0.2kW	0.4kW	0.75kW	1.5kW
5	UFM26		UFM26	UFM39	UFM48
10、15、20、25	UFM15	UFM15	UFM26	UFM39
30		UFM26	UFM39	UFM48
40、50
60、75	UFM26
100、120、165、200	UFM26	UFM39	UFM48

・尺寸（單位：mm）、PDF圖紙、標準價格和交貨期

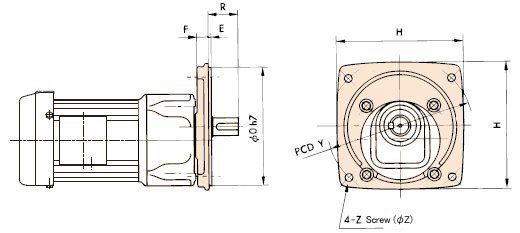

法蘭編號	E	F	H	R	O	Y	Z	質量 kg	PDF圖紙	建議售價	交貨期
UFM15	3.5	12	155	32	145	170	M10	1.4	PDF	お問合せください	お問合せください
UFM26	3.5	16	165	41 (32)	148	185	M12	1.7	PDF	お問合せください	お問合せください
UFM39	4	18	190	47	180	215	M12	2.5	PDF	お問合せください	お問合せください
UFM48	5	26.5	280	60.5	260	290	Φ12	7.5	PDF	お問合せください	お問合せください

·法蘭附帶有4個螺栓。
