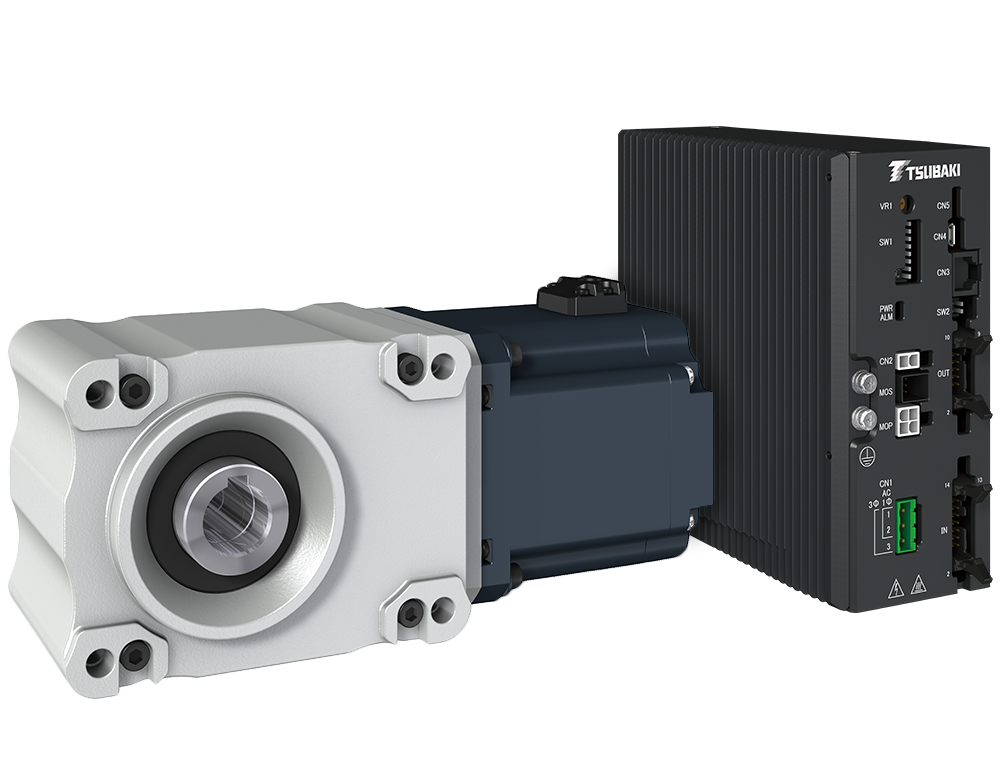

DC無刷馬達戟齒輪減速機

滿足自動化和節能的需求

馬達選型新標準：椿本新一代電機

DC無刷馬達是一種能夠像伺服馬達一樣進行速度控制，且性價比極高的馬達。它們還具有節能、環保和結構緊湊的優點。與椿本準雙曲面齒輪組合使用，可最大限度的發揮馬達固有的強韌扭矩。

利用永磁鐵的力量提高效率

若要實現速度控制，請選擇椿本DC無刷馬達！

「DC無刷馬達」是一種結構緊湊、效率極高的電機，其轉子中使用永久磁鐵。

採用從專用驅動器接收電源供應和旋轉指令來驅動馬達的結構，通過感測器檢測馬達的旋轉速度進行反饋控制，因此速度控制性能出色。

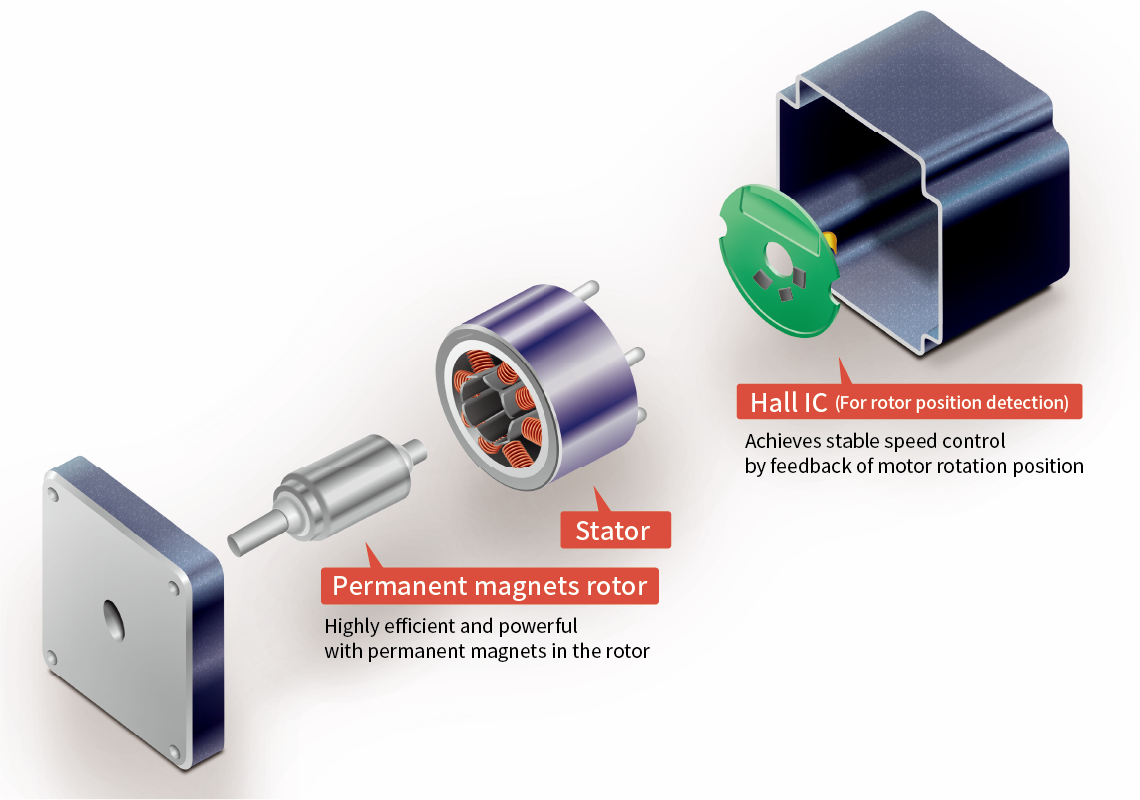

DC無刷馬達結構

電機效率相當於IE4!

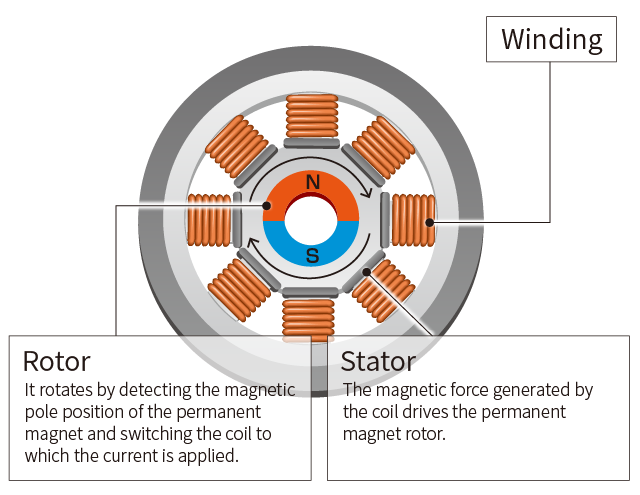

定子構造示意圖
(點擊放大)

過去，變頻器驅動器或伺服馬達是速度控制的主流，但近年來，DC無刷馬達作為一種新的選擇，引起了人們的注意。

雖然採用變頻器控制速度，但速度範圍較窄，扭力不足。
想用高效電機節能，伺服電機太貴...
使用伺服馬達，但只使用速度控制。

DC無刷馬達正是滿足這些以及其他要求的馬達。

與變頻器驅動器和伺服馬達的比較

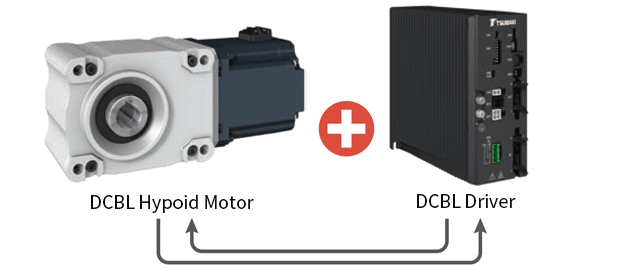

速度控制優良
vs.變頻驅動

通過內置的霍爾IC,檢測馬達的旋轉速度，並反饋給驅動器，在負荷變動時也能實現穩定的旋轉速度!

寬變速範圍
vs.變頻驅動

電機轉速範圍

100～2500 r/min

袖珍的
vs.變頻驅動vs.伺服電機

將減速機連接到伺服馬達時，需要採用法蘭安裝，這會增加總長度。然而，由於DC無刷馬達雙曲面戟齒輪減速機是內建的，因此結構非常緊湊，有助於節省設備空間。

由於效率高，損失少，可實現電機小型化、無冷卻風扇，實現了更加緊湊的設計。

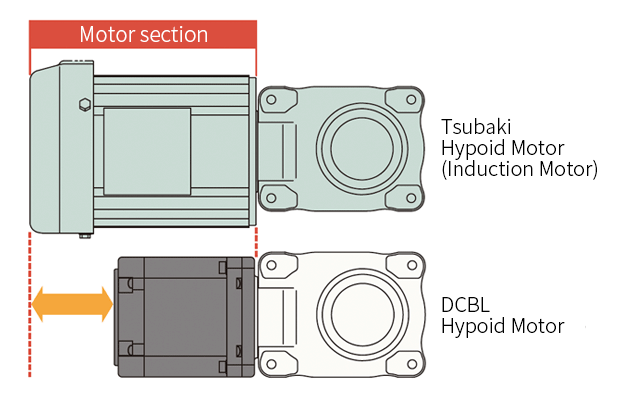

與感應電動機相比
電動機部分全長38 %小型化

(例)0.2kW時縮短67.2mm。

此外，作為一種獨特的功能，

馬達內建溫度感測器，防止燒損

馬達內部內置溫度感測器，通過對繞組溫度進行持續監視，實現了馬達的燒毀保護。即使在啟動頻率較高的應用程序中，也可以放心使用。

隨意控制電機的專用驅動器

椿本開發了專用驅動器來實現各種運動，任何人都可以輕松控制運動。

由於監視馬達狀況，因此可根據負荷狀況切換至最佳轉速，並可自動運行至確定位置等。此外，由於它具有通信功能，因此遠程監控也很容易。

通過通信功能實現預測性維護和遠程監控

配備通信功能，可迅速檢測電機過熱、過負荷檢測等，使電機停止工作。

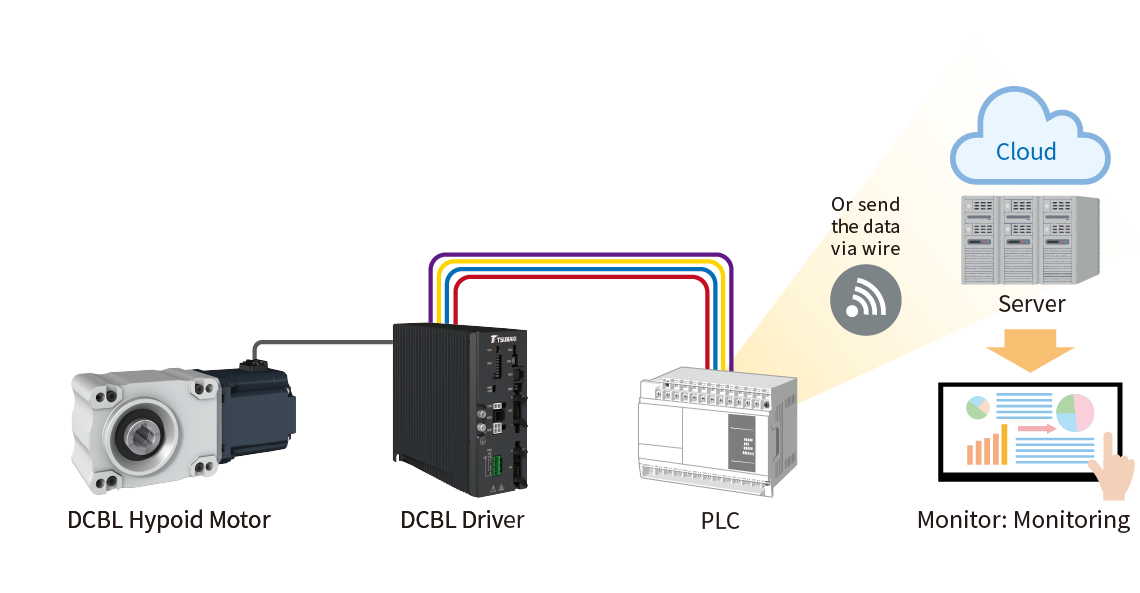

與PLC連接

由於它始終監控運行狀態，因此可以根據情況控制速度，並通過遠程監控上傳數據。

(需要選項中的用於通訊的電纜)

與PLC連接

通信規格採用多功能Modbus-RTU,除RS-485外，還配備了可輕松連接PC的微型USB端子。

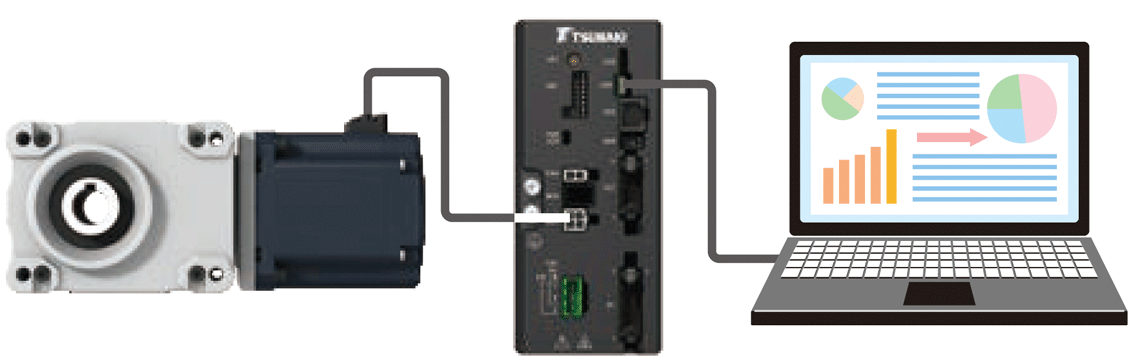

通過連接PC,可以設置參數並更新專用驅動程序

使用專用PC軟體，您可以輕松更改每個參數的設置。將來，我們將通過更新驅動程序程序來添加新功能。

點擊此處下載PC軟體

軟體版本升級通知

2024.03.01修正了錯誤。
(Ver 2.0.1)

2023.10.02・追加試運轉功能^※ /追加了不寫入存儲器的功能^※。

·實時監視器更改/IO監視器已添加^※。
・增加了錯誤代碼顯示。
・增加了參數說明。
・提高了動作的穩定性。
(Ver 2.0.0)

※從2023年10月1日以後出廠的驅動程序開始可以使用。

2023.04.26提高了運行穩定性。
(Ver 1.0.14.0)

2023.03.27實施了程序運行點數切換的變更、程序運行條件的追加、運行穩定性的提高。
(Ver 1.0.13.0)

我們建議您使用更新版本，因為它提高了軟體的運行穩定性。
對應驅動器為2023年4月以後發貨的部分。

* 先前發布的驅動程式也可以與更新後的版本一起使用。
但是，部分附加功能無法使用。詳情請參閱使用使用說明書。
