電纜保護鏈條^​塑膠系列特殊規格

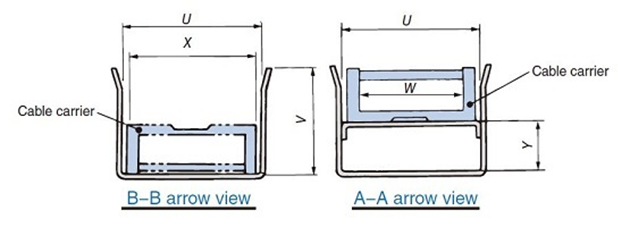

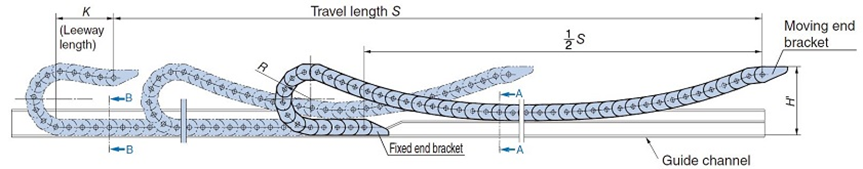

尺寸	間距 P mm	內高 H mm	彎曲 半徑 R mm	寬松 長度 K mm	最大移動 行程 Smax m	最大 支撐物 質量 kg/m	最大 移動 速度 m/min	安裝 高度 H' mm	滑橇安裝 ●要 △選項 -無	主機 滑橇 允許磨損量 （） 是 滑橇 mm	移動端金屬配件		內寬 W mm	X mm	U ＋2 －1 mm	V mm	Y mm
											材質	規格 區分
TKP35H22 註3)	35	22	37	100	20 20~40 註) 1 40~ 註) 2	1.0	40	150	-	1.0	工程塑膠	標準	25 38 50	W+12	W+18	60	30
			50					150
			75					150				特殊形狀
													63	77	83
			100	250
TKP45H25 註3)	45	25	50	140	30 30~60 註) 1 60~ 註) 2	2.0	120	190	-	1.5	鋼	特殊形狀	38	56	62	70	36
			75	140				230
			95	140				230					58 78 103	W+20	W+26	70	36
			125	250				230
			150	400				230
			200	700				230
TKP58H39 註3)	58	39	60	190	45 45~75 註) 1 75~ 註) 2	3.0	150	200	-	1.5 (5.0)	鋼	特殊形狀	50 75 100 125	W+21 滑動 附抽皺 W+25	W+27 滑動 附抽皺 W+31	100	52 滑動 附抽皺 59
			75	190				200	△
			90	190				250	△
			125	220				250	△
			150	400				250	△
			200	600				250	△
TKP62H34	62.5	34	75	190	50 50~80 註) 1 80~ 註) 2	3.0	120	200	-	1.0	鋼	標準	150 200	W+22	W+28	108	54
			90	190				250
			125	220				250				特殊形狀
			150	400				250
			200	700				250
TKP68H46 註3)	68	46	75	190	45 45~75 註) 1 75~ 註) 2	3.0	150	200	△	1.5 (5.0)	工程塑膠 或 鋼	特殊形狀	75 100 125 150 175	W+22 滑動 附抽皺 W+26	W+32	126	63 滑動 附抽皺 70
			100	190				200	△
			125	220				250	△
			150	400				250	△
			200	600				250	△
			250	750				300	△
TKP90H50	90	50	130	270	80 80~120 註) 1 120~ 註) 2	4.0	150	300	-	1.5	鋼	特殊形狀	100 150 200	W+30	W+36	156	78
			200	350				350
			250	600				350
TKP91H56 註7)	91	56	200	300	80 80~120 註) 1 120~ 註) 2	6.0	200	380	●	(7.0)	工程塑膠+ 鋼制套筒	特形 註) 5	150~500 (每50mm) 註) 8	W+42	W+50	188	94
			250	600				380
			300	750				380
TKP91H80 註7)	91	80	200	380	100 100~120 註) 1 120~ 註) 2	8.0	200	400	●	(7.0)	工程塑膠+ 鋼制套筒	特形 註) 5	150~500 (每50mm) 註) 8	W+56	W+64	236	118
			250	500				400
			300	750				400
			350	1000				400
			400	1200				400
TKP125H74	125	74	185	380	90 90~120註) 1 120~ 註) 2	6.0	150	400	-	1.5	鋼	特殊形狀	150 250 350	W+40	W+46	212	106
			250	600				400
			350	1000				400
TKMK47H28	47.5	28	100	150	25 25~50 註) 1 50~ 註) 2	2.0	60	200	●	(1.5)	鋼	特形 註) 5	56 104 152 192	W+17	W+22	84	42
			160	250				250
			200	450				250
TKMK65H42	65	42	95	200	70 70~90 註) 1 90~ 註) 2	4.0	200	250	●	(1.5)	鋼	特形 註) 6	66 106 154 194 258	W+34	W+39	120	60
			115	200				250				特形 註) 5
			145	200				300
			220	500				300
TKMK95H58	95	58	140	290	80 80~90 註) 1 90~ 註) 2	6.0	200	300	●	(1.5)	鋼	特形 註) 5	114 162 210 258 306 402 512	W+34	W+39	167	83.5
			170	290				300
			200	300				380
			290	600				380
TKMK125H72	125	72	180	380	100 100~120 註) 1 120~ 註) 2	6.0	200	400	●	(1.5)	鋼	特形 註) 5	151 247 359 407 455 503	W+45	W+50	199	99.5
			220	380				400
			260	500				400
			340	900				400
			380	1100				400

尺寸	間距 P mm	內高 H mm	彎曲 半徑 R mm	寬松 長度 K mm	最大移動 行程 Smax m	最大 支撐物 質量 kg/m	最大 移動 速度 m/min	安裝 高度 H' mm	滑橇安裝 ●要 △選項 -無	主機 滑橇 允許磨損量 （） 是 滑橇 mm	移動端金屬配件		內寬 W mm	X mm	U ＋2 －1 mm	V mm	Y mm
											材質	規格 區分
TKC34H25	34	25	70	110	50 50~70 註) 1 70~ 註) 2	2.0	150	200	-	1.0	鋼	標準	50 90 130	W+20	W+30	80	40
			100	110				200				特殊形狀
			150	200				250
TKC47H36	47	36	100	150	70 70~80 註) 1 80~ 註) 2	3.0	200	250	-	1.0	鋼	標準	80 160	W+26	W+36	110	55
			150	150				300				特殊形狀
			200	400				300
			250	600				300
TKC64H50	64	50	135	200	80 80~120 註) 1 120~ 註) 2	4.0	200	300	-	1.5	鋼	特殊形狀	110 120	W+30	W+40	150	75
			200	300				350
			250	500				350
			300	750				350
TKC85H68	85	68	180	260	90 90~120 註) 1 120~ 註) 2	6.0	200	400	-	1.5	鋼	特殊形狀	150 200 300 350	W+36	W+46	200	100
			250	500				400
			350	1000				400
TKC91H56 註) 7	91	56	200	300	80 80~120 註) 1 120~ 註) 2	6.0	200	380	●	(7.0)	工程塑膠+ 鋼制套筒	特形 註) 5	150~400 (每50mm)	W+42	W+50	188	94
			250	600				380
			300	750				380
TKC91H80 註) 7	91	80	200	380	100 100~120 註) 1 120~ 註) 2	8.0	200	400	●	(7.0)	工程塑膠+ 鋼制套筒	特形 註) 5	150~400 (每50mm)	W+56	W+62	236	118
			250	500				400
			300	750				400
			350	1000				400
			400	1200				400
TKMT47H26	47.5	26	100	150	25 25~50 註) 1 50~ 註) 2	2.0	60	200	●	(1.5)	鋼	特形 註) 5	56 80 104 152 192	W+17	W+22	84	42
			160	250				250
			200	450				250
TKMT65H38	65	38.5	95	200	70 70~90 註) 1 90~ 註) 2	4.0	200	250	●	(1.5)	鋼	特形 註) 6	66 106 130 194 258	W+34	W+39	120	60
			115	200				250				特形 註) 5
			145	200				300
			220	500				300
TKMT95H54 (塑料薄膜 款式)	95	54.5	140	290	80 80~90 註) 1 90~ 註) 2	6.0	200	300	●	(1.5)	鋼	特形 註) 5	114 130 162 258 306	W+34	W+39	167	83.5
			170	290				300
			200	300				380
			290	600				380
TKMT125H68	125	68.5	220	380	100 100~120 註) 1 120~ 註) 2	8.0	200	400	●	(1.5)	鋼	特形 註) 5	135 183 247	W+45	W+50	199	99.5
			260	500				400
			340	900				400
			380	1100				400

註釋

1.根據支持物質量而不同。請咨詢本公司。

2.根據安裝條件，有可能可用。請咨詢本公司。

3.無法使用TKP35H22、TKP45H25、TKP58H39及TKP68H46的蓋板內週側開閉類型。

4.不推薦使用TKP型MW規格 (低摩擦、低磨損規格) 。

5.固定端金具也經過特殊設計，並附有滑動裝置。

6. 活動端支架和固定端金具均採用特殊設計，並附有滑軌。

7. 對於 TKP91 和 TKC91，用導軌覆蓋固定端支架。

8.內寬:150・175・200・225・250・275・300・325・350・400・450・500mm
