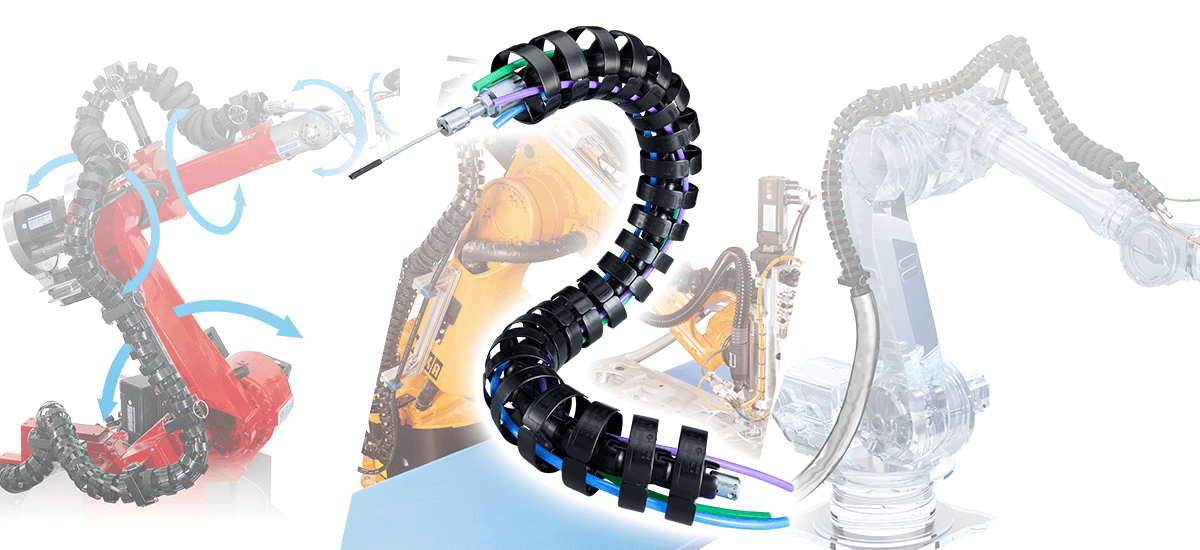

多軸機械人纜線纏繞或
是否因斷線而煩惱?
ROBOTRAX 實現了
可靠的電纜保護，
並能減少維護保養！

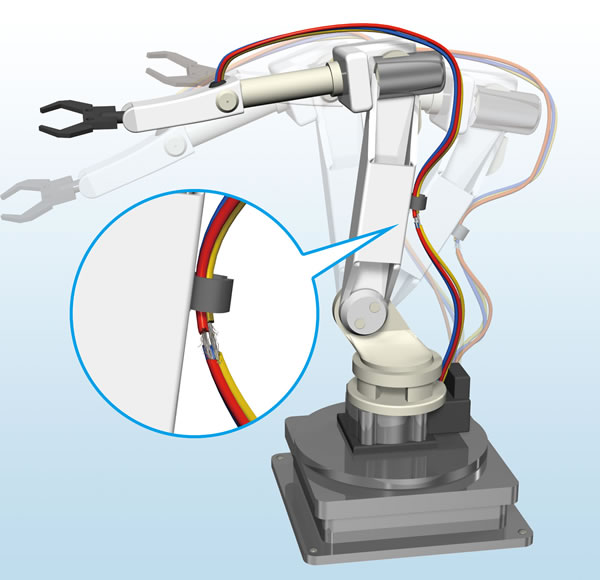

傳統佈線保護
電纜軟管裸露，有斷線的風險
使用ROBOTRAX解決問題
鏈節中的彎曲調節結構可防止電纜過載!
傳統佈線保護
插入/更換電纜軟管需要時間

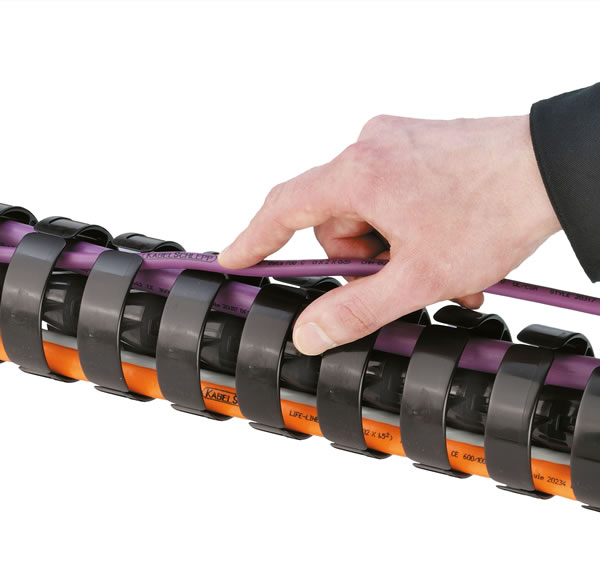

使用ROBOTRAX解決問題
開放式結構便於插入和取出。此外，可以直觀地檢查電纜的狀態!
傳統佈線保護
電纜/軟管斷開，因為電纜被多軸機械人的高速和復雜運動所左右
使用ROBOTRAX解決問題
內置金屬絲，實現高拉伸強度。即使在突然加速和突然減速驅動時也能可靠地跟蹤!
傳統佈線保護
機械人在惡劣環境中使用，給電纜軟管帶來負擔

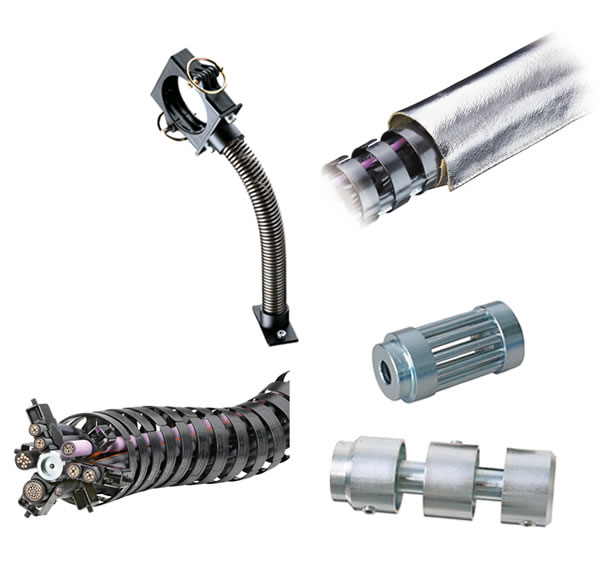

使用ROBOTRAX解決問題
附件種類豐富，適用於各種使用環境和佈線!
產品系列
系列
- 塑膠系列三維TKRB型ROBOTRAX
TKRB14H10～TKRB40H31
TKRB50H48
※單擊以查看詳細資訊。
| 系列 | 尺寸 | 適用電纜軟管外徑 mm |
彎曲半徑 mm |
容許扭轉角度 (每1m) ° |
Da mm |
hi mm |
t mm |
|---|---|---|---|---|---|---|---|
| TKRB型 | TKRB14H10 | 2～7 | 40[53] | ±670 | 31 | 10 | 14.5 |
| TKRB21H10 | 2～8 | 70[75] | ±450 | 40 | 10 | 21.5 | |
| TKRB32H14 | 2～11 | 90[105] | ±300 | 56 | 14 | 32 | |
| TKRB40H22 | 3～18 | 125[140] | ±215 | 75 | 22 | 40 | |
| TKRB40H24 | 3～20 | 130[170] | ±215 | 85 | 24 | 40 | |
| TKRB40H31 | 3～27 | 130[175] | ±215 | 100 | 31 | 40 | |
| TKRB50H48 | ～42 | 125[225] | ±200 | 140 | 48 | 50 |
