鏈張緊器的位移量與推力的關係

TCS型 (擺動式)

  • 作用推力F (kN)

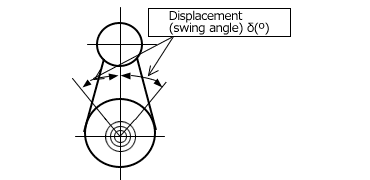

  • 位移量 (擺動角) δ (°)
  • 重力加速度G=9.80665 (m/s 2)

·CT-TCS40、CT-TCS50
F= (0.26×δ+0.8) ×G×10-3 ※壓緊力範圍:0~0.15 (kN)

·CT-TCS60、CT-TCS80
F= (0.95×δ+1.5) ×G×10-3 ※壓緊力範圍:0~0.39 (kN)

ETS型及TA型 (直動式)

  • 作用推力F (kN)

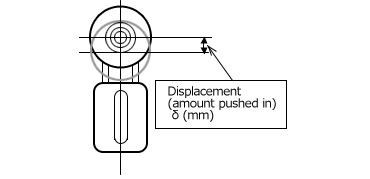

  • 位移量 (推力) δ (mm)
  • 重力加速度G=9.80665 (m/s 2)

·CT-ETS40、CT-ETS50、CT-TA40
F= (0.8×δ+8.4) ×G×10-3 ※壓緊力範圍:0.10~0.25 (kN)

·CT-ETS60、CT-ETS80、CT-TA50、CT-TA60
F= (1.36×δ+19.1) ×G×10-3 ※壓緊力範圍:0.15~0.39 (kN)
