塑膠頂板鏈條TPUSR型專用角盤
- TPUSR550/TPUSR826塑膠頂板鏈條角盤
-
用途
TPUSR型用的角盤。
當曲線佈局採用最小橫向彎曲半徑 (R=150mm) 時，建議使用拐角圓盤。
除可期待降低張力負荷、降低磨損效果外，還可抑制脈動的發生。
塑膠頂板鏈條TPUSR550型用/TPUSR826型用角盤一覽
| 類型 | - | |||
|---|---|---|---|---|
| 用途 | 傳送側 | 返回側 | 傳送側 | 返回側 |
| 型號 | TPUSR550-CD-R150C | TPUSR550-CD-R150R | TPUSR826-CD-R150C | TPUSR826-CD-R150R |
| 適用鏈條格式 | TPUSR550, TPUSR550P | TPUSR826, TPUSR826P | ||
| 適用鏈節距（mm） | 31.75 | |||
| 適用鏈輪格式 | - | |||
| 適用導向法蘭 | - | |||
| 應用輪轂 | - | |||
| 形狀 | |
|||
| 本體材質 | 超高分子量聚乙烯 | |||
| 材質等級 | - | |||
| 機身外觀顏色 | 白色 | 綠色 | ||
| 旋鈕外觀顏色 | - | |||
| 軸承材質 | - | |||
| 密封圈材質 | - | |||
| 結構 | - | |||
| 碟形螺釘 | 不鏽鋼 | |||
| 螺栓螺母材質 | - | |||
| 齒數 | - | |||
| 作用歯數 | - | |||
| 軸孔形狀 | - | |||
| 軸孔尺寸mm | - | |||
| 底孔（mm） | - | |||
| 最大軸孔直徑mm | - | |||
| 寬度mm | - | |||
| 長度mm | - | |||
| 鏈條橫向彎曲半徑R mm | 150 | |||

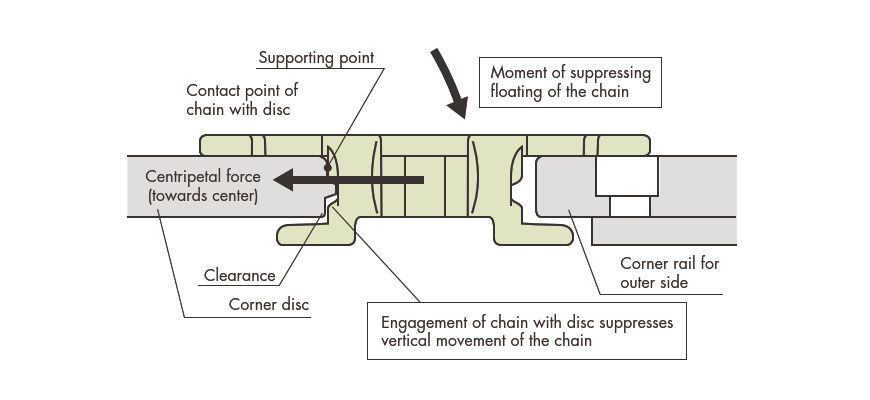

防浮機構
型號表示例
| TPUSR826 | - | CD | - | R150 | R |
| | 形式 |
| 簡略符號 CD:角盤 |
| 鏈條橫向彎曲半徑 |
｜ R：返回側 |
