動力鎖AS系列
標準規格
- ·通過採用高強度螺栓，緊固螺栓的數量比其他公司產品少，可減少組裝工時。
- ·涵蓋Φ19~Φ500的廣泛軸徑。也備齊了英寸尺寸。
- 適用軸徑:Φ19~Φ500
- トルク範囲：294～555000N・m
- 適用公差：軸 h8，輪轂孔 H8
- 應用曲面粗糙度:Ra1.6
不鏽鋼規格
- ·適合在腐蝕氣氛惡劣的環境中使用。
- ·本體使用奧氏體不鏽鋼材料，緊固螺栓 (M12以下) 採用表面經過特殊潤滑塗層的不鏽鋼材料 (SUH660) 。
由此可防止生銹，獲得穩定的摩擦係數，保持高性能。 - ·如上所述，組裝時無需塗油。減少裝配工時。
- 適用軸徑:Φ19~Φ150
- トルク範囲：196～20900N・m
- 適用公差：軸 h8，輪轂孔 H8
- 應用曲面粗糙度:Ra1.6
無電解鍍鎳規格
- ·主體採用了無剝離的無電解鍍鎳。
- ·適用於無塵室等的簡易防銹用途。
- ·緊固螺栓經過具有潤滑效果的特殊表面處理，組裝時無需塗油。無鉻，也考慮到了環境方面。
- 適用軸徑:Φ19~Φ300
- トルク範囲：245～151000N・m
- 適用公差：軸 h8，輪轂孔 H8
- 應用曲面粗糙度:Ra1.6
結構

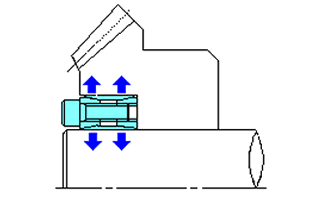

雙錐度

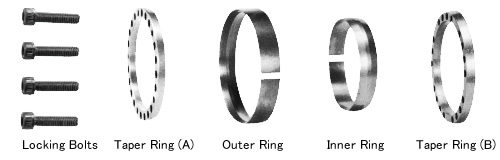

動力鎖AS 系列由五個部分組成：錐形環 (A)、錐形環 (B)、外環、內環和緊固螺栓。
只需擰緊緊固螺栓即可實現牢固連接。
操作方法
產品目錄、使用說明書
型號表示例
| PL | 020 | X | 047 | AS |
| | 軸徑 |
| 外徑 |
| 規格 |
||
| AS:標準規格 AS-SS:不鏽鋼規格 AS-KP:無電解鍍鎳規格 |
商品一覽表
※單擊以查看詳細資訊。
PL320X405AS 至 PL500X605AS 均為按訂單生產品。具體規格請參考目錄數據。
