銷齒輪傳動組件
- 建議降低旋轉驅動和直線驅動的成本
- 銷齒輪傳動組件是一種新型驅動單元，可取代齒輪和齒條。
- 通過銷軸機構的車輪齒條與特殊齒形齒輪的組合，大大擴展了旋轉、直線驅動部的設計自由度。
- *安裝簡單：採用分割分段的方式，安裝作業簡單。粗略的安裝精度也可使用。
- *高傳輸扭矩:銷齒輪採用大尺寸模塊設計，與銷輪機架保持良好平衡，可提供高傳輸扭矩。
- *可用於大型設備:通過增加輪盤類型的段數，可用於大型驅動設備。
- *適用於大型設備 (例如鋼鐵行業) 的尺寸系列:成本和切線性能優於大型齒輪。
產品目錄、使用說明書
配置

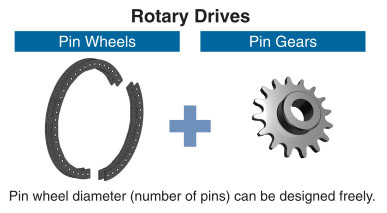

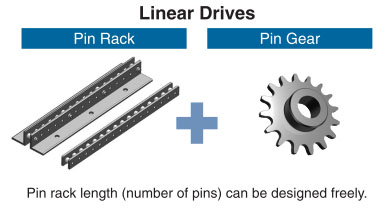

銷齒輪傳動組件是一種具有銷齒條（或銷輪）的驅動裝置，可與銷齒輪嚙合。
特性
安裝簡單，允許隨意安裝。
- -銷架和銷輪上的所有銷釘都是空心銷銷釘，因此可以使用這些孔輕鬆進行安裝。
通過分段單元的組合，可以應對大型機器。
- ·在機架的情況下，通過匹配連接表面，可以保持單元的間距，並且可以進行長的直線驅動。
- ·大型機用的銷齒輪是分段組裝的，所以分段的組合可以對應大直徑的銷齒輪。
與鏈條方式相比，傳遞力更大，尺寸更小。
結構
銷齒輪具有特殊齒形，與滾子連續順暢地嚙合。
為了提高強度、磨損強度，齒部進行了硬化處理。
銷齒專用齒形
銷齒的齒形，採用近似漸開線曲線形狀，為本公司獨有形狀，使銷輪和齒條能順利地咬合傳動，進一步提高強度。
型號顯示示例 (直線驅動時)
銷架
| PDU050 | - | S | P | A | 080P | - | R |
| | 邊框編號 |
｜ ｜ |
| 銷條 |
｜ ｜ |
| 銷軸總數 |
| 規格 無標記:鋼型標準規格 K:鋼型無電解鍍鎳規格 R:鋼型高防銹規格 Y:柔軟型 S:不鏽鋼型標準規格 |
||
| | 驅動方式 S:直線驅動 |
| 安裝方式 F:平面型 A:角型 |
||||||
銷齒輪
| PDU050 | - | S | G | B | 014T | - | R |
| | 邊框編號 |
｜ ｜ |
| 銷齒輪 |
｜ ｜ |
| 齒數 |
| 規格 無標記:鋼型標準規格 K:鋼型無電解鍍鎳規格 R:鋼型高防銹規格 Y:柔軟型 S:不鏽鋼型標準規格 |
||
| | 驅動方式 S:直線驅動 |
| 銷齒型 B:單輪轂型 C:雙輪轂型 |
||||||
型號顯示示例 (旋轉驅動時)
銷輪
·對於整周
| PDU070 | - | G | P | F | 300P | - | R |
| | 邊框編號 |
｜ ｜ |
| 銷齒輪 |
｜ ｜ |
| 銷軸總數 |
| 規格 無標記:鋼型標準規格 K:鋼型無電解鍍鎳規格 R:鋼型高防銹規格 Y:柔軟型 S:不鏽鋼型標準規格 |
||
| | 驅動方式 G:外接迴轉驅動 N:內接迴轉驅動 |
| 安裝方式 F:平板式 |
||||||
·圓周的一部分 (小於360°)
| PDU070 | - | G | P | F | 300P | 090P | - | R |
| | 邊框編號 |
｜ ｜ |
| 銷齒輪 |
｜ ｜ |
| 銷軸總數 |
| 必要的銷子數 |
| 規格 無標記:鋼型標準規格 K:鋼型無電解鍍鎳規格 R:鋼型高防銹規格 Y:柔軟型 S:不鏽鋼型標準規格 |
||
| | 驅動方式 G:外接迴轉驅動 N:內接迴轉驅動 |
| 安裝方式 F:平板式 |
|||||||
銷齒輪
| PDU070 | - | G | G | C | 017T | 300P | - | R |
| | 邊框編號 |
｜ ｜ |
| 銷齒輪 |
｜ ｜ |
| 齒數 |
| 銷輪全部銷子數 |
| 規格 無標記:鋼型標準規格 K:鋼型無電解鍍鎳規格 R:鋼型高防銹規格 Y:柔軟型 S:不鏽鋼型標準規格 |
||
| | 驅動方式 G:外接迴轉驅動 N:內接迴轉驅動 |
| 銷齒型 B:單輪轂型 C:雙輪轂型 |
|||||||
規格
按類型和規格列出的對應框架編號
請注意，選擇銷齒輪傳動組件時，適用的機架編號會因類型和規格而異。
| 品種 | 邊框編號 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PDU020 | PDU022 | PDU030 | PDU035 | PDU040 | PDU050 | PDU055 | PDU070 | PDU080 | PDU090 | PDU120 | PDU150 | PDU180 | PDU240 | |||
| 鋼 款式 |
標準規格 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 無電解 鍍鎳規格 |
○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | - | - | ||
| 高防銹規格 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○※ | ○※ | - | - | - | - | ||
| 撓性類型 | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | ||
| 不鏽鋼類型 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | ||
※PDU080以上的框號不支持角形。
標準規格一覽表
有鋼型、柔軟型和不鏽鋼型三種。請根據您的環境進行選擇。
| 邊框編號 | 間距 mm |
容許切線載荷kN | ||
|---|---|---|---|---|
| 鋼型 | 撓性類型 | 不鏽鋼類型 | ||
| PDU020 | 20 | 4.7 | - | 0.8 |
| PDU022 | 22 | 7.7 | - | 1.1 |
| PDU030 | 30 | 12.8 | - | 1.9 |
| PDU035 | 35 | 19.5 | - | 2.6 |
| PDU040 | 40 | 27.3 | - | 4.1 |
| PDU050 | 50 | 31.7 | 25.3 | 5.1 |
| PDU055 | 55 | 52.9 | 37.0 | 7.0 |
| PDU070 | 70 | 60.7 | 48.5 | 9.9 |
| PDU080 | 80 | 71.5 | 57.2 | 12.0 |
| PDU090 | 90 | 98.9 | 79.1 | 16.8 |
| PDU120 | 120 | 122.5 | - | - |
| PDU150 | 150 | 240 | - | - |
| PDU180 | 180 | 347 | - | - |
| PDU240 | 240 | 525 | - | - |
| 鋼型、柔性型 | 不鏽鋼類型 | ||
|---|---|---|---|
| 最高使用速度 | 切線速度:50m/min | ||
| 使用氛圍 | 室內 (沒有雨水或水的地方) | 腐蝕氣氛 | |
| 工作溫度 | ‐10℃～150℃ | ‐20℃～400℃ | |
| 材質 | 框架 | 軋鋼 | 奧氏體不鏽鋼 |
| 套筒 | 合金鋼 | 析出硬化不鏽鋼 | |
| 滾子 | 合金鋼 | 奧氏體不鏽鋼 | |
| 銷齒輪 | 碳鋼（齒端硬化規格） | 奧氏體不鏽鋼 | |
| 邊框編號 | 背隙mm | 中心間距離精度mm | ||||
|---|---|---|---|---|---|---|
| 鋼型 | 撓性類型 | 不鏽鋼類型 | 鋼型 | 撓性類型 | 不鏽鋼類型 | |
| PDU020 | 0.26 ～ 0.47 | - | 0.26 ～ 0.47 | ±0.25 | - | ±0.25 |
| PDU022 | 0.32 ～ 0.57 | - | 0.32 ～ 0.57 | ±0.3 | - | ±0.3 |
| PDU030 | 0.32 ～ 0.66 | - | 0.32 ～ 0.67 | ±0.4 | - | ±0.4 |
| PDU035 | 0.33 ～ 0.88 | - | 0.33 ～ 0.88 | ±0.5 | - | ±0.5 |
| PDU040 | 0.41 ～ 0.86 | - | 0.41 ～ 0.86 | ±0.6 | - | ±0.6 |
| PDU050 | 0.53 ～ 0.98 | 0.77 ～ 1.22 | 0.53 ～ 1.08 | ±0.7 | ±1.57 | ±0.7 |
| PDU055 | 0.61 ～ 1.06 | 1.01 ～ 1.46 | 0.61 ～ 1.26 | ±0.75 | ±1.72 | ±0.75 |
| PDU070 | 0.86 ～ 1.24 | 1.36 ～ 1.74 | 0.86 ～ 1.61 | ±0.9 | ±2.02 | ±0.9 |
| PDU080 | 0.89 ～ 1.20 | 1.49 ～ 1.80 | 0.89 ～ 1.74 | ±1 | ±2.2 | ±1 |
| PDU090 | 0.97 ～ 1.42 | 1.57 ～ 2.02 | 0.97 ～ 1.92 | ±1.2 | ±2.7 | ±1.2 |
| PDU120 | 1.30 ～ 1.57 | - | - | ±1.6 | - | - |
| PDU150 | 1.63 ～ 1.96 | - | - | ±2 | - | - |
| PDU180 | 1.95 ～ 2.36 | - | - | ±2.4 | - | - |
| PDU240 | 2.60 ～ 3.14 | - | - | ±3.2 | - | - |
非電解鍍鎳規格
通過無電解鍍鎳，實現了優異的耐磨損性和耐腐蝕性的規格。
本設計以均勻的表面處理更具效果。
・用途例:搬運機械及機床等
・由於容許切線負荷與標準系列相同，因此可選擇與標準系列相同尺寸。
・按訂單生產品。

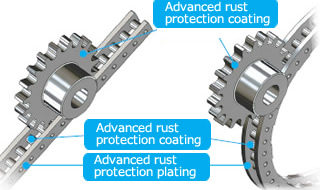

高防銹規格
通過特殊表面處理提高耐腐蝕性的高防銹規格。
每個零件都經過適當的防銹處理，在室外、水邊、海岸地區等嚴酷的腐蝕環境下都能發揮強大的防銹力。
・用途例:立體停車場、大型搬運小車、鑄造線、水閘等
・由於容許切線負荷與標準系列相同，因此可選擇與標準系列相同尺寸。
・按訂單生產品。
撓性類型
與以往的產品相比，擴大了中心之間的距離公差，銷齒條/銷滾輪與銷齒輪之間有較寬的間隙。
它不僅適用於對安裝精度要求嚴格的設備，而且對於因熱脹冷縮等原因導致運行過程中安裝位置變化的設備也有效。
・用途例:幹燥機、土木機械
・容許接線負載低於標準系列，選用時請參考說明頁。
・按訂單生產品。
特殊背隙規格 (不同於標準的容許切線載荷)
·大背隙規格
通過加大背隙，可以容易地安裝。
·小背隙規格
可以縮小背隙。(2/3標準背隙:PDU020-PDU120)
潤滑
運行前，請在所有滾子外周面塗上極壓潤滑脂。銷齒輪或銷條的滾子內面預先塗有潤滑用潤滑脂。
在水中使用等不能使用潤滑脂的環境或130°C以上的高溫環境下使用時，請另行咨詢。
安裝方法
銷輪，銷架平行形
由於使用了中空銷，利用該孔可以用螺栓將側面固定在對方裝置上。
安裝時可在有凸部的面上設置止動器或導軌進行定位。
銷齒條角鋼形
角形直線架可使用螺栓連接孔將腳面固定到另一設備上。
更多信息
有關銷輪、銷架和銷齒輪的詳細信息，請參閱以下連結。
