什麼是銷齒輪傳動組件？^​​

一種傳動部件，其功能與齒輪、齒條和小齒輪相同，通過銷軸機構的車輪齒條和專用齒輪的組合將旋轉轉換為直線運動，或將旋轉轉換為其他旋轉運動。各種設備都有交貨實績。

特性

• ·分段設計，便於安裝
• ·銷齒輪採用充裕的模數設計，透過與銷輪/銷條的良好平衡，發揮巨大的傳動扭矩
• ·多種用途

產品資訊顯示的是標準尺寸。我們也可以根據您的需求客製其他尺寸，請告知您的特定要求。

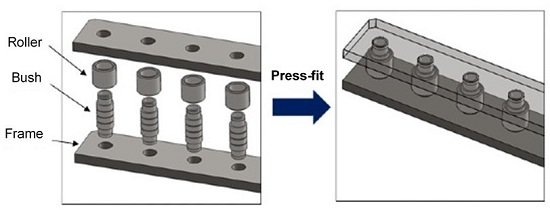

銷齒輪傳動組件的結構^​​

該裝置由銷齒條或銷輪和銷齒輪組成。
銷條/銷輪的基本結構幾乎與鏈條相同，是在任意形狀的框架上壓入襯套並裝入滾輪。

<參考> 鍊式結構

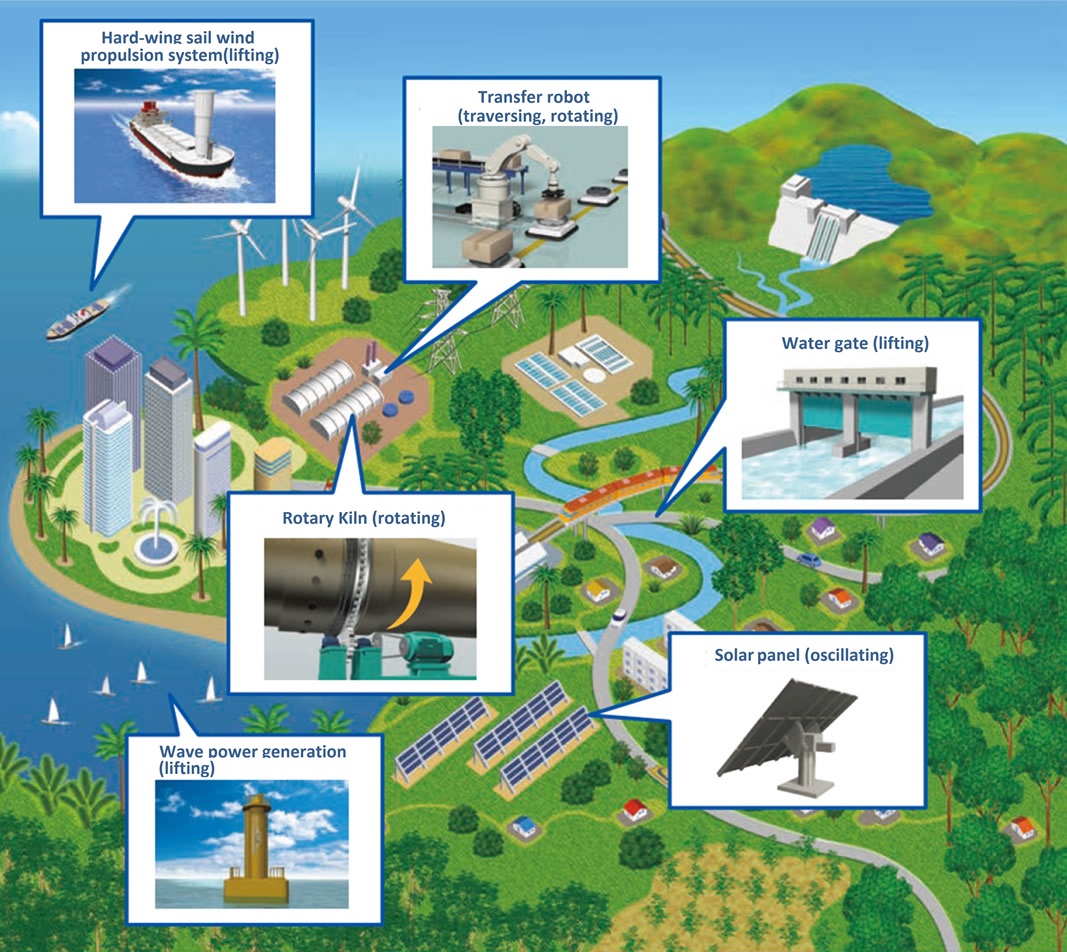

銷齒輪傳動組件^​應用範例

我們種類繁多的銷齒輪傳動組件可應用於各種領域。

更多應用案例

銷齒輪傳動組件可提供的運動

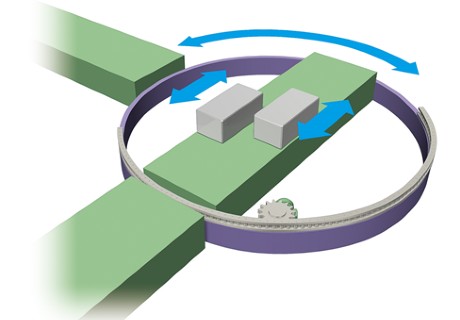

·使旋轉

適用事例:
轉盤

重點:
分段方式可對應大直徑佈局
擁有工作臺直徑10m以上的使用實績。

旋轉

·旋轉

適用事例:
旋轉窯

重點:
比大型齒輪更容易安裝
在裝置側難以畫出圓形時也很有效果

旋轉

·直線往返

適用事例:
搬運小車

重點:
可對應多種佈局
從直線到曲線的連接非常順暢

直線+曲線

根據應用排列規格

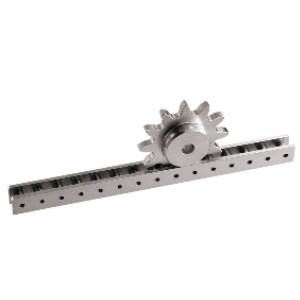

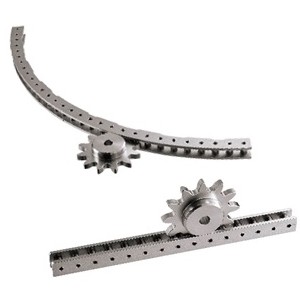

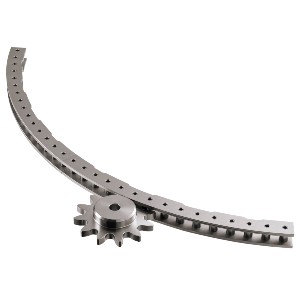

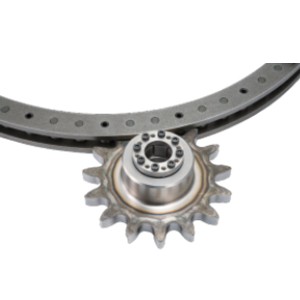

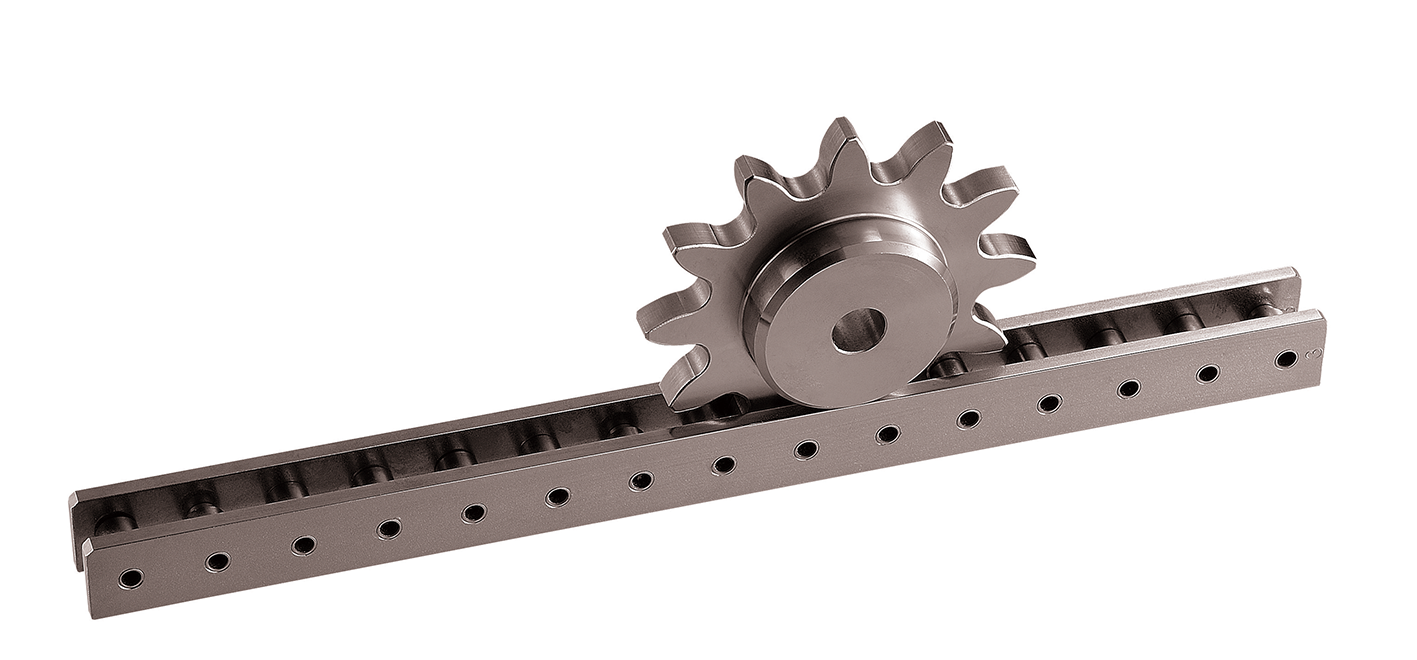

類型規格	鋼制 標準規格	鋼制 無電解鍍鎳 規格	鋼制 高防銹設計	撓性類型	不鏽鋼款式 標準規格	特殊規格
建議	可用於一般用途	要求防銹性能的標準環境	有水的場所	安裝睏難	腐蝕氣氛	多種用途
特性	適用於所有框架編號的最通用類型	通過均勻的表面處理實現穩定的耐腐蝕性，並在標準使用環境中發揮出色的防銹性能。	標準規格和容許切線負荷相同，通過特殊表面處理提高了耐腐蝕性。 可在室外、水邊、海岸地區等惡劣腐蝕環境下發揮強大防銹力。	與鋼類型相比，具有更高的中心間距離精度公差的類型。 使用具有熱膨脹的設備，在運行中安裝位置發生變化時也很有效。	適用於水、酸性、堿性等腐蝕環境的類型。 可在-20°C~400°C的溫度範圍內使用。	可支持表面處理規格、鎖銷齒輪規格、小背隙規格等。 請向本公司咨詢。

影片內容

銷齒輪傳動組件^網路支持

我們擁有豐富的銷齒輪傳動組件產品資訊，可協助您選擇合適的產品。
