鏈條導向件回車輥/導向法蘭
- 回位滾子/導向法蘭
- 用作輸送機返回側的鏈條接收器。
- 注意：不能與堆疊輸送鏈條或塑膠輥道一起使用。
-
用途
用作輸送機返回側的鏈條接收器。
通過滾子旋轉減少滑動阻力，減少鏈條上表面的劃傷。
請配合導向法蘭使用。
-
使用圖像
單擊放大
單擊放大
回程滾子/導向法蘭列表
小回位滾子
| 類型 | - | ||
|---|---|---|---|
| 型號 | TP-RR20650 | TP-RR30850 | TP-RR41050 |
| 其他功能 | - | ||
| 適用導軌法蘭型號 | TP-DP206 | TP-DP308 | TP-DP410 |
| 適用鏈輪型號 | - | ||
| 適用間隔型號 | - | ||
| 適用墊圈型號 | - | ||
| 專用導軌型號 | - | ||
| 適用滑靴型號 | - | ||
| 形狀 |  |
||
| 本體材質 | 聚酰胺 | ||
| 機身外觀顏色 | 黑色 | ||
| 外圍材質 | - | ||
| 外周外觀顏色 | - | ||
| 滾子外觀顏色 | - | ||
| 銷、六角孔螺栓材質 | - | ||
| 外徑mm | Φ20 | Φ32 | Φ40 |
| 內徑mm | Φ6.5 | Φ8.5 | Φ10.5 |
| 寬度mm | 49 | ||
| MB等價品 | - | ||
回車輥
| 類型 | - | |||
|---|---|---|---|---|
| 型號 | TP-RR41532 | TP-RR41544 | TP-RR42032 | TP-RR42044 |
| 其他功能 | - | |||
| 適用導軌法蘭型號 | TP-DP415 | TP-DP420 | ||
| 適用鏈輪型號 | - | |||
| 適用間隔型號 | - | |||
| 適用墊圈型號 | - | |||
| 專用導軌型號 | - | |||
| 適用滑靴型號 | - | |||
| 形狀 |  |
|||
| 本體材質 | 聚酰胺 | |||
| 機身外觀顏色 | 黑色 | |||
| 外圍材質 | - | |||
| 外周外觀顏色 | - | |||
| 滾子外觀顏色 | - | |||
| 銷、六角孔螺栓材質 | - | |||
| 外徑mm | Φ40 | |||
| 內徑mm | Φ15.5 | Φ20.5 | ||
| 寬度mm | 82 | 114 | 82 | 114 |
| MB等價品 | - | |||
| 類型 | - | |||
|---|---|---|---|---|
| 型號 | TP-RR61532 | TP-RR61544 | TP-RR62032 | TP-RR62044 |
| 其他功能 | - | |||
| 適用導軌法蘭型號 | TP-DP615 | TP-DP620 | ||
| 適用鏈輪型號 | - | |||
| 適用間隔型號 | - | |||
| 適用墊圈型號 | - | |||
| 專用導軌型號 | - | |||
| 適用滑靴型號 | - | |||
| 形狀 | |
|||
| 本體材質 | 聚酰胺 | |||
| 機身外觀顏色 | 黑色 | |||
| 外圍材質 | - | |||
| 外周外觀顏色 | - | |||
| 滾子外觀顏色 | - | |||
| 銷、六角孔螺栓材質 | - | |||
| 外徑mm | Φ60 | |||
| 內徑mm | Φ15.5 | Φ20.5 | ||
| 寬度mm | 82 | 114 | 82 | 114 |
| MB等價品 | - | |||
小直徑回車輥回車輥用導向法蘭
| 類型 | - | |
|---|---|---|
| 型號 | TP-DP206 | TP-DP308 |
| 其他功能 | - | |
| 適用回位滾子型號 | TP-RR20650 | TP-RR30850 |
| 適用鏈輪型號 | - | |
| 適用間隔型號 | - | |
| 適用墊圈型號 | - | |
| 專用導軌型號 | - | |
| 適用滑靴型號 | - | |
| 形狀 |  |
|
| 本體材質 | 聚酰胺 | |
| 機身外觀顏色 | 黑色 | |
| 外圍材質 | - | |
| 外周外觀顏色 | - | |
| 滾子外觀顏色 | - | |
| 銷、六角孔螺栓材質 | - | |
| 外徑mm | Φ32 | Φ45 |
| 內徑mm | Φ6.5 | Φ8.5 |
| 寬度mm | - | |
| MB等價品 | - | |
| 類型 | - | ||
|---|---|---|---|
| 型號 | TP-DP410 | TP-DP415 | TP-DP420 |
| 其他功能 | - | ||
| 適用回位滾子型號 | TP-RR41050 | TP-RR41532, TP-RR41544 | TP-RR42032, TP-RR42044 |
| 適用鏈輪型號 | - | ||
| 適用間隔型號 | - | ||
| 適用墊圈型號 | - | ||
| 專用導軌型號 | - | ||
| 適用滑靴型號 | - | ||
| 形狀 | |
||
| 本體材質 | 聚酰胺 | ||
| 機身外觀顏色 | 黑色 | ||
| 外圍材質 | - | ||
| 外周外觀顏色 | - | ||
| 滾子外觀顏色 | - | ||
| 銷、六角孔螺栓材質 | - | ||
| 外徑mm | Φ55 | ||
| 內徑mm | Φ10.5 | Φ16 | Φ21 |
| 寬度mm | - | ||
| MB等價品 | - | ||
| 類型 | - | |
|---|---|---|
| 型號 | TP-DP615 | TP-DP620 |
| 其他功能 | - | |
| 適用回位滾子型號 | TP-RR61532, TP-RR61544 | TP-RR62032, TP-RR62044 |
| 適用鏈輪型號 | - | |
| 適用間隔型號 | - | |
| 適用墊圈型號 | - | |
| 專用導軌型號 | - | |
| 適用滑靴型號 | - | |
| 形狀 | |
|
| 本體材質 | 聚酰胺 | |
| 機身外觀顏色 | 黑色 | |
| 外圍材質 | - | |
| 外周外觀顏色 | - | |
| 滾子外觀顏色 | - | |
| 銷、六角孔螺栓材質 | - | |
| 外徑mm | Φ80 | |
| 內徑mm | Φ16 | Φ21 |
| 寬度mm | - | |
| MB等價品 | - | |
左右分割回車輥
| 類型 | - | |||
|---|---|---|---|---|
| 型號 | TP-C122113NT-RR | TP-C12535NT-RR | TP-C122116NT-RR | TP-C12536NT-RR |
| 其他功能 | 無導向法蘭 | 有導向法蘭 | ||
| 適用導軌法蘭型號 | TP-C12842T-GF | TP-C12534T-GF | - | |
| 適用鏈輪型號 | - | |||
| 適用間隔型號 | - | |||
| 適用墊圈型號 | - | |||
| 專用導軌型號 | - | |||
| 適用滑靴型號 | - | |||
| 形狀 |  |
 |
||
| 本體材質 | 聚酰胺 | |||
| 機身外觀顏色 | 黑色 | |||
| 外圍材質 | - | |||
| 外周外觀顏色 | - | |||
| 滾子外觀顏色 | - | |||
| 銷、六角孔螺栓材質 | - | |||
| 外徑mm | Φ60 | Φ75 | ||
| 內徑mm | Φ15.5 | Φ20.5 | Φ15.5 | Φ20.5 |
| 寬度mm | 40.5 | 43 | ||
| MB等價品 | MB554-695141-RR | MB554-695171-RR | MB556-695221-RR | MB556-695251-RR |
導向法蘭 (無左右分割回車輥導向法蘭用)
| 類型 | - | |
|---|---|---|
| 型號 | TP-C12842T-GF | TP-C12534T-GF |
| 其他功能 | - | |
| 適用回位滾子型號 | TP-C122113NT-RR | TP-C12535NT-RR |
| 適用鏈輪型號 | - | |
| 適用間隔型號 | - | |
| 適用墊圈型號 | - | |
| 專用導軌型號 | - | |
| 適用滑靴型號 | - | |
| 形狀 |  |
|
| 本體材質 | 聚酰胺 | |
| 機身外觀顏色 | 綠色 | |
| 外圍材質 | - | |
| 外周外觀顏色 | - | |
| 滾子外觀顏色 | - | |
| 銷、六角孔螺栓材質 | - | |
| 外徑mm | Φ70 | |
| 內徑mm | Φ15.5 | Φ20.5 |
| 寬度mm | - | |
| MB等價品 | - | |

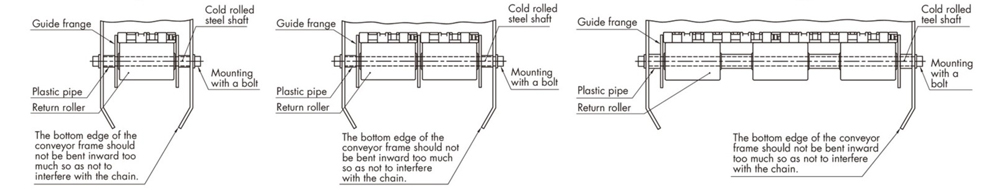

■(小徑) 回程滾子/導向法蘭
■左右分割型回程滾子/導向法蘭 (無左右分割型回程滾子導向法蘭用)
1.正常

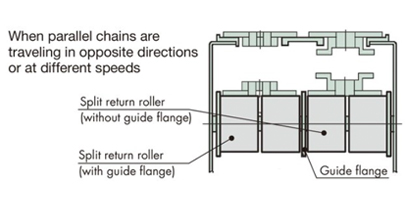

2.兩條鏈的行進方向相反或速度不同
註)頂板寬度為83mm以上時，請用PVC管等代替距離零件進行調整。

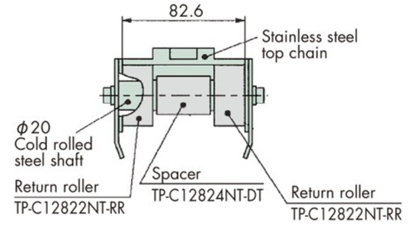

■ 回程滾輪（用於不鏽鋼頂板鏈條）/墊片
注意：當與塑膠鏈條組合使用時，不鏽鋼頂板鏈條的回程滾輪將不會旋轉，並且板的頂部表面可能會磨損不均勻。

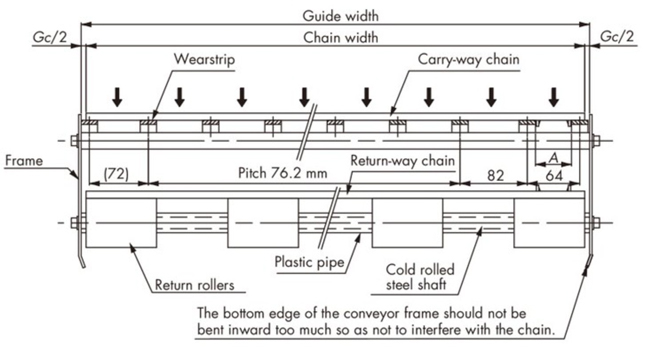

■與寬幅型塑膠模組鏈條一起使用時
