鏈條導引部件：不鏽鋼頂板鏈條回位滾輪/墊片
- 不鏽鋼頂板鏈條回程滾輪/墊片
- 非常適合用作不鏽鋼頂板鏈條或輸送機返回側的鏈條接收器。
-
用途
用作輸送機返回側的鏈條接收器。
通過滾子旋轉減少滑動阻力，減少鏈條上表面的劃傷。
請配合導向法蘭使用。
-
使用圖像
單擊放大
單擊放大

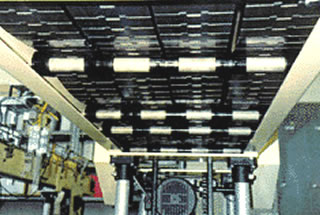

不鏽鋼頂板鏈條回程滾輪範例
使用的零件
- ・兩端：回程滾輪（適用於不鏽鋼頂板鏈條）
- - 中間部分：雙滾輪（適用於不銹鋼頂板鏈條）
- ・TT1905多列輸送機
- - 滾輪支撐返回側鏈條，防止刮傷。
- ·使用PVC管作為隔板
使用佈局
採用要點
※可配合金屬板寬度調整。
回車輥/墊片列表
回程滾輪（適用於不鏽鋼頂板鏈條）
| 類型 | - | |
|---|---|---|
| 型號 | TP-C12822NT-RR | TP-C12862NT-DR |
| 其他功能 | - | |
| 適用導軌法蘭型號 | - | |
| 適用鏈輪型號 | - | |
| 適用間隔型號 | TP-C12824NT-DT | |
| 適用墊圈型號 | - | |
| 專用導軌型號 | - | |
| 適用滑靴型號 | - | |
| 形狀 |  |
 |
| 本體材質 | 高密度聚乙烯 | |
| 機身外觀顏色 | 黑色 | |
| 外圍材質 | - | |
| 外周外觀顏色 | - | |
| 滾子外觀顏色 | - | |
| 銷、六角孔螺栓材質 | - | |
| 外徑mm | Φ51 | Φ42 |
| 內徑mm | Φ20.5 | |
| 寬度mm | 27.5 | 51 |
| MB等價品 | MB73-5068-RR | MB125-68873-DR |
墊片 (板寬82.6mm用)
| 類型 | - |
|---|---|
| 型號 | TP-C12824NT-DT |
| 其他功能 | - |
| 適用回位滾子型號 | TP-C12822NT-RR, TP-C12862NT-DR |
| 適用鏈輪型號 | - |
| 適用間隔型號 | - |
| 適用墊圈型號 | - |
| 專用導軌型號 | - |
| 適用滑靴型號 | - |
| 形狀 |  |
| 本體材質 | 聚酰胺 |
| 機身外觀顏色 | 黑色 |
| 外圍材質 | - |
| 外周外觀顏色 | - |
| 滾子外觀顏色 | - |
| 銷、六角孔螺栓材質 | - |
| 外徑mm | Φ26 |
| 內徑mm | Φ20.5 |
| 寬度mm | 31 |
| MB等價品 | MB126-6252-DT |
