鏈條導軌主要規格
產品目錄、使用說明書
| ※ | 3D CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。 |
| ※ | 如需洽詢 3D CAD 資料或 PARTcommunity 相關事宜，請聯絡 Cadenas Web2CAD Co., Ltd.。 【Cadenas Web2CAD 株式會社】的聯絡方式，請參閱此處（外部網站）。 |
回車輥
回位滾子請在傳送帶的回程側作為鏈條上面的支架使用。
單擊放大
| 型號 | 軸徑 Df |
材質 | 使用溫度 範圍 °C |
顏色 | MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
|---|---|---|---|---|---|---|---|---|---|
| TP-C122113NT-RR | 15.5 | 高密度聚乙烯 | -20～60 | 黑色 | MB554-695141-RR | DXF | 請諮詢 |
請諮詢 |
|
| TP-C12535NT-RR | 20.5 | MB554-695171-RR | DXF | 請諮詢 |
請諮詢 |
註釋
1.TP-C12535NT-RR適用於寬鏈。

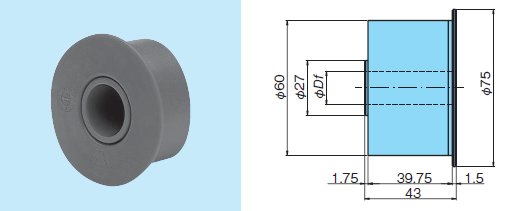

單擊放大
| 型號 | 軸徑 Df |
材質 | 使用溫度 範圍 °C |
顏色 | MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
|---|---|---|---|---|---|---|---|---|---|
| TP-C122116NT-RR | 15.5 | 高密度聚乙烯 | -20～60 | 黑色 | MB556-695221-RR | DXF | 請諮詢 |
請諮詢 |
|
| TP-C12536NT-RR | 20.5 | MB556-695251-RR | DXF | 請諮詢 |
請諮詢 |
註釋
1.TP-C12536NT-RR適用於寬鏈。

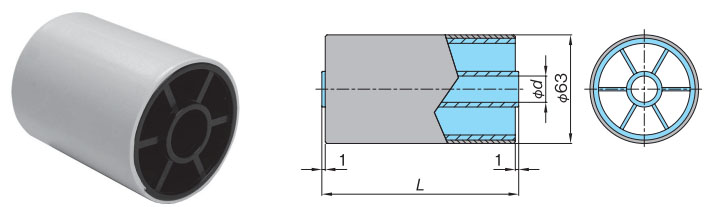

單擊放大
| 型號 | 尺寸 | 材質 | 使用溫度 範圍 °C |
適用 導軌法蘭 |
DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | L | 主體 | 外周橡膠 | ||||||||
| TP-RR61544-RB | 15.5 | 114 | 聚酰胺 | 烯烴係 彈性體 |
-20～80 | TP-DP615 | DXF | 請諮詢 |
請諮詢 |
3DCAD | |
| TP-RR62032-RB | 20.5 | 82 | TP-DP620 | DXF | 請諮詢 |
請諮詢 |
|||||
| TP-RR62044-RB | 20.5 | 114 | TP-DP620 | DXF | 請諮詢 |
請諮詢 |
|||||
註釋
1.這是您訂購的產品。
單擊放大
| 型號 | 尺寸 | 材質 | 使用溫度 範圍 °C |
適用 導軌法蘭 |
DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | d | L | |||||||||
| TP-RR41532 | 40 | 15.5 | 82 | 聚酰胺 | -20～80 | TP-DP415 | DXF | 請諮詢 |
請諮詢 |
3DCAD | |
| TP-RR41544 | 40 | 15.5 | 114 | TP-DP415 | DXF | 請諮詢 |
請諮詢 |
||||
| TP-RR42032 | 40 | 20.5 | 82 | TP-DP420 | DXF | 請諮詢 |
請諮詢 |
||||
| TP-RR42044 | 40 | 20.5 | 114 | TP-DP420 | DXF | 請諮詢 |
請諮詢 |
||||
| TP-RR61532 | 60 | 15.5 | 82 | TP-DP615 | DXF | 請諮詢 |
請諮詢 |
||||
| TP-RR61544 | 60 | 15.5 | 114 | TP-DP615 | DXF | 請諮詢 |
請諮詢 |
||||
| TP-RR62032 | 60 | 20.5 | 82 | TP-DP620 | DXF | 請諮詢 |
請諮詢 |
||||
| TP-RR62044 | 60 | 20.5 | 114 | TP-DP620 | DXF | 請諮詢 |
請諮詢 |
||||
註釋
1.樹脂鏈請使用d=15.5的產品。

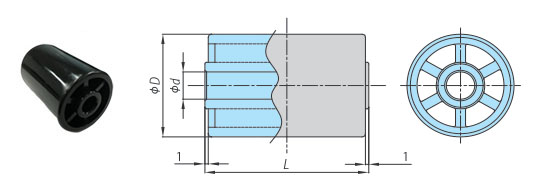

單擊放大
| 型號 | 尺寸 | 材質 | 使用溫度 範圍 °C |
適用 導軌法蘭 |
DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | d | L | |||||||||
| TP-RR20650 | 20 | 6.5 | 49 | 聚酰胺 | -20～80 | TP-DP206 | DXF | 請諮詢 |
請諮詢 |
3DCAD | |
| TP-RR30850 | 32 | 8.5 | 49 | TP-DP308 | DXF | 請諮詢 |
請諮詢 |
||||
| TP-RR41050 | 40 | 10.5 | 49 | TP-DP410 | DXF | 請諮詢 |
請諮詢 |
||||
註釋
1.適用鏈條型:WT0705-W型、WT1515-W型、WT1516-W型、WT1515G-M型、BTC4型。
2. 如果鏈條寬度為 50 mm，也可以使用塑膠頂板鏈條。

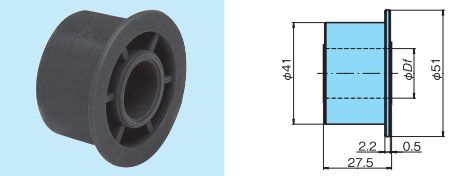

單擊放大
| 型號 | 軸徑 Df |
材質 | 使用溫度 範圍 °C |
顏色 | MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
|---|---|---|---|---|---|---|---|---|---|
| TP-C12822NT-RR | 20.5 | 高密度聚乙烯 | -20~60 (熱水氣氛除外) |
黑色 | MB73-5068-RR | DXF | 請諮詢 |
請諮詢 |
註釋
1.請搭配不鏽鋼頂板鏈條使用。
單擊放大
| 型號 | 軸徑 Df |
材質 | 使用溫度 範圍 °C |
顏色 | MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
|---|---|---|---|---|---|---|---|---|---|
| TP-C12862NT-DR | 20.5 | 高密度聚乙烯 | -20~60 (熱水氣氛除外) |
黑色 | MB125-68873-DR | DXF | 請諮詢 |
請諮詢 |
註釋
1.請搭配不鏽鋼頂板鏈條使用。
導向法蘭 (左右分割型用)
單擊放大
| 型號 | 軸徑 Df |
材質 | 使用溫度 範圍 °C |
顏色 | MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
|---|---|---|---|---|---|---|---|---|---|
| TP-C12842T-GF | 15.5 | 聚丙烯 | 0～80 | 綠色 | MB555-695181-GF | DXF | 請諮詢 |
請諮詢 |
|
| TP-C12534T-GF | 20.5 | MB555-695211-GF | DXF | 請諮詢 |
請諮詢 |
註釋
1.請與左右分割回車輥配合使用。
導向法蘭
單擊放大
| 型號 | 尺寸 | 材質 | 使用溫度 範圍 °C |
DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
3DCAD | |
|---|---|---|---|---|---|---|---|---|---|
| D | d | ||||||||
| TP-DP206 | 32 | 6.5 | 聚酰胺 | -20～80 | DXF | 請諮詢 |
請諮詢 |
3DCAD | |
| TP-DP308 | 45 | 8.5 | DXF | 請諮詢 |
請諮詢 |
||||
| TP-DP410 | 55 | 10.5 | DXF | 請諮詢 |
請諮詢 |
||||
| TP-DP415 | 55 | 16 | DXF | 請諮詢 |
請諮詢 |
||||
| TP-DP420 | 55 | 21 | DXF | 請諮詢 |
請諮詢 |
||||
| TP-DP615 | 80 | 16 | DXF | 請諮詢 |
請諮詢 |
||||
| TP-DP620 | 80 | 21 | DXF | 請諮詢 |
請諮詢 |
||||
