帶側置滾子雙倍節距鏈
- 帶側置滾子雙倍節距鏈是一種自由流動鏈，其中雙節距的銷軸延伸出來，並在其上連接有自由旋轉的側邊滾子。
- 由於可以安裝多個側邊滾子，因此適用於直接輸送小型搬運物的輸送機。
- 提供標準規格、λ（免加油）規格和SS（不鏽鋼）規格。
- * 我們也提供NP規格（鍍鎳），詳情請與我們聯絡。

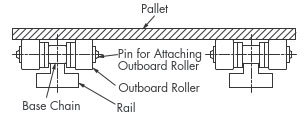

特性
- - 配備側邊滾子，適合讓輸送機更緊湊。
- ·可進行後屈，返回側的配置更容易。
- -由於可以安裝多個側邊滾子，因此也適用於將小型搬運物直接放置在側邊滾子上的輸送機。
- 側邊滾子規格
產品目錄、使用說明書
關於每個規格
標準規格
- · 鏈體由鋼製成，R 型滾輪可選擇鋼製或塑膠滾子滾輪。
- 鋼輥
- ·所有部件都是鋼制的熱處理硬化品。
- ・使用温度範囲：-10℃～150℃
- ·需要加油。
- 塑膠R滾子 (工程塑膠)
- ·重量輕 (鋼比降低30%)，噪音低 (鋼比降低5~7dB)
- ·運行阻力 (鋼比降低30%)
- ・使用温度範囲：-10℃～80℃
- ·旗桿和軸套之間需要加油。工程塑膠滾子的顏色是白色。
Lambda（免加油）規格
- - 透過使用特殊含油套筒，可以長時間使用免加油。
*鋼製側邊滾子需要上油。 - -容許張力與標準規格相同,但為了便於識別,內外鏈片均塗黑色氧化處理。
- ・使用温度範囲：-10℃～150℃
- ·請避免在藥品、水中或清洗、脫脂的環境中使用。
- ·制作到RF2060為止。
- 側邊滾子有工程塑膠輥（塑膠滾子、塑膠煞車輥、導電輥）和鋼輥兩種材質。
SS (不鏽鋼) 規格
- ·除銷 (沉澱硬化不鏽鋼) 以外的部件為18-8不鏽鋼，具有耐腐蝕性。
- - S 型輥為不銹鋼輥，雙節距R 型輥可從兩種類型中選擇：塑膠滾子和不銹鋼輥。
- 鋼輥
- ·鏈條本體及本體滾子為不鏽鋼制，具有耐腐蝕性。
- ・使用温度範囲：-20℃～400℃
- ·需要加油。
- 塑膠R滾子 (工程塑膠)
- ·重量輕 (鋼比降低30%)，噪音低 (鋼比降低5~7dB)
- ·運行阻力 (鋼比降低30%)
- ・使用温度範囲：-20℃～80℃
- ·旗桿和軸套之間需要加油。工程塑膠滾子的顏色是白色。

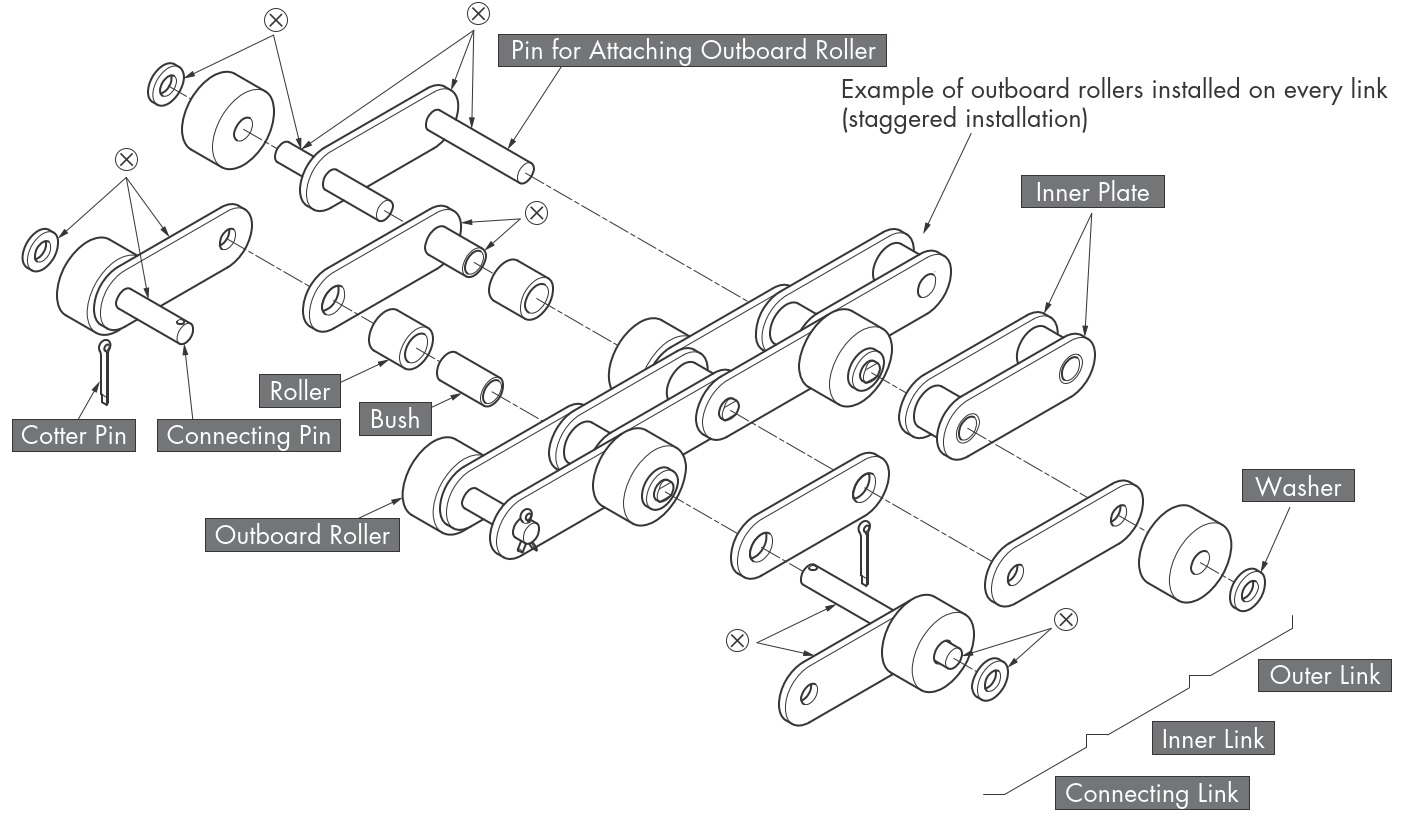

結構
單擊放大
- ・x 標記表示過壓入配合。
側邊滾子安裝位置
| 以千鳥型安裝時 | 平行形安裝時 |
|---|---|
 |
 |
|
|
商品一覽表
※單擊以查看詳細資訊。
註
1. 為方便起見，「鏈體」一詞是指除側邊滾子以外的整個鏈條。
2. *1 即使鏈條本身是Lambda規格，鋼製側邊滾子也必須上油。
3. 只有側邊滾子安裝銷（※2）採用沉澱硬化不鏽鋼製成。
4. 當導電滾輪和鏈體符合NP規格時，煞車為彈簧制動器。
5. 如果側邊滾子是 KV 輥，則主輥將是 S 輥。
6. *3 若鏈體是SS規格，則滾輪為不鏽鋼材質。
選定鏈輪規格時
需要選擇與客戶的使用環境和使用的鏈條規格相對應的鏈輪規格。
對於帶側置滾子雙倍節距鏈，請使用標準鋼製雙節距鏈輪。
S滾子的鏈輪齒數在30齒以上時，可以使用RS鏈輪。
鏈條鏈輪適合表請看這裡。
每個設備的鏈節數
除非另有規定，側邊滾子的鏈條將以 1 個單位（1 根鏈條長度）交付。
| 鏈尺寸 | 每個設備的鏈節數 |
|---|---|
| RF2040 | 120 |
| RF2050 | 96 |
| RF2060 | 80 |
| RF2080 | 60 |
| RF2100 | 48 |
