滾針套筒鏈條　NBH（高精度）規格

製品写真
  • 使用專用針，無磨損伸縮的間歇搬運用鏈條。
  • 這使得在運輸係統中使用成為可能，這在過去是不可能的，有助於自動化，節省勞動力和提高生產率的速度。
  • NBH（高精度）規格附件頂部有研磨面，套筒和滾輪之間的間隙也減少了。

特性

  • ·鏈條在運轉開始時會稍微伸長 (0.02%)，之後不會發生磨損伸長。
  • -附件的頂面經過研磨，以減少相鄰附件之間的高度差異。
  • - 襯套和滾輪之間的間隙是標準規格的一半，減少了鏈輪嚙合時的反沖。
  • ·特形實績也很豐富，可滿足各種要求。
  • - 可使用 RF雙節距距 R 型滾輪。
  • ・使用温度範囲：-10℃～150℃
  • ·請使用適合使用溫度的潤滑油。

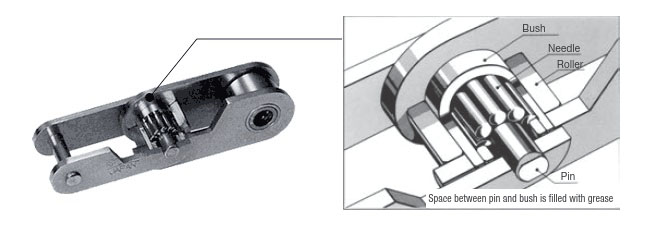

結構

結構
  • ※銷軸與套筒之間已加潤滑脂。

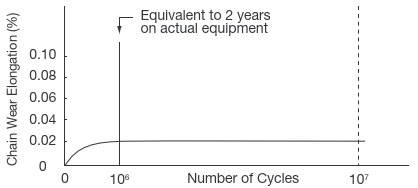

磨損延伸圖

磨損延伸圖

操作條件

  • ·鏈號:RF2040R-NBH
  • ・チェーン張力：0.78kN{80kgf}
  • ·鏈條速度:70m/min (加速試驗)
  • ·鏈輪齒數:12T×12T
  • ·鏈節數:44個
  • ·連續運轉

附件類型

選定鏈輪規格時

需要選擇與客戶的使用環境和使用的鏈條規格相對應的鏈輪規格。

NBH（高精度）規格滾針套筒鏈條請使用 R 型滾輪規格的標準鋼製雙節距鏈輪。

鏈條鏈輪適合表請看這裡。

鏈輪匹配表

產品目錄、使用說明書

商品一覽表

※單擊以查看詳細資訊。

※下表還包括相關產品。這一頁介紹的商品的型號帶有顏色。

間距
mm		 滾針套筒鏈條 滾子直徑
mm		 內鏈節
內寬
mm
NB（普通）規格 NBH（高精度）規格 NBSS (不鏽鋼) 規格
25.40 RF2040R-NB RF2040R-NBH RF2040R-NBSS 15.88 7.95
31.75 RF2050R-NB RF2050R-NBH RF2050R-NBSS 19.05 9.53
38.10 RF2060R-NB RF2060R-NBH RF2060R-NBSS 22.23 12.70
50.80 RF2080R-NB RF2080R-NBH RF2080R-NBSS 28.58 15.88
